A machine de profilage à rouleaux Le cintrage est l'un des procédés de formage des métaux les plus efficaces dans l'industrie manufacturière. Il transforme des bandes métalliques plates en profils complexes par pliage progressif.
Cette technique utilise des rouleaux profilés pour façonner le matériau lors de son passage à travers des stations successives. Le procédé préserve l'épaisseur du matériau tout en lui conférant la forme souhaitée. Il garantit homogénéité, précision et rentabilité pour la production en grande série.
Vous vous demandez si une profileuse est adaptée à votre ligne de production ? Consultez notre guide. Guide d'achat complet des profileuses à rouleaux.
Roulage Le cintrage continu est une opération qui transforme des bandes métalliques plates en profilés complexes grâce à une série progressive de rouleaux profilés. Chaque ensemble de rouleaux effectue une partie seulement du cintrage global. Le matériau atteint ainsi progressivement la configuration souhaitée.
Ce procédé diffère des procédés de formage discrets tels que l'emboutissage ou le pliage. Le profilage par rouleaux assure la continuité du matériau tout au long de l'opération, ce qui représente un avantage considérable pour les pièces de grande longueur et la production en grande série.
Le procédé débute avec une bobine métallique. Sa largeur varie de 2,54 cm à 762 mm et son épaisseur de 0,10 mm à 3,2 mm. Certaines applications spécifiques peuvent nécessiter des dimensions supérieures.
A machine de profilage à rouleaux Ce procédé repose sur le principe de la déformation plastique. Le métal est plié de façon permanente au-delà de sa limite élastique sans rupture. Chaque station contrôle la déformation afin d'éviter les fissures, l'amincissement excessif ou les imperfections de surface.
La réussite du profilage à froid exige une attention particulière aux propriétés du matériau : limite d’élasticité, ductilité, dureté et anisotropie. Le formage à froid induit un écrouissage le long des lignes de pliage, ce qui peut améliorer la résistance et la rigidité du produit final.
sélection des matériaux est essentiel à la faisabilité du profilage par rouleaux. Les métaux courants comprennent :
Chaque matériau influe sur la conception des rouleaux, les vitesses de formage, la lubrification et l'outillage. L'aluminium nécessite généralement plus de stations et des pliages progressifs. Les aciers à haute résistance exigent des pressions de formage plus élevées et des machines robustes. Consultez notre comparatif de acier ou aluminium, matériaux de profilage à froid.
Pour connaître les propriétés et les normes des matériaux, veuillez vous référer à la documentation. Manuel ASM Volume 14B : Formage de tôles et formage de tubes.
Le procédé de profilage à froid transforme le métal enroulé en profilés finis. Une ligne de profilage à froid standard intègre plusieurs composants fonctionnant de manière synchronisée.
Le processus commence par charge de bobine. Une bobine mère est montée sur un dérouleur. Le matériau passe ensuite dans un système de nivellement qui élimine les irrégularités de la bobine et garantit sa planéité. Cette étape est essentielle pour la précision dimensionnelle. En savoir plus sur Types et sélection de dérouleurs.
Les opérations de prépresse peuvent inclure le poinçonnage, le gravage ou le gaufrage. Les éléments sont ajoutés avant la mise en forme primaire. Les lignes modernes intègrent souvent ces opérations directement dans le processus de production. Consultez notre guide sur presse à poinçonner pour l'industrie du profilage à rouleaux.
Le formage proprement dit s'effectue lors du passage du métal à travers des stations de laminage. Chaque station ajoute un pli progressif. Le nombre de stations dépend de la complexité de la section transversale, des propriétés du matériau et de son épaisseur. La plupart des profilés utilisent de 6 à 30 stations. Découvrez comment niveleuses de machines de profilage à rouleaux assurer une planéité optimale.
Après formage, le profilé continu est coupé à la longueur voulue à l'aide d'un système de découpe volante. Les coupes sont précises et n'interrompent pas la production. Les pièces finies sont ensuite déchargées pour être emballées.
Les machines de profilage à rouleaux varient en conception pour répondre aux différentes exigences de production :
| Type de moulin | Caractéristiques structurelles | Applications idéales | Plage d'épaisseur du matériau |
|---|---|---|---|
| Moulins à console | Rouleaux soutenus à une extrémité | Matériaux minces, variations de largeur rapides | Jusqu'à 0,08 pouce (2,0 mm) |
| Moulins à bord | Arbres soutenus aux deux extrémités | Matériaux épais, sections profondes | Jusqu'à 0,100 pouce (2,5 mm) |
| Moulins à flots | Supports multiples sur plaque de base | Changements fréquents de l'ensemble d'outils | Cela varie selon la configuration. |
| Moulins côte à côte | Deux jeux d'outils sur une base commune | Changement de configuration rapide | Cela varie selon la configuration. |
Moulins en porte-à-faux Les rouleaux sont supportés à une extrémité, ce qui facilite grandement les réglages et les changements d'outillage rapides. Le réglage de la largeur prend généralement moins d'une minute. Cependant, la rigidité réduite limite leur utilisation pour les matériaux épais.
moteurs inboard Dotés d'un support d'arbre aux deux extrémités, ils offrent une rigidité et une précision supérieures. Ils permettent de travailler des matériaux plus épais (jusqu'à 2,5 mm) et des sections plus profondes, comme les profilés structuraux en U, C et Z.
Moulins à radeaux Plusieurs supports peuvent être fixés sur une seule plaque de base. Le changement complet des outils prend entre 30 et 45 minutes. Moulins côte à côte Deux jeux d'outils sont montés sur une base commune. Le déplacement latéral permet un changement rapide de profil.
Les configurations spécialisées comprennent broyeurs à tirage direct. Le matériau est tiré à travers des rouleaux non motorisés par une force extérieure. Ces rouleaux sont utilisés pour les profilés en T de plafond et les petits tubes. profilage par rouleaux sous tension Utilise une tension de bande supérieure à la limite d'élasticité. Cela réduit le nombre de passes d'environ 50% tout en améliorant la rectitude. Explorer technologie de cisaillement volant servo.
L'industrie internationale du profilage à froid est représentée par Groupe NORMA et TPMMA.
Un système de profilage complet comprend des composants intégrés. Comprendre ces composants de machine de profilage à rouleaux est essentiel pour l'évaluation des équipements.
La section d'entrée comprend un dérouleur, un éplucheur et un système de nivellement.
La section principale de formage comporte plusieurs cages de laminage. Chacune d'elles est équipée de cylindres usinés avec précision. Leur nombre varie de 6 pour les formes simples à plus de 30 pour les profils complexes.
Le système d'entraînement est crucial. La puissance du moteur varie de 2 à 200 chevaux, selon l'épaisseur et la résistance du matériau, ainsi que le nombre de stations. Les laminoirs modernes utilisent des moteurs à courant alternatif ou continu à fréquence variable, qui ont largement remplacé les systèmes d'embrayage mécanique. Les variateurs de fréquence (VFD) complètent ce système. Normes CEI 61800.
Le mécanisme de coupe est généralement une presse à tronçonner volante. Il sectionne le profil continu en étant synchronisé avec la vitesse de la ligne.
La zone de sortie peut comprendre des tables de réception, des systèmes d'empilage et des équipements d'emballage. Les lignes modernes intègrent souvent des stations de soudage, de gaufrage, de perforation ou de pliage.
| Composant | Fonction principale | Caractéristiques principales |
|---|---|---|
| Dérouleur | Maintenir et alimenter la bobine maîtresse | Adaptation de la capacité au poids/à la largeur de la bobine, contrôle de la tension |
| Système de nivellement | Supprimer la courbure de la bobine | Configuration multi-rouleaux, réglage précis |
| Supports à rouleaux | Formation progressive | Roulements de précision, système de changement rapide, lubrification |
| Système d'entraînement | transmission de puissance | Régulateur de vitesse, puissance suffisante, dispositifs de sécurité |
| Mécanisme de coupe | Découper les profilés à la longueur voulue | Coupure en vol, contrôle de synchronisation, lames de précision |
| Système de contrôle | Surveiller et coordonner | PLC, IHM, diagnostics, collecte de données |
L'efficacité du profilage à froid dépend du choix approprié du matériau. Les principaux facteurs à prendre en compte sont les propriétés mécaniques, la formabilité, l'état de surface et l'environnement d'utilisation.
Aciers à faible teneur en carbone Les matériaux profilés à froid les plus courants sont les tôles d'acier. Elles offrent une excellente ductilité, une résistance satisfaisante et un bon rapport coût-efficacité. Leur limite d'élasticité se situe entre 30 000 et 50 000 psi. Il est possible de leur donner des formes complexes sans risque de fissuration ni de retour élastique excessif.
Aciers à haute résistance et faiblement alliés (HSLA) Elles offrent des propriétés améliorées. Leur limite d'élasticité varie de 50 000 à 70 000 psi. Elles offrent une capacité de charge supérieure, mais nécessitent un équipement plus puissant et une conception de rouleaux soignée.
aciers inoxydables Ils sont sélectionnés pour leur résistance à la corrosion et leur esthétique. Des taux d'écrouissage plus élevés nécessitent des méthodes de formage spécialisées.
alliages d'aluminium Elles sont appréciées pour leur légèreté et leur résistance à la corrosion. Les séries 5000 et 6000 sont les plus courantes. La série 5000 offre une excellente formabilité. La série 6000 offre une meilleure résistance après formage.
L'épaisseur du matériau influe considérablement sur le procédé. La plupart des applications concernent des épaisseurs comprises entre 0,3 mm (0,012 pouce) et 3,2 mm (0,125 pouce). Les matériaux plus fins nécessitent davantage de stations et un contrôle précis de la tension. Les matériaux plus épais requièrent une force de formage plus importante.
Le profilage par rouleaux offre à diverses industries une qualité constante et une précision dimensionnelle :
Construction et structure métallique: Produit des charpentes métalliques (goujons et rails), panneaux de toiture, revêtement de sol, cadres de fenêtres/portes, et sections structurelles (pannes en C, pannes en Z, Canaux Sigma).
Industrie automobileLes applications comprennent les glissières de sièges, les barres de porte, les renforts de pare-chocs, les guides de toit ouvrant, les renforts structurels et les glissières de fenêtres. L'industrie utilise des aciers à haute résistance de pointe (AHSS) pour alléger les structures. Selon… Association mondiale de l'acier, AHSS a réduit les émissions des véhicules jusqu'à 25%.
Profils logistiques: Produit colonnes verticales boulonnées, cadres verticaux soudés, panneaux d'étagères de supermarché, poutres caissons, poutres à gradins, et entretoisement. Consultez notre guide sur cadre vertical boulonné contre cadre vertical soudé.
Énergie et électricité: Les systèmes solaires utilisent canal de jambe de force, cadre de montage, Les sections de tour utilisées sont des profilés laminés, comprenant des rails de montage, des composants de suivi et des structures de support. L'énergie éolienne utilise des sections de tour profilées laminées. systèmes de chemins de câbles Soutenez et protégez les câbles électriques. Consultez notre comparatif de Chemin de câbles vs échelle à câbles.
Système de gouttières: Transforme des bandes de métal en profils de gouttières (demi-rond, carré, rectangulaire) et profils de descente de gouttière (rond, carré, rectangulaire).
Profil de porte et de fenêtre: Fabrique des cadres de portes, des cadres de fenêtres, des guides de portes à volets, des lattes de portes à volets et des panneaux de portes de garage.
Le profilage à froid offre de nombreux avantages :
Les limitations comprennent :
Le Institut national des normes et de la technologie (NIST) fournit des indicateurs de performance en matière d'efficacité de production pour les décisions d'investissement.

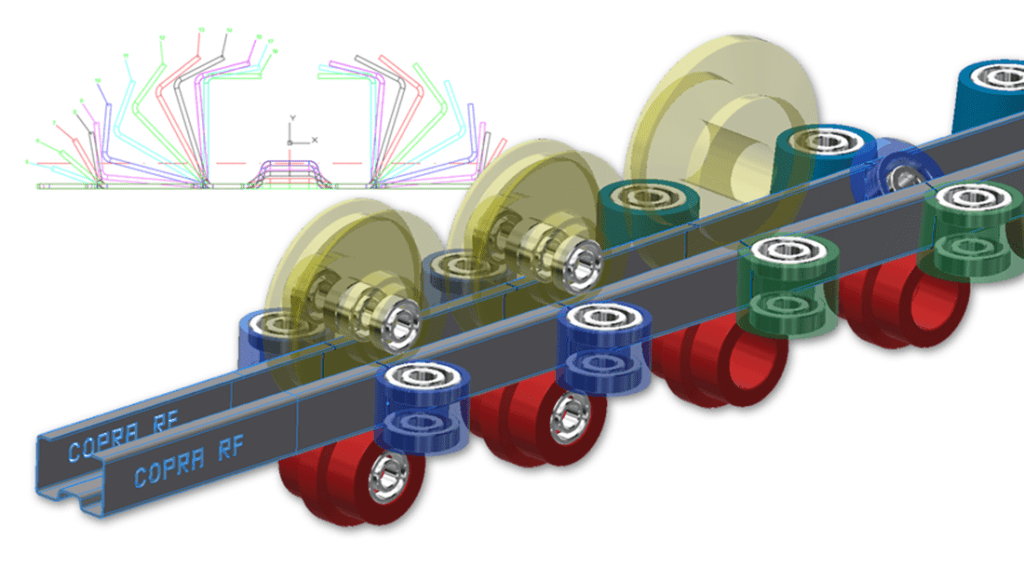

La réussite du profilage à froid repose sur une conception précise de l'outillage. Cette conception doit concilier le comportement du matériau, les principes mécaniques et les exigences de production.
Le processus commence par un motif floral (Séquence de formage). Ce diagramme illustre la forme en coupe transversale à chaque étape de formage. Il sert de modèle pour les profils des cylindres et le nombre de stations.
Principe fondamental : répartir la déformation uniformément entre les stations. Une contrainte excessive en un seul point engendre des défauts. Chaque station introduit des flexions progressives, généralement de 10 à 30 degrés selon le matériau et l’épaisseur.
La conception moderne des cylindres de formage repose sur des outils de conception assistée par ordinateur (CAO). Ces outils simulent le processus de formage et permettent d'anticiper les problèmes avant la fabrication des outillages. Le logiciel utilise l'analyse par éléments finis (AEF) pour modéliser le comportement des matériaux. Cela permet aux concepteurs d'optimiser virtuellement les motifs floraux et les géométries des cylindres. Consultez notre guide sur logiciel de profilage à rouleaux.
Pour les principes fondamentaux de l'analyse par éléments finis (FEA), le Communauté SIMULIA fournit des ressources considérables.
Le séquencement des pliages influence considérablement la réussite du profilage. Il détermine l'ordre de formation de chaque élément de la section transversale. Il affecte à la fois la mécanique du formage et la qualité du produit final.
Consignes générales : commencez par réaliser les pliages les plus simples, généralement situés au centre de la bande. Passez ensuite aux pliages périphériques plus complexes. Cette méthode permet un meilleur contrôle du matériau et réduit les déformations.
Optimisation du profil est essentiel à l'efficacité. Les principes de conception pour la fabrication (DFM) comprennent :
Ces stratégies peuvent réduire les coûts de production de 10 à 20%. ASME Y14.8 Les normes codifient les principes de conception pour la fabrication (DFM) du formage des métaux.
La conception moderne du profilage à froid utilise les technologies informatiques. La conception assistée par ordinateur (CAO) crée des modèles 3D détaillés des rouleaux et des séquences de profilage. Ces modèles numériques programment les machines à commande numérique (CNC). Les outils de profilage sont fabriqués avec des tolérances de 0,013 mm (0,0005 pouce) ou mieux.
Un logiciel de simulation avancé réalise le profilage virtuel. Il analyse l'écoulement du matériau, la distribution des contraintes et la formation des défauts. Les programmes modélisent le comportement élastoplastique et prévoient des problèmes tels que la déformation longitudinale, la compression des bords, le cintrage et la torsion.
Le procédé de profilage à rouleaux de base a évolué pour répondre à des exigences spécifiques :
profilage par rouleaux sous tension L'application d'une tension longitudinale importante lors du formage, supérieure à la limite d'élasticité du matériau, permet de réduire le nombre de passes nécessaires jusqu'à 50% et d'améliorer la rectitude du produit final.
formage à chaud Le formage à chaud permet de former des matériaux à haute résistance comme les alliages de titane à haute température. Il permet de traiter des épaisseurs jusqu'à 50 mm. Le formage à froid ne permet pas d'atteindre ce résultat. Le formage à chaud utilise des fours de chauffage. Des laminoirs spécialisés fonctionnent à des températures allant jusqu'à 900 °C. Société américaine des ingénieurs mécaniciens (ASME) publie des lignes directrices sur les procédés de formage à haute température.
Profilage par rouleaux 3D Elle remet en question la limitation traditionnelle à section constante. Des réglages informatisés permettent de faire varier la géométrie du profil sur toute la longueur pendant le fonctionnement.
formage à rouleaux flexible utilise des outils de roulage universels. Ceux-ci peuvent être rapidement reconfigurés pour différents profils. Les temps de changement sont considérablement réduits. Découvrez des stratégies pour machines de profilage à changement rapide.
Le profilage moderne utilise des systèmes de contrôle et d'automatisation avancés. Les automates programmables (PLC) coordonnent les composants de la ligne de profilage. En savoir plus Contrôle PLC pour une efficacité de profilage à rouleaux optimale.
L'Industrie 4.0 introduit de nouvelles fonctionnalités. L'Internet des objets (IoT), l'analyse des mégadonnées et l'intelligence artificielle optimisent les opérations. Les systèmes intelligents intègrent des capteurs qui surveillent la pression des rouleaux, la température, l'alignement et les vibrations. Ceci permet une maintenance prédictive. Les problèmes potentiels sont identifiés avant qu'ils n'entraînent un arrêt de production.
Le Société internationale d'automatisation (ISA) fournit des normes pour l'automatisation industrielle et l'intégration de l'Internet des objets (IoT).
L'industrie du profilage à froid continue d'évoluer :
Comprendre les défauts est essentiel pour le contrôle qualité. Contrôle du retour élastique en profilage à rouleaux est essentiel pour la fabrication de précision.
Ondulation des bordsOndulations le long des bords du profil. Causées par des contraintes de compression excessives lors du formage. Résultent d'un enchaînement de pliage incorrect, d'une conception de rouleau inadéquate ou d'une quantité de matériau trop importante par station.
Arc longitudinalCourbure longitudinale de la pièce. Causée par des contraintes résiduelles déséquilibrées dues à un écoulement irrégulier du matériau.
TorsionDéformation rotationnelle autour de l'axe longitudinal. Également causée par des contraintes résiduelles déséquilibrées.
retour au ressortLe matériau tend à reprendre sa forme initiale après avoir été libéré des contraintes de laminage. Ce phénomène varie en fonction de la limite d'élasticité et des caractéristiques d'écrouissage.
Conserves à l'huileOndulations ou flambage des sections planes entre les coudes. Cela résulte d'un contrôle de tension incorrect ou d'un support inadéquat.
Les normes de qualité sont définies par ISO 1101 et ISO 8015. Ces principes établissent les règles de GD&T pour le formage des métaux.
Un contrôle qualité efficace associe mesures préventives et vérification :
Une qualité constante dépend d'un entretien régulier. Suivez nos instructions. guide d'entretien préventif du profilage à froid.
Activités de maintenance essentielles :
Le choix du matériel nécessite une analyse des besoins actuels et futurs. Principaux points à prendre en compte :
Avant d'acheter, consultez les avis coûts cachés des machines de profilage à rouleaux.
La justification économique exige une analyse approfondie. Comprendre prix d'une machine de profilage à rouleaux Ces facteurs aident les acheteurs à prendre des décisions éclairées.
Investissement initial Cela inclut la machine, l'outillage, l'installation et les modifications des installations. Le coût de l'outillage varie selon la complexité du profil. Les formes simples nécessitent de 6 à 10 jeux de rouleaux. Les profils complexes peuvent nécessiter plus de 20 stations.
Le coût total par pièce comprend :
Le profilage à rouleaux devient économique pour des volumes de production plus importants. Industrie de la manutention des matériaux d'Amérique (MHIA) publie des modèles d'analyse coûts-avantages et des calculateurs de retour sur investissement.
Une installation correcte est essentielle. Beli Rollforming propose des services professionnels. service d'installation avec mise en service sur site dans le monde entier.
Les protocoles de sécurité doivent prendre en compte les risques spécifiques :
Les mesures de sécurité essentielles comprennent les dispositifs de protection, les arrêts d'urgence, les procédures de consignation/déconsignation et les EPI. Normes OSHA (29 CFR 1910) régir la sécurité des machines industrielles.

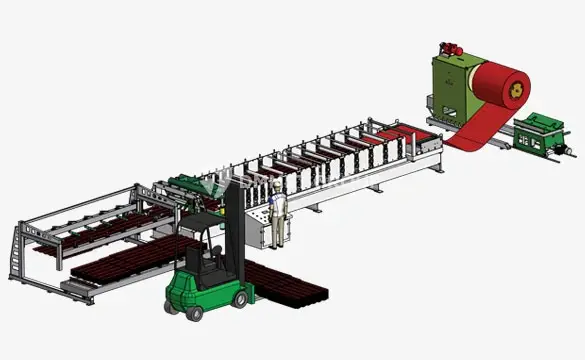

La technologie des profileuses à rouleaux est un pilier de la production industrielle moderne. Elle offre une efficacité, une régularité et une rentabilité inégalées pour les profilés métalliques continus. Sa capacité à produire des sections transversales complexes avec un minimum de déchets est précieuse à l'heure où la gestion des ressources est primordiale.
Les développements futurs porteront sur :
Les principes fondamentaux du formage progressif continueront de régir son application. Face aux pressions exercées sur les industries pour améliorer leur efficacité et réduire leur impact environnemental, le profilage par rouleaux jouera un rôle de plus en plus essentiel.
Choisir la bonne profileuse commence par définir vos exigences en matière de profil, les spécifications du matériau et le volume de production. Tenez compte de la complexité du profil, de l'épaisseur du matériau (généralement de 0,1 à 3,2 mm) et de la nécessité d'opérations en ligne telles que le poinçonnage ou la découpe. Pour une liste de contrôle complète, consultez notre guide d'achat. comment acheter une profileuse.
Le choix des laminoirs et des outillages dépend de l'épaisseur du matériau, de la complexité du profil et de la vitesse de production. Les laminoirs à porte-à-faux sont optimaux pour les matériaux fins jusqu'à 2 mm (0,08 pouce), tandis que les laminoirs à profil interne conviennent aux matériaux plus épais jusqu'à 2,5 mm (0,100 pouce). Pour les profils profonds, les laminoirs à profil interne offrent une meilleure rigidité. Découvrez comment optimiser votre ligne de production grâce à notre Guide des composants des machines de profilage à rouleaux.
Le nombre de stations de rouleaux (généralement de 6 à 30) dépend de la complexité du pliage et du type de matériau. Un plus grand nombre de stations permet un formage plus doux et une meilleure précision. Pour les profils sur mesure, il est recommandé d'utiliser la conception assistée par ordinateur (CAO) afin de simuler le motif floral avant de lancer la fabrication de l'outillage.
Les profileuses pour panneaux de toiture nécessitent de prendre en compte différents types de profilés (panneaux R, panneaux AG, joints debout), la largeur du matériau et les normes de construction locales. Pour le marché américain, consultez notre Guide de la machine de profilage à rouleaux pour toitures métalliques recommandations de profils pour 2026.
Les modèles à spécification unique sont économiques pour les séries de production dédiées. Les modèles à spécifications multiples ou à changement rapide réduisent le temps de changement de format jusqu'à 75% si vous produisez plusieurs profils. Découvrez notre gamme stratégies de changement rapide des machines de profilage à rouleaux pour des économies considérables.
Les meilleurs métaux pour le profilage à froid comprennent les aciers à faible teneur en carbone (limite d'élasticité de 30 000 à 50 000 psi), les aciers HSLA (limite d'élasticité de 50 000 à 70 000 psi), les aciers inoxydables, les aciers galvanisés, les alliages d'aluminium (séries 5000 et 6000), le cuivre et le laiton. Le choix du matériau dépend des exigences de résistance, de résistance à la corrosion et du coût. Consultez notre comparatif détaillé. acier ou aluminium, matériaux de profilage à froid.
Le profilage à froid permet généralement de traiter des matériaux d'une épaisseur de 0,10 mm à 3,2 mm et d'une largeur de 25,4 mm à 762 mm. Le profilage à chaud avancé peut traiter des matériaux jusqu'à 50 mm d'épaisseur, y compris les alliages de titane.
Les lignes de profilage standard traitent les aciers au carbone, les aciers inoxydables, les aciers galvanisés, les alliages d'aluminium, le cuivre et le laiton. Les lignes spéciales peuvent traiter l'acier prélaqué, les aciers à haute résistance et même les matériaux composites.
Le profilage à froid pour panneaux solaires traite généralement l'acier galvanisé (0,8 à 2,5 mm) et l'aluminium (1,0 à 3,0 mm) pour la fabrication de rails de montage, de profilés et de cadres de panneaux. Consultez notre spécifications de la machine à canal de support solaire pour plus de détails.
Le profilage à froid est un procédé continu, idéal pour la production en grande série de pièces à section constante, tandis que le pliage à la presse est un procédé par lots, plus adapté aux petites séries et aux géométries variables. Le profilage à froid offre une régularité dimensionnelle supérieure et un minimum de déchets. Consultez notre comparatif complet : Profileuse à rouleaux vs presse plieuse.
La principale différence réside dans le fait que le profilage à rouleaux utilise une série de rouleaux profilés pour cintrer progressivement le métal en continu, tandis que le pliage sur presse plieuse utilise un poinçon et une matrice pour créer des plis distincts. Le profilage à rouleaux est plus rapide pour les grandes séries ; le pliage sur presse plieuse offre une plus grande flexibilité pour les angles personnalisés.
Le profilage à froid est un procédé continu idéal pour les profilés longs à section constante, tandis que l'emboutissage est un procédé discontinu, plus adapté aux formes 3D complexes et aux petites séries. Le profilage à froid génère moins de déchets et offre des vitesses plus élevées (9 à 91 m/min).
Le pré-perforation crée des trous avant le formage, ce qui est idéal pour les motifs simples et les lignes à grande vitesse. La découpe après formage (ou découpe volante) intervient après le formage et est préférable pour les profils complexes où le pré-perforation entraînerait des déformations. En savoir plus technologie de cisaillement volant servo pour une découpe de précision.
Les défauts courants incluent l'ondulation des bords (contraintes de compression), la courbure et la torsion longitudinales (contraintes résiduelles déséquilibrées), le retour élastique (élasticité du matériau), le gauchissement (problèmes de contrôle de la tension), les marques de surface et les fissures. La plupart de ces défauts sont évitables grâce à une conception appropriée des rouleaux et à un contrôle rigoureux du processus.
Le gauchissement des bords peut être corrigé en ajustant l'ordre de roulage ; la courbure et la torsion nécessitent une répartition équilibrée des contraintes ; le retour élastique requiert une compensation de la flexion excessive. Découvrez nos 4 techniques clés pour contrôle du retour élastique lors du profilage à rouleaux.
Les prix des machines de profilage à rouleaux varient de 15 000 pour les modèles de base à Plus de 350 000 € pour des lignes entièrement automatisées avec poinçonnage, soudage et empilage en ligne. Les facteurs incluent le nombre de postes, le niveau d'automatisation et les équipements auxiliaires. Découvrez nos 7 secrets ultimes pour connaître le prix d'une profileuse.
Les lignes entièrement automatisées avec dérouleurs, niveleuses, poinçonneuses, profileuses, cisailles volantes et empileurs automatiques varient généralement de 80 000 à 350 000 selon la complexité et les exigences de vitesse. N’oubliez pas de prendre en compte coûts cachés des machines de profilage à rouleaux.
Une ligne de profilage typique comprend un dérouleur, un système de nivellement, une unité de pré-perforation (en option), des portiques de profilage (6 à 30 postes), un système d'entraînement (2 à 200 CV), un mécanisme de coupe (cisaille volante ou fixe) et un système de contrôle (automate programmable/interface homme-machine). Découvrez notre description détaillée. composants de machine de profilage à rouleaux.
Les composants essentiels comprennent le dérouleur pour le chargement des bobines, le niveleur pour l'aplanissement, les rouleaux de formage progressif, le système d'entraînement pour la transmission de la puissance et le dispositif de coupe pour la précision de la longueur. Chaque composant est crucial pour une fabrication sans déchets.
Les profils sur mesure nécessitent un outillage de laminage spécialement conçu selon un motif en fleur (séquence de pliage). Cet outillage comprend des rouleaux supérieurs et inférieurs, des rouleaux latéraux et parfois des rouleaux auxiliaires pour les géométries complexes. L'investissement dans l'outillage représente généralement le coût initial le plus important. En savoir plus Améliorations des outillages de profilage à froid.
L'entretien régulier comprend la lubrification des roulements et des chaînes de transmission, le contrôle du système hydraulique, l'inspection de l'outillage pour détecter l'usure, la vérification de l'alignement et le diagnostic du système électrique. La maintenance préventive peut prolonger la durée de vie de la machine au-delà de 50 ans. Suivez nos recommandations. guide d'entretien préventif du profilage à froid.
Quotidiennement : inspection visuelle et lubrification. Hebdomadairement : vérification de la tension de la courroie et du serrage des boulons. Mensuellement : inspection des jeux des rouleaux et de l’usure de l’outillage. Annuellement : contrôle complet de l’alignement et remplacement des roulements si nécessaire. Téléchargez notre liste de contrôle d’entretien pour plus de détails.
La maintenance des profileuses se concentre sur l'alignement des rouleaux, la lubrification des paliers d'arbre, le contrôle du système d'entraînement et la surveillance de l'état de l'outillage. Les technologies prédictives telles que l'analyse vibratoire et la thermographie permettent de prévenir les arrêts de production imprévus.
Les mesures de sécurité essentielles comprennent la protection des machines, les procédures de consignation/déconsignation (LOTO), le port d'équipements de protection individuelle (EPI) appropriés, les boutons d'arrêt d'urgence et la formation des opérateurs. Les lignes à grande vitesse (jusqu'à 244 m/min) nécessitent des barrières de sécurité et des dispositifs de verrouillage supplémentaires.
Les principaux secteurs d'activité comprennent la construction (charpentes métalliques, pannes, toitures), l'automobile (rails de sièges, renforts de pare-chocs), la logistique (rayonnages, montants de rayonnages), l'énergie (rails solaires, chemins de câbles) et l'agriculture (silos à grains, clôtures).
Les profilés formés par laminage sont utilisés dans la construction, l'automobile, l'entreposage, les énergies renouvelables, les infrastructures électriques et les transports. La polyvalence du profilage par laminage le rend adapté à toute industrie nécessitant des profilés métalliques longs à section constante.
Un motif floral (ou séquence de formes) est le diagramme étape par étape montrant comment une bande plate est progressivement cintrée pour obtenir le profil final, en passant par plusieurs stations de pliage. Chaque station effectue généralement un cintrage de 10 à 30 degrés maximum afin d'éviter toute contrainte excessive sur le matériau.
Les vitesses de profilage standard varient de 10 à 100 m/min (30 à 300 pi/min). Les lignes à grande vitesse pour les profils simples peuvent atteindre 240 m/min (800 pi/min). La vitesse dépend de l'épaisseur du matériau, de la complexité du profil et de la méthode de découpe.
Le logiciel CAE utilise l'analyse par éléments finis (FEA) pour simuler le processus de profilage avant la fabrication de l'outillage. Il prédit la déformation longitudinale, la compression des bords, le cintrage et la torsion, permettant ainsi aux concepteurs d'optimiser le motif floral et de réduire les essais et erreurs jusqu'à 80%.
Les automates programmables (PLC) assurent une synchronisation précise de la vitesse, la mesure automatique des longueurs, le diagnostic des pannes et l'intégration aux systèmes de l'Industrie 4.0. Les automates modernes dotés d'interfaces homme-machine (IHM) permettent aux opérateurs d'ajuster les paramètres en temps réel, réduisant ainsi le temps de réglage et améliorant la répétabilité. En savoir plus Contrôle PLC pour une efficacité de profilage à rouleaux optimale.
