Eine Profiliermaschine für Gewächshausrinnen muss zwei Aufgaben zugleich erfüllen: ein strukturell steifes Profil bilden und das Wasser zwanzig Jahre lang von der Dachfolie fernhalten. Die meisten Käufer spezifizieren nur nach der Profilzeichnung und übersehen den Teil, der das Ergebnis entscheidet: die Spannweite. Eine Rinne, die an einer 4-Meter-Venlo-Säule funktioniert, trägt eine völlig andere Last als eine Rinne über einem 5-Meter-Haus. In 15 Jahren und über 20 Ländern hat Beli erlebt, wie Gewächshausprojekte an dieser einen Entscheidung gelingen oder scheitern. Dieser Leitfaden behandelt die sechs Spezifikationen, die zählen, damit Sie die richtige Profiliermaschine für Gewächshausrinnen in die Vorauswahl nehmen können, bevor Sie ein Angebot anfordern.
Kurzantwort: Wählen Sie eine Profiliermaschine für Gewächshausrinnen, die für Ihre größte Säulenspannweite (4 bis 5 m) ausgelegt ist, vorbeschichtetes Band von Z120 bis Z275 verarbeiten kann und mit einem Kassettensystem ausgestattet ist, sodass Profilwechsel Stunden statt Tage dauern.

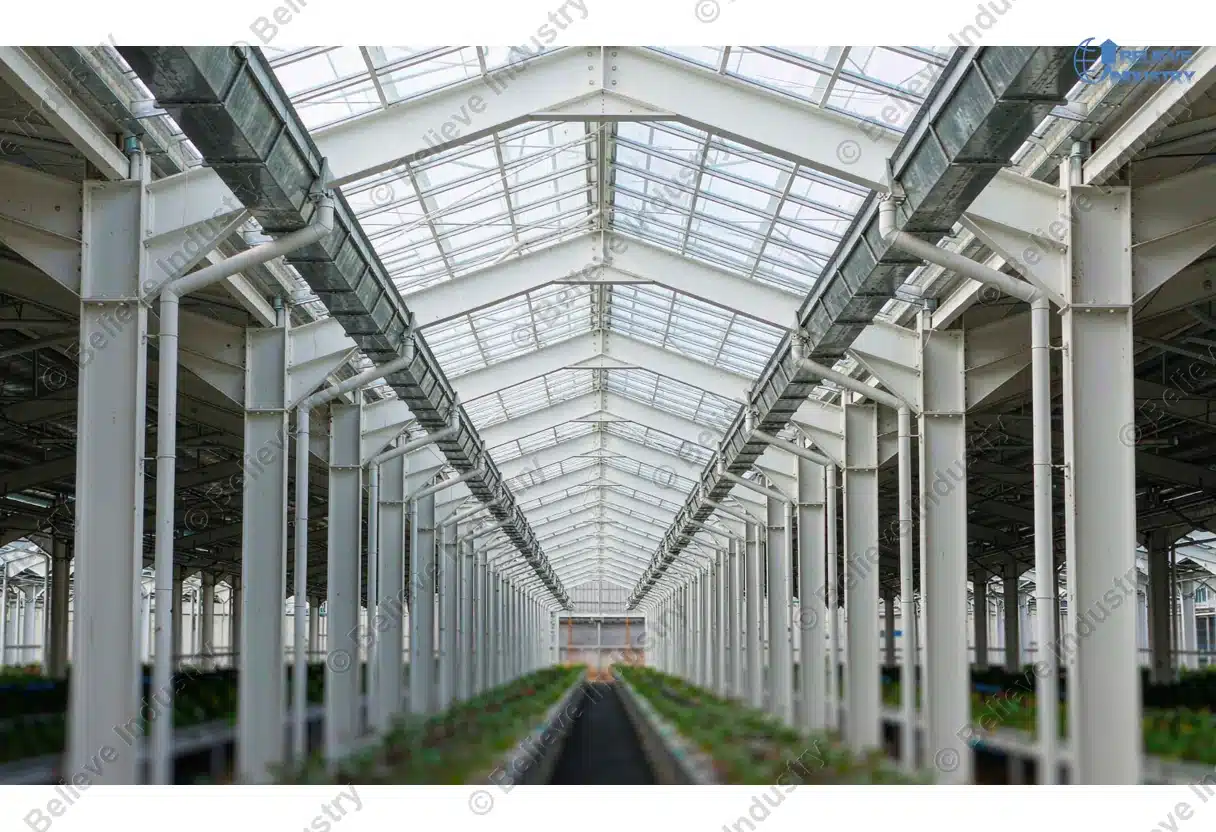

Beginnen Sie mit der Spannweite, nicht mit dem Profil
Die Rinne ist das Rückgrat eines Gewächshauses. Sie trägt Windlast, Schneelast und die Folienspannung zwischen den Säulen. Ändern Sie die Spannweite, ändert sich alles Weitere.
Ein 5-Meter-Haus stellt rund 25 Prozent mehr Biegeanforderung an die Rinne als ein 4-Meter-Haus gleicher Höhe. Auf dem Papier kann das Profil identisch aussehen, aber Stahlstärke, Flanschrücksprung und die Anzahl der Falze müssen alle steigen. Deshalb ist der Kauf einer Profiliermaschine für Gewächshausrinnen, die nur eine 4-Meter-Rinne formen kann, ein häufiger und teurer Fehler: Sie besitzen die Maschine, können aber nicht das Produkt herstellen, das das Projekt braucht.
| Spannweite pro Haus | Typischer Rinnenquerschnitt | Praktische Folge für die Maschine |
|---|---|---|
| 4.0 m bis 4.5 m | Einfachfalz, Standard-Freiträger | Eine Kassettenlinie der Einstiegsklasse reicht meist aus |
| 5.0 m bis 6.0 m | Doppelfalz, tieferer Rücksprung, dickeres Band | Benötigt eine längere Walzenreihe und höhere Umformkraft |
| 6.5 m und mehr | Verstärkter Mehrfachfalz | Meist ein Sonderprojekt der Ingenieurkunst, keine Katalogmaschine |
Fragen Sie jeden Lieferanten nach der maximalen Profilhöhe, die die Profiliermaschine für Gewächshausrinnen formen kann, nicht nur nach der Breite. Eine Gewächshausrinne ist nach Maßstäben der Regenrinne tief. Die Walzen müssen auf die volle Querschnittstiefe ausgelegt sein, und das ist einer der Gründe, warum wir die kassettengestützten Profiliermaschinen für breite Mehrprofilarbeit auslegen und nicht nur für Blechverarbeitung.
Die 6 Spezifikationen, die die Lebensdauer bestimmen
Rinnen leben in einem dauerhaft feuchten, warmen und sauren Mikroklima. Kondenswasser läuft jahrelang jede Nacht an der Innenseite des Profils entlang. Der Beschichtungsgrad ist daher die billigste Entscheidung im ganzen Projekt, und die Profiliermaschine für Gewächshausrinnen kann nur erhalten, was das Band bereits mitbringt.
- Beschichtungsgrad des Bandes. Z120 ist für Innenräume und kurzlebige Bauwerke akzeptabel. Z275 liefert ungefähr die doppelte beschichtete Lebensdauer. Zink-Aluminium-Magnesium-beschichtetes Band ist in salzhaltigen und feuchten Klimazonen reinem Zink überlegen und die Standardwahl für Küstenprojekte.
- Definition der Beschichtungsmasse. Geben Sie die Beschichtung in Gramm pro Quadratmeter an, einseitig oder gesamt. Ein Lieferant, der „100 g“ ohne Angabe zu einseitig oder beidseitig nennt, liefert keine Zahl, mit der Sie vergleichen können.
- Grundstahlsorte. DX51D oder eine gleichwertige kaltgewalzte Sorte ist der übliche Werkstoff. Bestätigen Sie den Zug- und Streckbereich schriftlich.
- Banddickenbereich. Eine Maschine, die nur für 0.6 mm ausgelegt ist, weist dickeres korrosionsbeständiges Band zurück. Fragen Sie nach dem Arbeitsbereich, zum Beispiel 0.6 bis 1.5 mm.
- Korrosionsschutz der Schnittkanten. Vorgeschnittene und schergeschnittene Kanten legen blanken Stahl frei. Eine Kantenversiegelung oder Entgratung vor dem Formen ist eine Frage wert.
- Walzenoberfläche und Beizrückstände. Walzenpolitur und Kontrolle der Säurerückstände entscheiden, ob die Beschichtung das Formen übersteht. Beides behandeln wir ausführlich in unserem Leitfaden zu Anforderungen an Edelstahl-Profilierwerkzeuge und in einem zweiten Beitrag zu den typischen Kratzursachen beim Profilieren.
Die maßgeblichen Standards sind dieselben, die für beschichtetes Blech in Nordamerika und Europa verwendet werden. ASTM A653 regelt verzinktes und aluminiumbeschichtetes Blech, während europäische Käufer meist nach EN 10162 für Toleranzen kaltgeformter Profile arbeiten. Wenn Sie im Vertrag auf einen benannten Standard bestehen, entfällt die Unklarheit darüber, was „in Toleranz“ bedeutet.
Eine Maschine, mehrere Profile: der Kassettenfall
Ein Gewächshauspaket läuft fast nie auf einem einzigen Profil. Dasselbe Haus braucht Säulenrinnen, Freiträgerrinnen, Firstentlüfter und oft einen Entwässerungskanal aus derselben Bestellung. Eine dedizierte Einprofil-Linie bedeutet einen vollständigen Werkzeugwechsel bei jeder Bestelländerung, und das macht aus einer Profiliermaschine für Gewächshausrinnen über drei Jahre drei Maschinen.
Hier zahlt sich das Kassettensystem aus, und es ist der mit Abstand größte Grund, warum eine Profiliermaschine für Gewächshausrinnen eine dedizierte Einprofil-Linie überholt. Der Rollensatz und die Wellen sitzen in Kassetten, die auf einer Schiene herausgezogen werden. Ein Wechsel wird zu einer mechanischen Handlung statt zu einem Werkzeugbauprojekt. Beli hat Linien konfiguriert, die in etwa 2 bis 3 Stunden zwischen zwei oder mehr Querschnitten wechseln. Unser Leitfaden zum schnellen Profilwechsel beschreibt den Ablauf im Detail.
| Produktionsmodell | Profile in einer Bestellung | Auswirkung des Profilwechsels |
|---|---|---|
| Dedizierte Einprofil-Linie | 1 | Keine, aber jedes neue Profil braucht eine neue Maschine |
| Kassette für zwei Profile | 2 | Kurzer Wechsel, gleiches Team, wenig Ausschuss |
| Kassette für drei Profile | 3 oder mehr | Beste Wahl für Gewächshauspakete mit mehreren Häusern |
Die Geschwindigkeit ist weniger wichtig, als die meisten Käufer erwarten. Das Formen von Rinnen läuft normalerweise mit 15 bis 25 m/min, also weit unterhalb einer Trapezblechlinie. Entscheidend ist die Laufzeit zwischen den Stopps, denn eine Gewächshausbestellung ist ein Stapel verschiedener Querschnitte und kein einzelner langer Lauf.
Die Rinne an die Entwässerungsmenge anpassen
Eine Rinne ist kein Ablauf. Sie ist ein Sammelkanal, der ein Fallrohr speist, das für den schlimmsten Starkregen des Standorts bemessen ist. Wer beides aufeinander abstimmt, vermeidet den häufigsten Fehler im Wassermanagement des Gewächshauses: einen Querschnitt, der auf dem Papier ausreichend wirkt und beim ersten Starkregen überläuft.
Faustregel für europäische Projekte: Die gesamte Dachauffangfläche, die in einen Rinnenstrang entwässert, muss bei der Bemessungsregenintensität im nachgewiesenen Rinnenquerschnitt bleiben. In der Praxis bedeutet das, dass ein 5-Meter-Haus mit vollständigem Glasdach eine tiefere Rinne braucht als ein 4-Meter-Haus mit derselben Kultur, weil die Auffangfläche je Säule größer ist und eine Profiliermaschine für Gewächshausrinnen nachträglich keine Kapazität hinzufügen kann.
Drei Details werden übersehen:
- Abstand der Abläufe. Zu wenige Abläufe, und die Rinne läuft über, auch wenn der Querschnitt ausreicht.
- Gefälle je Meter. Ein kleiner Gefällefehler über 5 Meter wird am Ende zu einem sichtbaren Pfützenproblem.
- Kontaktpunkte zur Folie. Jeder Halter, der die Beschichtung durchdringt, muss abgedichtet werden. Beschichtetes Band versagt an der Halterstelle lange bevor der Rinnenquerschnitt selbst versagt.
Die Schnittgenauigkeit hängt direkt damit zusammen. Unser Leitfaden zu den typischen Längenabweichungen und dem Zuschnitt beim Profilieren erklärt, warum der fliegende Schnitt auf Rinnenlinien keine Option ist, denn ein Längenfehler von wenigen Millimetern wird an jeder Halterverbindung zu einem sichtbaren Spalt.
Was Sie vor der Bestellung fragen sollten
Nutzen Sie das als Checkliste für die Vorauswahl. Ein selbstbewusster Lieferant beantwortet alle sechs Punkte schriftlich.
- Maximale Spannweite je Querschnitt und die passende minimale Banddicke für diese Spannweite.
- Arbeitsbereich der Banddicke und die Beschichtungsgrade, für die er ausgelegt ist.
- Anzahl der Profile in einem Kassettensatz und die angebotene Wechselzeit.
- Formgeschwindigkeit in Metern pro Minute für das Profil mit den meisten Falzen.
- Ob eine Schnittkantenbehandlung in der Linie verfügbar ist.
- Umfang der Liniensteuerung: Abroller, Richtgerät, Stanzer und Zuschnittlängen enthalten oder separat ausgeschrieben.
Wenn ein Lieferant Frage 1 nicht mit einer Zahl beantworten kann, ist die Profiliermaschine für Gewächshausrinnen, die Sie kaufen, ein Typenschild und keine Maschine. Unser roll forming machine RFQ guide erklärt, wie Sie die Anfrage strukturieren, und die checkliste für das Werksaudit zeigt, was Sie vor Ort prüfen sollten. Der Umgang mit Rollen ist bei beschichtetem Band hoher Tonnage wichtiger, als die meisten erwarten, sehen Sie dazu unsere Hinweise zu unseren Rollenlagersystemen für die Profilierung. Für das größere technische Bild starten Sie beim Säulen-Leitfaden und dann bei den Walzprofiliermaschine.
Häufige Fragen
1. Was ist eine Profiliermaschine für Gewächshausrinnen? Eine Profiliermaschine für Gewächshausrinnen ist eine Kaltformlinie, die beschichtetes Stahlband zu strukturellen Rinnenprofilen formt, die zwischen Gewächshaussäulen überbrücken und die Last der Dachfolie tragen.
2. Welche Spannweite kann eine Profiliermaschine für Gewächshausrinnen abdecken? Kassettenlinien der Einstiegsklasse decken typischerweise Spannweiten von 4.0 m bis 4.5 m ab, während Spannweiten von 5.0 m bis 6.0 m ein tieferes Mehrfachfalzprofil, dickeres Band und eine längere Walzenreihe erfordern.
3. Welcher Beschichtungsgrad eignet sich am besten für Gewächshausrinnen? Verzinktes Band Z275 ist eine solide Standardwahl, und Zink-Aluminium-Magnesium-beschichtetes Band arbeitet in Küsten- und Feuchtklimaten besser, weil die Korrosionskriechgeschwindigkeit langsamer ist.
4. Produziert eine Maschine mehr als ein Rinnenprofil? Ja, eine Profiliermaschine mit Kassetten trägt mehrere Rollensätze auf Schienen, sodass sich zwei oder drei Profile in etwa 2 bis 3 Stunden ohne vollständigen Werkzeugwechsel tauschen lassen.
5. Mit welcher Formgeschwindigkeit läuft eine Rinnenlinie? Rinnenlinien für Gewächshäuser laufen normalerweise mit 15 bis 25 m/min, weil der limitierende Faktor der Profilwechsel und die Stapelplanung sind und nicht die reine Formgeschwindigkeit.
6. Spielt der Beschichtungsstandard eine Rolle für Rinnentoleranzen? Ja, beschichtetes Blech wird in Nordamerika normalerweise nach ASTM A653 spezifiziert, und die Toleranzen für kaltgeformte Profile in Europa legt EN 10162 fest, daher gehören beide in den Vertrag.
7. Warum korrodieren Gewächshausrinnen an den Halterungen? Die Bohrungen der Halterungen durchdringen die Beschichtung, daher müssen Schnittkanten und Perforationen versiegelt oder behandelt werden, sonst beginnt dort die Korrosion lange bevor der Rinnenquerschnitt selbst nachlässt.
8. Wie genau muss die Rinnenzuschnittlänge sein? Eine Zuschnittgenauigkeit von etwa ±1 mm oder besser ist nötig, denn ein kleiner Längenfehler wiederholt sich an jeder Halterverbindung und zeigt sich als sichtbarer Spalt über das fertige Haus.
9. Welche Liniengeschwindigkeit und welcher Dickenbereich sollte das Angebot ausweisen? Fordern Sie die Nenngeschwindigkeit in Metern pro Minute zusammen mit dem Bandarbeitsbereich, zum Beispiel 0.6 bis 1.5 mm, und verlangen Sie beide Werte im Vertrag statt einer allgemeinen Geschwindigkeitsangabe.
10. Ist ein fliegender Schnitt für Gewächshausrinnen notwendig? Ja, weil ein Pressenschnitt einen Grat und eine verformte Kante hinterlässt, die im Profil vorsteht, während der fliegende Schnitt die Längengenauigkeit ohne Linienstopp hält.
Fazit
Die Wahl einer Profiliermaschine für Gewächshausrinnen ist eine technische Entscheidung, keine Preisentscheidung. Legen Sie zuerst die Spannweite fest, passen Sie dann den Beschichtungsgrad und die Banddicke daran an, und entscheiden Sie dann, wie viele Profile die Bestellung wirklich braucht. Eine Maschine, die ein Profil formt und dann stoppt, ist am ersten Tag günstiger und über die Lebensdauer des Projekts teurer. Schreiben Sie alle sechs Punkte oben in den Vertrag, fahren Sie einen Abnahmelauf mit beschichtetem Band der exakten Sorte, die Sie in der Produktion einsetzen, und die Linie rechnet sich über das erste Paket mit mehreren Häusern amortisiert.
Zuletzt aktualisiert: 2026-10-07
Änderungsprotokoll des Artikels
- 2026-10-07: Erstellt #260 Gewächshaus-Strukturprofilierung, Auswahlperspektive für Gewächshaus-Rinnensysteme.
Auslöser für die nächste Überprüfung
- Neue Beschichtungsdickenbereiche für Zink-Aluminium-Magnesium, die in den Mainstream-Einsatz im Gewächshausbau kommen.
- Europäische Normen für Gewächshausstrukturen, die Grenzwerte für Spannweite oder Durchbiegung ändern.
- Kassettenwechselzeiten, die unter die 2-Stunden-Marke fallen.
