Kepenk Kapı İçin Slat Nedir?

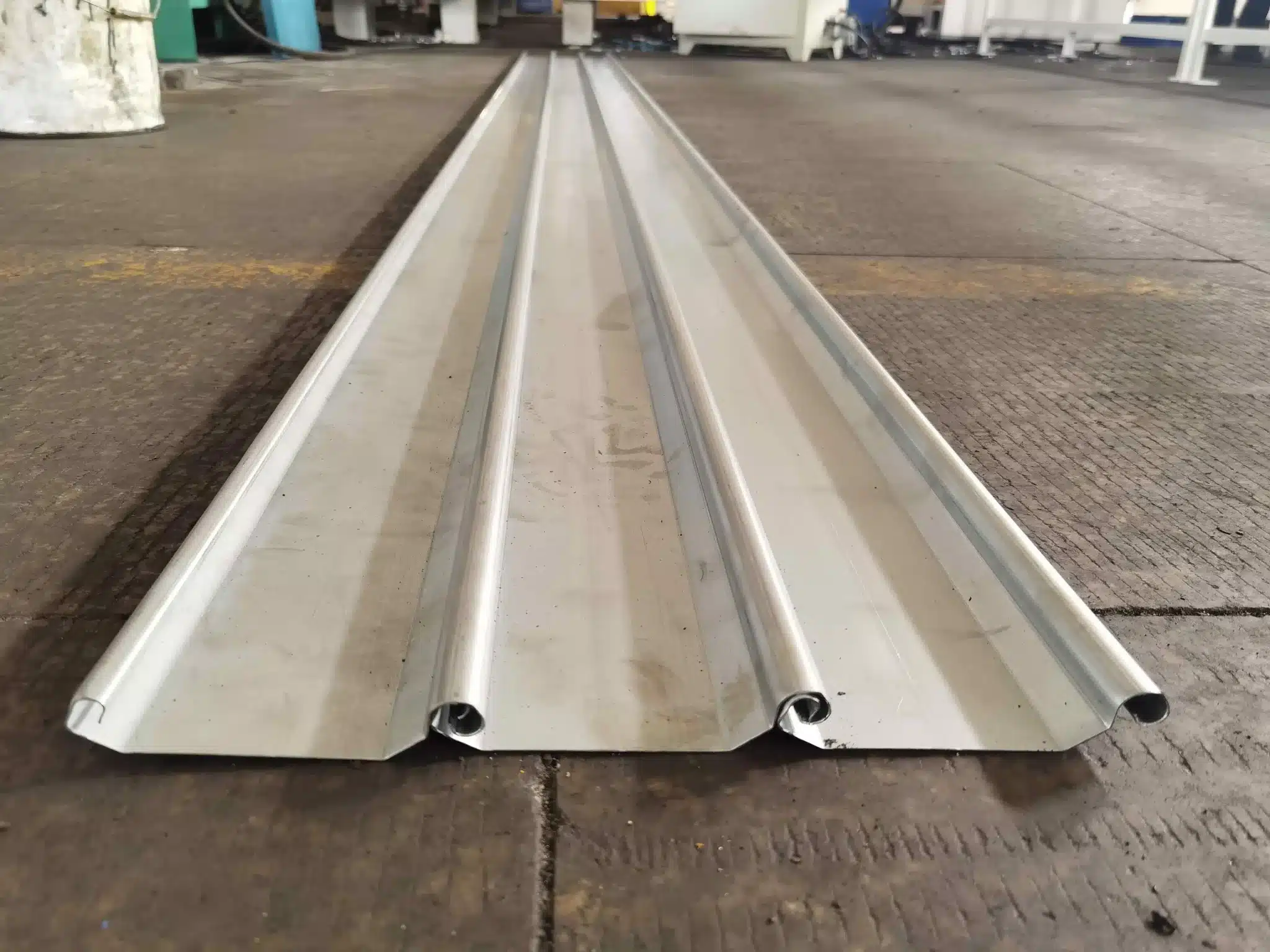

Panjur çıtası, panjurun perdesini oluşturan yatay metal parçadır. Genellikle çelik (paslanmaya karşı galvanizli), alüminyum (hafif/yalıtımlı) veya polikarbonat (şeffaf) malzemeden üretilen birbirine geçen çıtalar, açıldığında üstten geçen bir bobin haline gelir ve kapalıyken ışığı/havayı engellemek için açılır. Dayanıklı ve yerden tasarruf sağlayan bu çıtalar, evler, mağazalar veya depolar için güvenlik/hava koşullarına karşı koruma sağlar; boyutları/kalınlıkları kullanım alanlarına göre değişir.

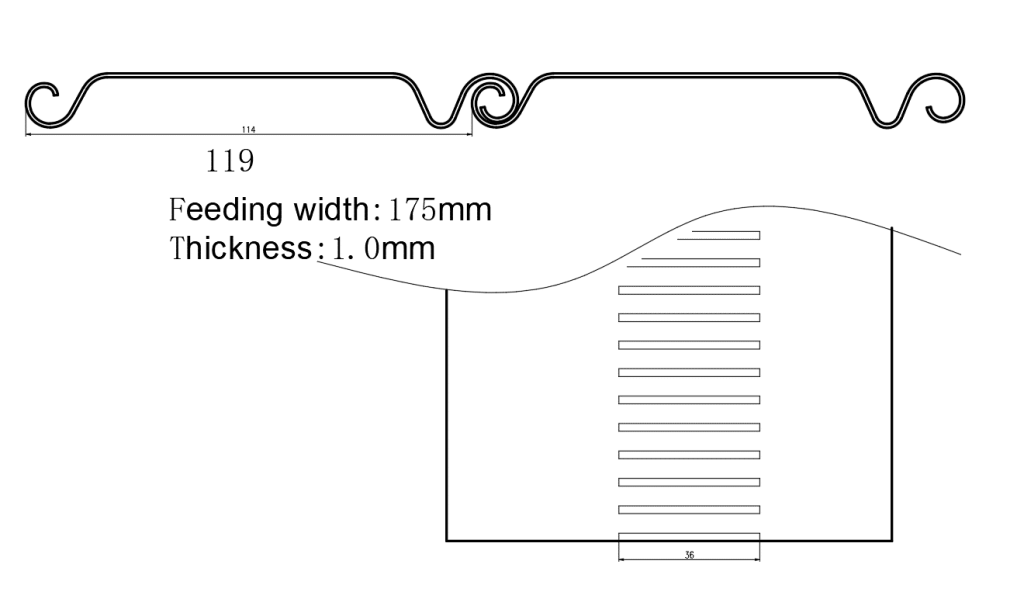

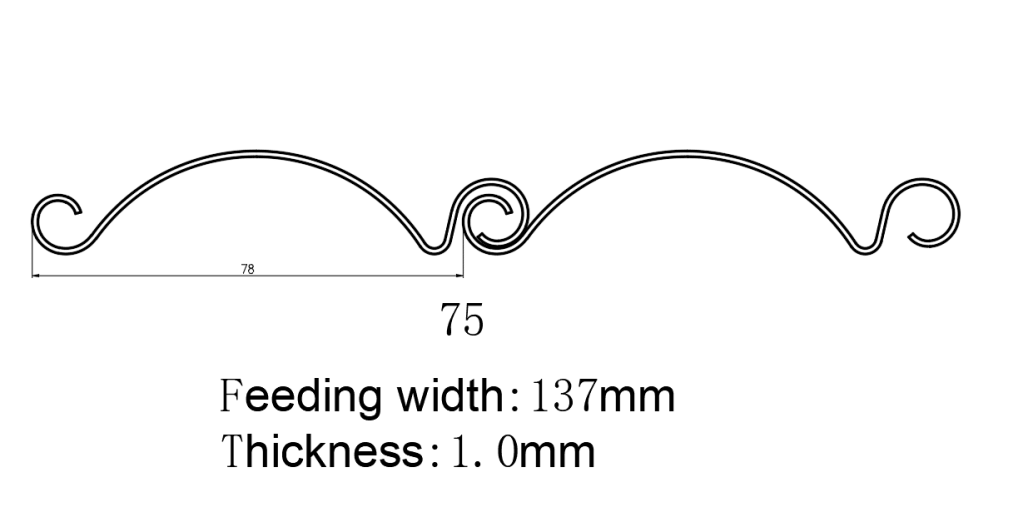

Aşağıda, daha önce makinelerini tasarladığımız 3 panjur çıtası profili bulunmaktadır. Özel tasarımlarınızı da memnuniyetle karşılıyoruz; sadece özelliklerinizi bize bildirin!
Kepenk Slat Rulo Şekillendirme Makinesi Bileşenleri

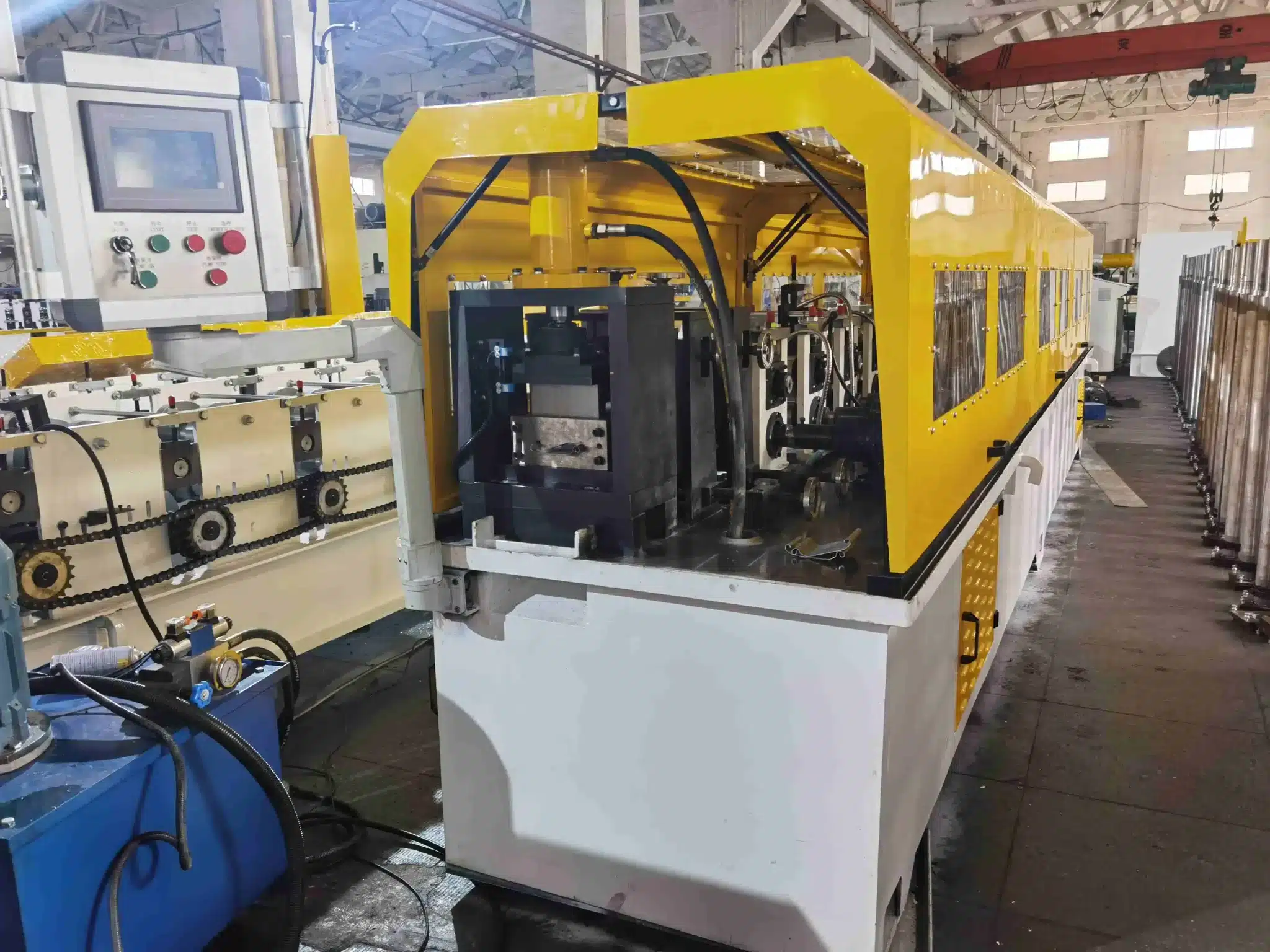

Bir kepenk çıta rulo şekillendirme makinesi, aerodinamik ve özel bileşenler aracılığıyla metal bobinleri tek tip çıtalara dönüştürür:

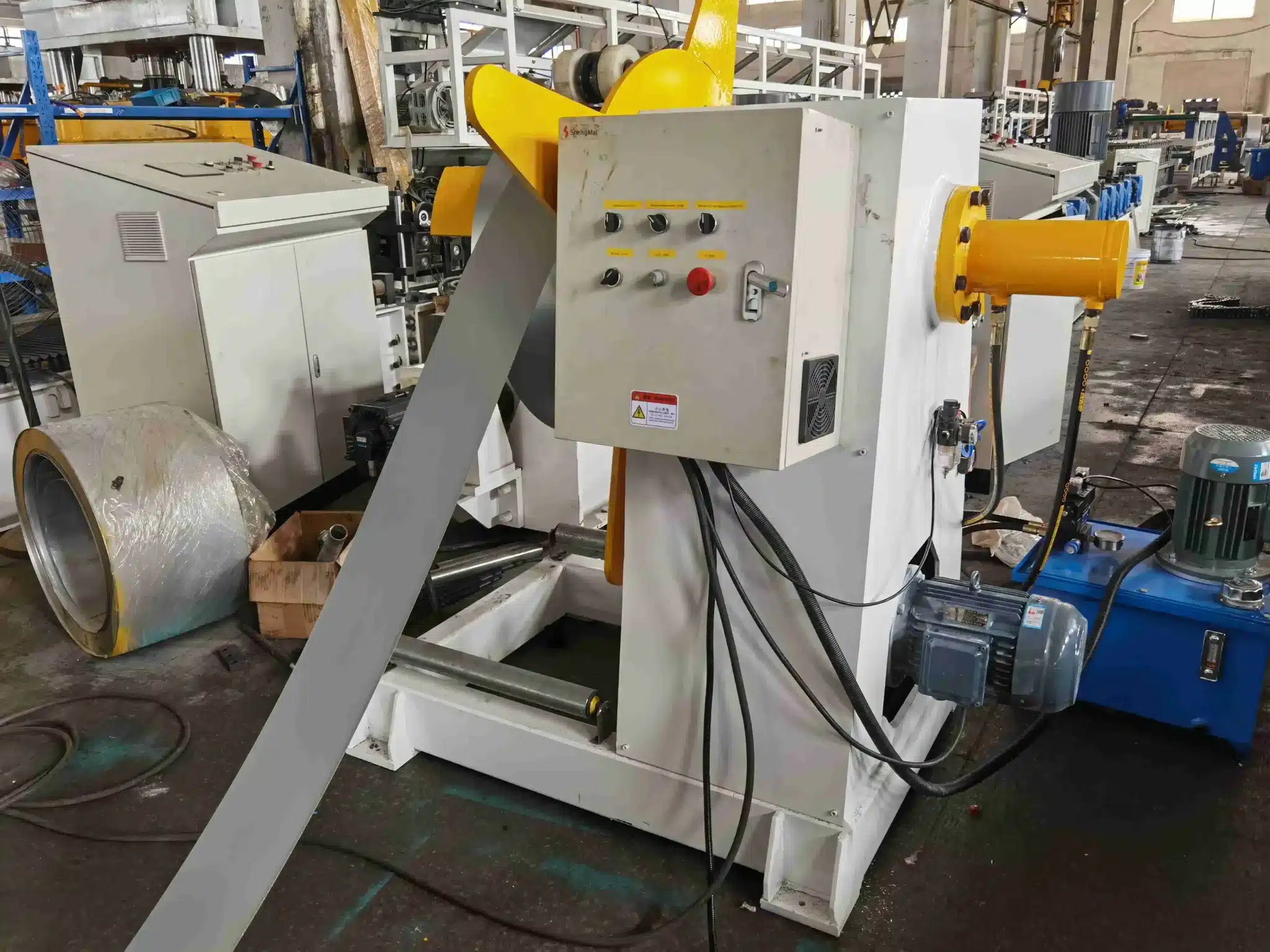

Rulo açıcı: Çelik/galvaniz/alüminyum bobinleri çözerek, sabit ve gerilim kontrollü bir besleme sağlar.
Kılavuzlama/Tesviye Sistemi: Kusurların oluşmasını önlemek için sac eğriliğini/hizalamasını düzeltir.

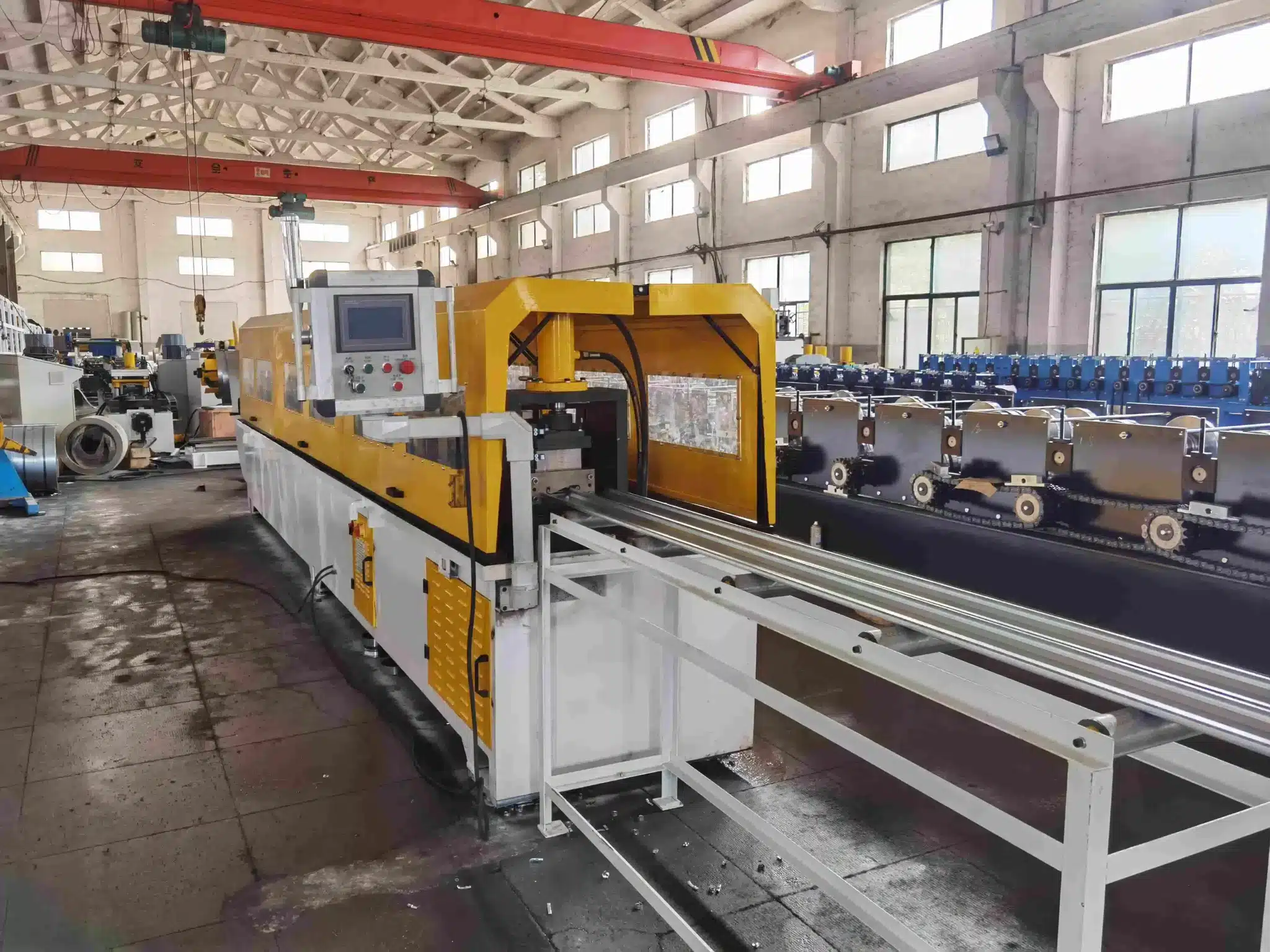

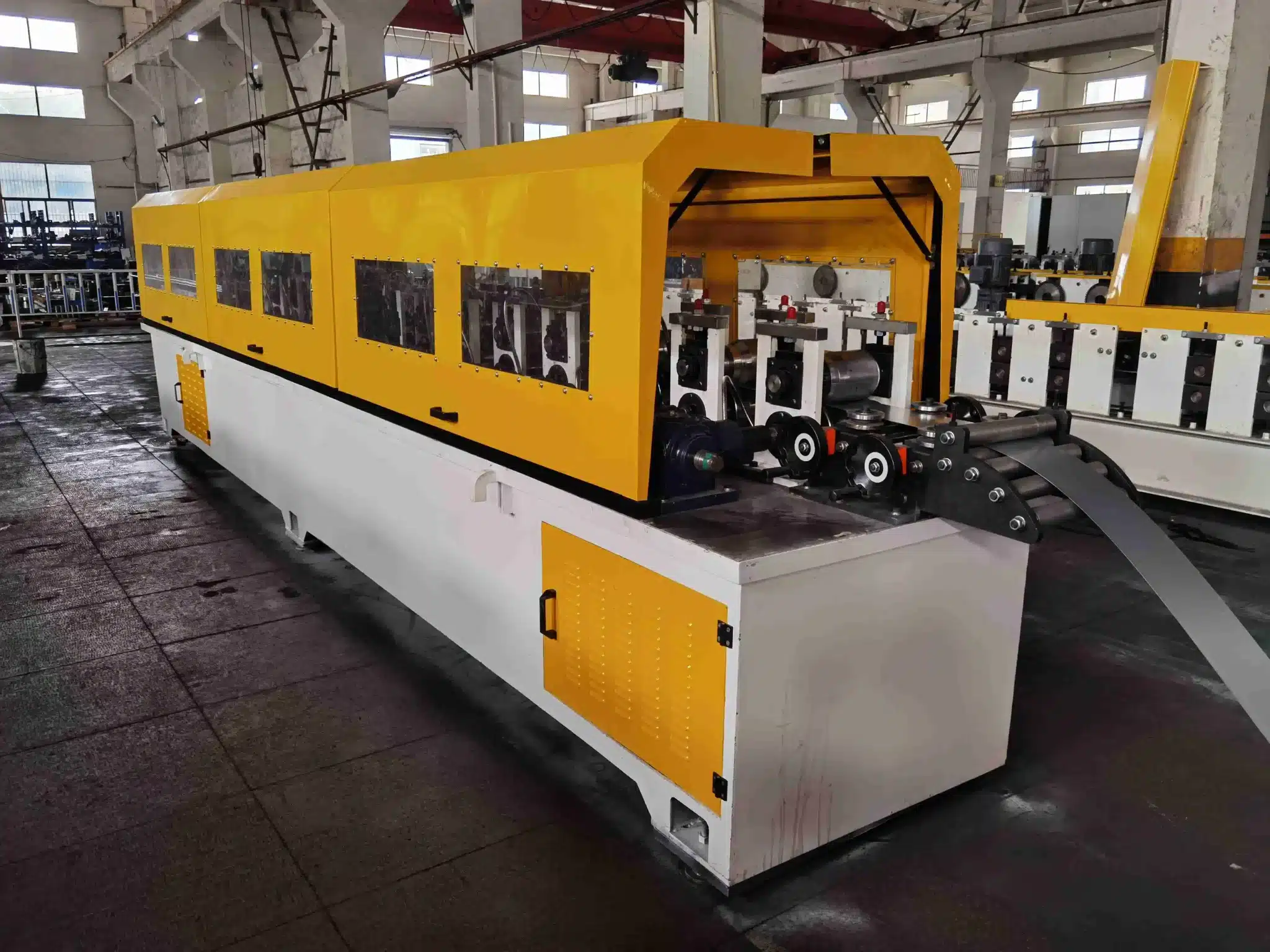

Rulo Şekillendirme Ünitesi: Çekirdek - 14–24 konturlu, sert krom çelik silindirler, levhayı kademeli olarak çıtanın profiline göre şekillendirir
Delme Sistemi (Opsiyonel): Hidrolik/mekanik üniteler hat içi havalandırma/dekoratif delikler ekler.
Kesme Sistemi: PLC ile senkronize olarak programlanan uzunluklarda hidrolik (kalın çıtalar) veya uçan testere (ince) kesimleri.
Hidrolik İstasyon: Kesici/saçıcıyı sabit basınçla çalıştırır.
PLC Kontrol Kabini: Dokunmatik ekranlı HMI üzerinden ayarları (uzunluk, kalınlık) otomatikleştirir, üretimi izler.
Kabul Masası: Bitmiş çıtaları soğutma/istifleme için toplar.
Kepenk çıta rulo şekillendirme makinesinin temel teknik parametreleri
| Özellik | Özellik | İsteğe bağlı |
|---|---|---|
|
Malzeme |
PPGI, PPGL |
Bakır, Alüminyum |
|
Akma Gücü |
Yumuşak Malzeme (235-345 Mpa) |
Tam Sert (550-700 Mpa) |
|
Şekillendirme Hızı |
15-20/dk |
20-30 m/dak veya daha fazla |
|
Rulo Açıcı Tipi |
Manuel |
Otomatik |
|
Bulaşma |
Zincir ve Dişli |
Dişli Kutusu ve Üniversal Mafsal |
|
Stand Tipi |
Kaynaklı Çelik Levhalar |
Dökme Demir, Krom Sütun |
|
Silindir Malzemesi |
ASTM 1045 |
GCR 15, CR12 Mov (D2) |
|
Kesme Yolu |
Sabit Hidrolik Kesme |
Uçan Hidrolik Kesme, Manuel Çekme |
|
Güç Kaynağı |
380V, 50 Hz |
415V, 50/60 Hz, 480V 60 Hz, 600 V 50/60 Hz |
Sıkça Sorulan Sorular
Otomatik bir endüstriyel üretim hattı olan panjur çıtası şekillendirme makinesi, düz metal bobinleri sürekli olarak birbirine kenetlenen çıtalara dönüştürür. Bu bitmiş çıtalar daha sonra ticari, endüstriyel ve konut kullanımına yönelik panjur kapıları, güvenlik ızgaraları ve garaj kapıları oluşturmak için bir araya getirilir.
Bu makineler tipik olarak galvanizli çelik, önceden boyanmış çelik (renkli çelik) ve alüminyum işler. Panjur lamelleri için standart malzeme kalınlığı şu aralıktadır: 0,4 mm ila 1,2 mm. Özel, ağır hizmet tipi makineler, kasırgaya dayanıklı veya endüstriyel patlama kapıları için 2,0 mm'ye kadar daha kalın malzemeleri işleyecek şekilde tasarlanabilir.
Standart panjur çıtası şekillendirme makinesi, çeşitli hızlarda çalışır. dakikada 12 ila 20 metre (dakikada yaklaşık 40 ila 65 fit). Sürekli "uçan makas" kesme sistemleriyle donatılmış yüksek hızlı modeller, dakikada 30 metreye kadar üretim hızlarına ulaşabilir.
Makine, kademeli olarak şekillendirilmiş, sertleştirilmiş çelik silindirler serisine dayanmaktadır. Metal şerit her silindir istasyonundan geçerken, kenarları kademeli olarak hassas bir kanca ve dudak profili oluşturacak şekilde bükülür. Bu sıkı tolerans, son montaj sırasında bitmiş çıtaların birbirine sorunsuz bir şekilde kaymasını sağlar.
Evet. Bir panjur rulo şekillendirme hattına, hat içi hidrolik delme presi takılabilir. Bu bileşen genellikle rulo şekillendirme bölümünden önce konumlandırılır ve operatörün programlanmış özelliklerine göre havalandırma delikleri, gözetleme yuvaları veya rüzgar kilidi bağlantı noktalarını otomatik olarak deler.
Tüm hat bir kurala tabidir. PLC (Programlanabilir Mantık Denetleyicisi) Dokunmatik ekran arayüzü (HMI) ile birlikte çalışır. Operatörler sadece istenen çıta uzunluğunu ve gereken toplam parça sayısını girer. Makine otomatik olarak besleme, delme, şekillendirme, kesme işlemlerini gerçekleştirir ve parti tamamlandığında durur.
Panjur çıtaları şekillendirme makinesi, özel bir hidrolik takip kesici kullanır. Kesme kalıbı (bıçak), bitmiş çıta profilinin konturuna mükemmel şekilde uyacak şekilde özel olarak işlenmiştir. Hidrolik bıçak metali kestiğinde, çıtanın şeklini tamamen destekleyerek, ezilmiş veya deforme olmuş uçlar olmadan temiz bir kesim sağlar.
Makine sıkışmalarını ve nihai üründe yüzey çiziklerini önlemek için doğru bakım çok önemlidir. Başlıca bakım görevleri şunlardır:
Şekillendirme silindirlerini tamamen temiz ve metal talaşlarından veya çinko tozundan arındırılmış halde tutmak.
Tahrik zincirlerini, dişlileri ve hidrolik kesme kalıbı rayını düzenli olarak yağlamak.
Delme ve kesme istasyonlarındaki hidrolik sıvı seviyelerinin izlenmesi ve korunması.
Kesici bıçakları ve zımba kalıplarını düzenli olarak aşınma açısından kontrol edin ve gerektiğinde bileyin.
Rulo şekillendirme makinelerine ek olarakkepenk çıtaları, Beli RollForming, tamamlayıcı bileşenler için ekipman tedarik etmektedir: panjur panelleri, kılavuz raylar, alt çıtalar ve PU (poliüretan) çıtalar ve daha fazlası. Bu, ham rulodan bitmiş donanıma kadar kişiye özel çözümler sunarak komple panjur üretim hatlarını destekleyecek şekilde ürün yelpazemizi genişletiyor. Bize Ulaşın veya WhatsApp Bugün size özel çözümler için!
