โปรไฟล์แผ่นพื้นเหล็กล้มเหลวในช่วงยาวด้วยเหตุผลหลักประการเดียว ความลึกของซี่ไม่ตรงกับช่วงที่แผ่นต้องรับก่อนคอนกรีตจะแข็งตัว แผ่นพื้นเหล็กช่วงยาวคือโปรไฟล์แผ่นพื้นเหล็กใดก็ตามที่ออกแบบให้รับคอนกรีตเปียกข้าม 4.5 m หรือมากกว่านั้นโดยไม่ต้องค้ำชั่วคราว

บทความนี้ให้คุณกฎวิศวกรรมความลึกซี่ 6 ข้อสำหรับช่วงไม่ค้ำ 4.5 m คุณจะเห็นความลึกซี่ใดที่ใช้ได้, เกจจับคู่กับความลึกอย่างไร, และขีดจำกัดการโก่งตัวอนุญาตอะไร นอกจากนี้เรายังครอบคลุมสิ่งที่โปรไฟล์แผ่นพื้นลึกต้องการจาก เครื่องรอลล์ฟอร์มมิ่งแผ่นพื้น.

กฎทุกข้อสะท้อนวิธีที่ Beli Rollforming ออกแบบเครื่องมือแผ่นพื้นลึกให้ผู้ผลิตในกว่า 20 ประเทศ

ทำไมความลึกซี่จึงควบคุมช่วงไม่ค้ำ

ช่วงไม่ค้ำคือระยะที่แผ่นพื้นเหล็กต้องข้ามระหว่างคานโดยไม่มีค้ำชั่วคราวใต้ แผ่นพื้นรับน้ำหนักตัวเอง, คอนกรีตเปียก, และแรงกระทำการก่อสร้างในช่วงนี้ นี่คือสภาวะที่เค้นที่สุดในชีวิตของโปรไฟล์แผ่นพื้นเหล็ก

ความสามารถโครงสร้างในช่วงนี้มาจากโมดูลัสหน้าตัดเกือบทั้งหมด ซี่ที่ลึกกว่าวางเหล็กให้ห่างแกนกลางมากขึ้น ซึ่งเพิ่มความแข็งเกร็งเร็วกว่าการเปลี่ยนเรขาคณิตใด ๆ ซี่ 76 mm แข็งกว่าซี่ 38 mm ของเกจเดียวกันประมาณ 4 เท่า

The สถาบันเหล็ก Deck (SDI) เผยแพร่ตารางช่วงที่วิศวกรอเมริกาเหนือส่วนใหญ่ใช้ รูปแบบในตารางเหล่านั้นสอดคล้องกัน โปรไฟล์ลึกขึ้น ช่วงไม่ค้ำยาวขึ้น ตารางด้านล่างแสดงช่วงการทำงาน typical

ความลึกซี่	Profile Type	ช่วงไม่ค้ำ typical	การใช้งานทั่วไป
38 mm (1.5 in)	แผ่นพื้นตื้น	ไม่เกิน 2.4 m	ระยะคานใกล้, บายสั้น
51 mm (2 in)	แผ่นพื้นมาตรฐาน	2.4 ถึง 3.0 m	พื้นออฟฟิศ, บายผสม
76 mm (3 in)	แผ่นพื้นลึก	3.6 ถึง 4.5 m	โครงสร้างที่จอดรถ, บายยาว
100 ถึง 125 mm (4 ถึง 5 in)	แผ่นพื้นลึกช่วงยาว	4.5 ถึง 6.0 m	พื้นไม่มีเสา, ระดับโอนย้าย

สำหรับช่วงไม่ค้ำ 4.5 m คลาส 76 mm คือจุดเริ่มต้นที่ใช้งานได้ เครื่องขึ้นรูป composite deck ที่สร้างสำหรับคลาสความลึกนี้ ต้องขึ้นรูปซี่ลึกโดยไม่มีการบิดเบี้ยวที่โคนซี่

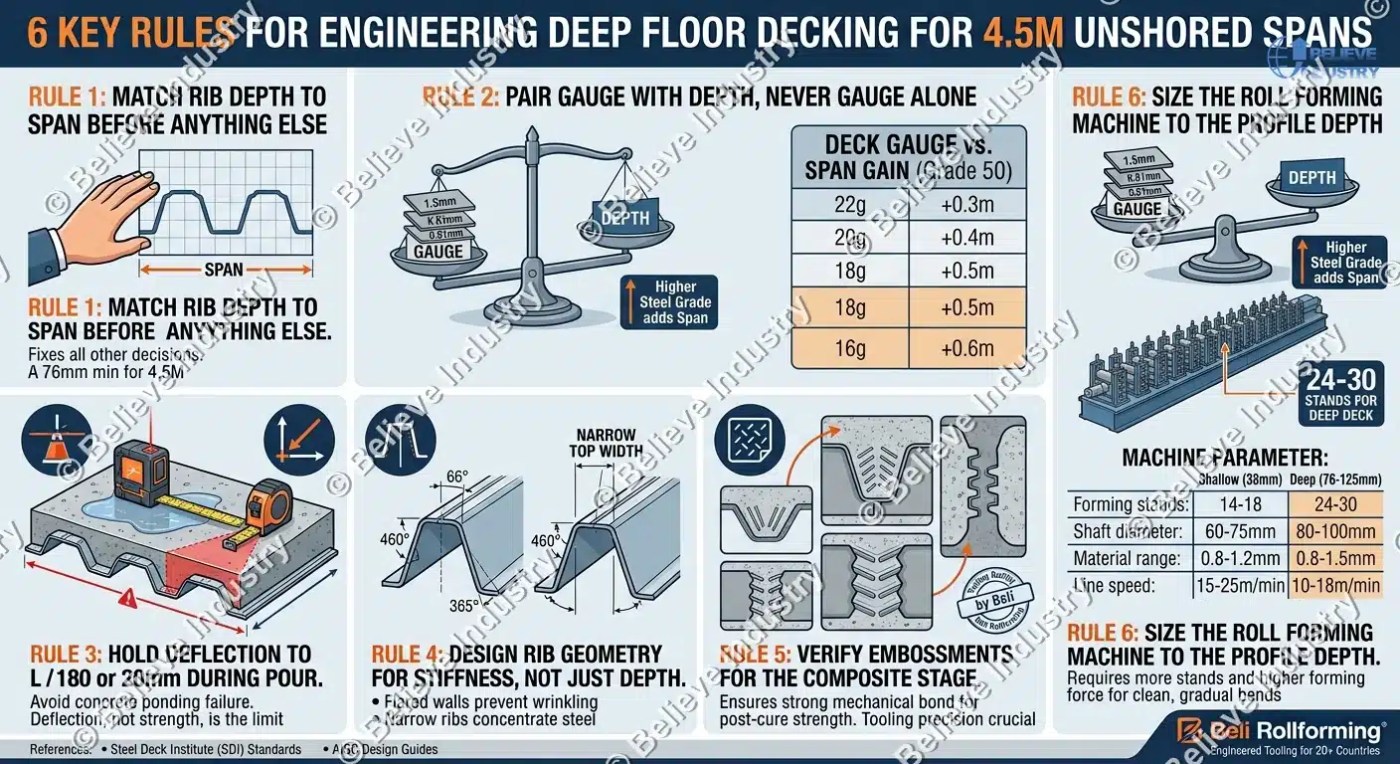

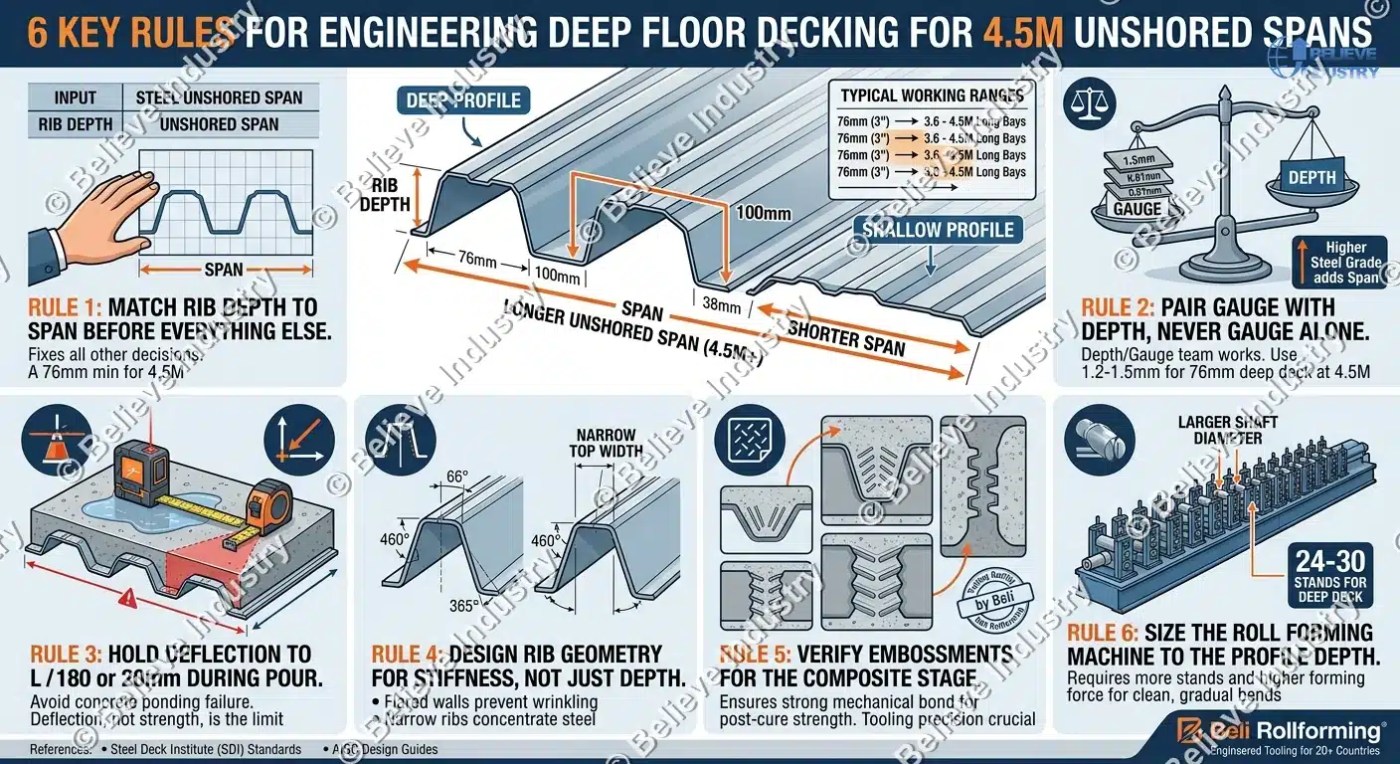

6 กฎวิศวกรรมความลึกซี่สำหรับช่วง 4.5 m

กฎ 1: จับคู่ความลึกซี่กับช่วงก่อนสิ่งอื่นใด

การเลือกความลึกซี่มาก่อนเพราะมันกำหนดการตัดสินใจอื่นทั้งหมด ช่วงไม่ค้ำ 4.5 m ต้องการโปรไฟล์แผ่นพื้นลึก 76 mm อย่างน้อย โปรไฟล์ตื้นกว่านั้นไปถึงช่วงนั้นไม่ได้ที่เกจใช้งานได้ใด ๆ

การผลักโปรไฟล์ 51 mm ไป 4.5 m ล้มเหลวเรื่องการโก่งตัว ไม่ใช่ความแข็งแรง แผ่นอาจรับน้ำหนักคอนกรีตได้ แต่จะหย่อนเกินขีดจำกัดที่อนุญาต ผลกระทบการขังน้ำแล้วเพิ่มคอนกรีตในจุดต่ำมากขึ้น ซึ่งเพิ่มแรงกระทำ นี่คือวงจรย้อนกลับที่เป็นโหมดการล้มเหลวแผ่นพื้นช่วงยาวแบบคลาสสิก

โปรไฟล์ลึก 100 ถึง 125 mm ไปถึง 4.5 m ด้วยช่องว่างและยืดไป 6.0 m ที่เกจหนักกว่า ตรวจสอบกับตารางแรง SDI สำหรับความลึกสแล็บ exact ของคุณก่อนตัดสินใจลงเงินเครื่องมือ

กฎ 2: จับคู่เกจกับความลึก อย่าใช้เกจเดี่ยว

ความหนาและความลึกทำงานร่วมกัน เป็นทีม โปรไฟล์ 76 mm ที่ข้าม 4.5 m ต้องการเหล็ก 1.2 ถึง 1.5 mm (16 ถึง 18 เกจ) โปรไฟล์เดียวกันที่ 0.8 mm ลดลงเหลือความสามารถไม่ค้ำประมาณ 3.0 m

เกรดเหล็กสำคัญเท่าความหนา แผ่นพื้นส่วนใหญ่คือ ASTM A653 เกรดโครงสร้าง 33, 40, หรือ 50 การย้ายจากเกรด 33 เป็น 50 เพิ่มช่วงได้ 10 ถึง 15 เปอร์เซ็นต์ที่เกจเดียวกัน เพราะเหล็กที่มีจุดยืดสูงต้านแรงดัดดีกว่า

เกจแผ่นพื้น	Steel Thickness	ช่วงโปรไฟล์ 76 mm	ผลได้ช่วงเกรด 50
22 gauge	0.76 mm	3.0 ถึง 3.6 m	+0.3 m
20 gauge	0.91 mm	3.6 ถึง 4.2 m	+0.4 m
18 gauge	1.2 mm	4.2 ถึง 4.5 m	+0.5 m
16 gauge	1.5 mm	4.5 ถึง 5.0 m	+0.6 m

ออกแบบโปรไฟล์สำหรับเกจบางที่สุดที่คุณจะขาย จากนั้นยืนยันว่าเกจหนักยังขึ้นรูปสะอาดในเครื่องมือเดียวกัน

กฎ 3: รักษาการโก่งตัวที่ L/180 หรือ 20 mm ระหว่างเท

การโก่งตัว ไม่ใช่ความแข็งแรง ที่กำหนดขีดจำกัดช่วงจริง ขีดจำกัด typical ตาม SDI สำหรับแผ่นพื้นใต้คอนกรีตเปียกคือช่วงหาร 180 หรือเพดานสัมบูรณ์ 20 mm (3/4 นิ้ว) whichever น้อยกว่า ที่ 4.5 m ค่า L/180 คือ 25 mm ดังนั้นเพดานสัมบูรณ์ 20 mm จึงเป็นตัวกำหนด

การโก่งตัวเกินทำคอนกรีตขังน้ำ คอนกรีตไหลไปจุดต่ำ สแล็บหนาขึ้นที่นั่น และแรงกระทำเติบโตเกินค่าออกแบบ การแก้ไขในไซต์มีราคาแพง การเทผิวปรับระดับบนแผ่นที่หย่อนได้เพิ่มคอนกรีต 15 ถึง 20 mm ข้ามบาย

ตรวจสอบกรณีการโก่งตัวด้วยความลึกสแล็บเต็มบวกแรงมีชีวิตการก่อสร้าง 1.0 ถึง 1.5 kPa สถาบันวิศวกรรมโครงสร้างเหล็กแห่งอเมริกา (AISC) เผยแพร่คู่มือการออกแบบที่อธิบายการรวมแรงนี้สำหรับพื้นคอมโพสิต

กฎ 4: ออกแบบเรขาคณิตซี่เพื่อความแข็งเกร็ง ไม่ใช่แค่ความลึก

ความลึกเพียงอย่างเดียวไม่พอ ความกว้างซี่ควบคุมประสิทธิภาพของความลึกนั้น ซี่แคบที่ความกว้างบน 40 ถึง 50 mm รวมเหล็กเว็บและเพิ่มโมเมนต์ความเฉื่อยต่อเมตรของความกว้างคลุม แผ่นซี่กว้าง 150 mm หรือมากกว่าลดความแข็งเกร็งแม้ที่ความลึก 76 mm

รักษาผนังซี่บานกว้าง 10 ถึง 20 องศาจากแนวตั้ง บานนี้ให้โปรไฟล์รอลล์ฟอร์มมิ่งโดยไม่เกิดริ้วเว็บและรักษากุญแจคอนกรีตล็อกในหุบซี่ ผนังซี่แนวตั้งขึ้นรูปยากขึ้นและเสี่ยง oil canning บนหน้าปีกล่าง

ความกว้างหน้าปีกด้านล่างก็สำคัญสำหรับการรองรับ ปฏิบัติรายละเอียด SDI เรียกการรองรับปลายบนโครงรับอย่างน้อย 50 mm โลหะบางที่รองรับบนหน้าปีกแคบที่ช่วง 4.5 m เชิญชวนการครอบเว็บ局部 ซึ่งเป็นโหมดการล้มเหลวฉับพลัน

กฎ 5: ตรวจสอบลายนูนสำหรับช่วงคอมโพสิต

ช่วงไม่ค้ำเป็นปัญหาช่วงการก่อสร้าง หลังคอนกรีตแข็งตัว โปรไฟล์แผ่นพื้นเหล็กจะทำงานร่วมกับสแล็บ ลายนูนที่รอลล์ลงในเว็บซี่สร้างพันธะนั้น รูปแบบ, จังหวะ, และความลึกของลายนูน ระบุในรายงานประเมินของผู้ผลิตแผ่นพื้น

ลายนูนคอมโพสิต typical ลึก 2 ถึง 3 mm เอียงตามเว็บซี่ 50 ถึง 80 mm รูปแบบนั้นส่งมอบการถ่ายเทแรงเฉือนแนวราบที่ตารางแผ่นพื้นคอมโพสิตส่วนใหญ่ตั้งสมมติ ไม่มีหรือลายนูนไม่สม่ำเสมอ ลดโมดูลัสหน้าตัดคอมโพสิต บางครั้ง 20 เปอร์เซ็นต์หรือมากกว่า

สำหรับผู้ซื้อเครื่องจักร นี่คือคำถามความแม่นยำเครื่องมือ ลูกกลิ้งลายนูนสึกหรอ ขอลูกกลิ้งลายนูนเหล็ก D2 หรือ DC53 ที่แฮร์เดน พร้อมช่วงบริการ 200,000 เมตรเชิงเส้นเป็นเอกสาร คู่มือ คุณภาพโปรไฟล์แผ่นพื้น ของเราครอบคลุมรายการตรวจสอบเครื่องมือเต็ม

กฎ 6: กำหนดขนาดเครื่องรอลล์ฟอร์มมิ่งให้เข้ากับความลึกโปรไฟล์

โปรไฟล์แผ่นพื้นลึกต้องการสแตนด์ขึ้นรูปมากกว่าโปรไฟล์ตื้น โปรไฟล์ 38 mm ขึ้นรูปสะอาดใน 14 ถึง 18 สแตนด์ โปรไฟล์แผ่นพื้นลึก 76 mm ต้องการ 24 ถึง 30 สแตนด์เพื่อให้แต่ละผ่านดัดซี่ค่อยเป็นค่อยไป บังคับซี่ลึกผ่านสแตนด์น้อย produces หมุน, คลื่นขอบ, และเด้งกลับที่โคนซี่

เส้นผ่านศูนย์กลางเพลาและขนาดโบลรงลูกกลิ้งก็ขยายตาม โปรไฟล์แผ่นพื้นลึกช่วงยาวทำงานบนเพลา 80 ถึง 100 mm เทียบกับ 60 ถึง 75 mm สำหรับโปรไฟล์ตื้น เพลาที่เล็กเกินไปจะโก่งภายใต้แรงขึ้นรูปที่สูงกว่าของซี่ลึก และความคลาดเคลื่อนโปรไฟล์จะเลื่อน

พารามิเตอร์เครื่องจักร	สายแผ่นพื้นตื้น (38 mm)	สายแผ่นพื้นลึก (76 ถึง 125 mm)
Forming stands	14 ถึง 18	24 ถึง 30
เส้นผ่านศูนย์กลางเพลา	60 ถึง 75 mm	80 ถึง 100 mm
Material thickness range	0.8 ถึง 1.2 mm	0.8 ถึง 1.5 mm
แรงขึ้นรูปต่อสแตนด์	ต่ำกว่า	สูงกว่า 30 ถึง 50 เปอร์เซ็นต์
ความเร็วสาย typical	15 ถึง 25 m/min	10 ถึง 18 m/min

ข้อกำหนดเครื่องจักรเหล่านี้คือเหตุผลที่ เครื่องจักรปูพื้นเหล็ก เฉพาะทางสำหรับโปรไฟล์ลึกมีราคาสูงกว่าสายแผ่นพื้นตื้น และเป็นเหตุผลที่การลงทุนคืนทุนในโครงการช่วงยาว แหล่งเครื่องมือจาก The Fabricator อธิบายตรรกะจำนวนสแตนด์เดียวกันสำหรับทุกหน้าตัดลึก

คำถามที่พบบ่อย

ระยะช่วงไร้ไม้ค้ำยัน 4.5 ม. ต้องใช้ความลึกสัน (rib depth) เท่าใด?

ระยะช่วงไร้ไม้ค้ำยัน 4.5 ม. ต้องใช้โปรไฟล์ฟลอร์เด็คความลึก 76 มม. (3 นิ้ว) กับเหล็กหนา 1.2 มม. (18 เกจ) หรือหนากว่า หากต้องการค่าความปลอดภัยเพิ่มเติม โปรไฟล์ความลึก 100 ถึง 125 มม. สามารถครอบคลุมระยะช่วงเท่ากันได้ที่เกจเบากว่า และยืดไปถึง 6.0 ม. ที่เกจหนากว่า

ระยะช่วงไร้ไม้ค้ำยันในการก่อสร้างฟลอร์เด็คคืออะไร?

ระยะช่วงไร้ไม้ค้ำยัน คือระยะทางที่แผ่นเหล็กพื้นทอดข้ามระหว่างโครงสร้างรองรับโดยไม่มีไม้ค้ำยันชั่วคราว ขณะรับน้ำหนักคอนกรีตสดและน้ำหนักจากการก่อสร้าง โปรไฟล์ฟลอร์เด็คระยะช่วงยาวต้องสามารถรับกรณีน้ำหนักนี้ได้ด้วยตนเองก่อนที่พื้นจะได้กำลัง

ระยะช่วงไร้ไม้ค้ำยันสูงสุดของฟลอร์เด็คขนาด 1.5 นิ้วคือเท่าใด?

โปรไฟล์ฟลอร์เด็คขนาด 38 มม. (1.5 นิ้ว) มักทอดข้ามได้ไม่เกิน 2.4 ม. โดยไม่มีไม้ค้ำยัน หากเกินระยะนั้น การโก่งตัวภายใต้คอนกรีตสดจะเกินขีดจำกัดที่ยอมให้คือ 20 มม. แม้จะใช้เกจหนาก็ตาม

ขีดจำกัดการโก่งตัวใดที่ใช้กับฟลอร์เด็คระหว่างการเทคอนกรีต?

ขีดจำกัดการโก่งตัวมาตรฐานคือ ระยะช่วงหารด้วย 180 หรือ 20 มม. แบบสัมบูรณ์ แล้วแต่ค่าใดจะน้อยกว่า โดยวัดภายใต้คอนกรีตสดบวกน้ำหนักบรรทุกจากการก่อสร้าง ที่ระยะช่วงไร้ไม้ค้ำยัน 4.5 ม. ขีดจำกัด 20 มม. จะเป็นตัวกำหนด เพราะ L/180 เท่ากับ 25 มม.

ความลึกสัน (rib depth) ทำให้ข้อกำหนดของเครื่องขึ้นรูปด้วยลูกกลิ้งเปลี่ยนไปหรือไม่?

เปลี่ยน โปรไฟล์เด็คความลึก 76 มม. ต้องใช้สถานีขึ้นรูป 24 ถึง 30 สถานี และเพลาเส้นผ่านศูนย์กลาง 80 ถึง 100 มม. เทียบกับ 14 ถึง 18 สถานี และเพลา 60 ถึง 75 มม. สำหรับโปรไฟล์ 38 มม. การกำหนดสเปกเครื่องต่ำกว่าที่ต้องการจะทำให้เกิดการบิดตัว คลื่นที่ขอบ และการคืนตัวที่โคนสัน

เกรดเหล็กใดเหมาะสมที่สุดสำหรับโปรไฟล์ฟลอร์เด็คระยะช่วงยาว?

ASTM A653 เหล็กโครงสร้าง Grade 50 ให้ระยะช่วงไร้ไม้ค้ำยันมากกว่า Grade 33 ถึง 10 ถึง 15 เปอร์เซ็นต์ที่เกจเดียวกัน Grade 40 เป็นตัวเลือกระดับกลางที่พบบ่อย ซึ่งสร้างสมดุลระหว่างต้นทุนและระยะช่วงสำหรับโปรไฟล์เด็คความลึก 76 มม.

ความลึกสัน (rib depth) ส่งผลต่อปริมาตรคอนกรีตต่อตารางเมตรอย่างไร?

โปรไฟล์ฟลอร์เด็คที่ลึกกว่าต้องใช้คอนกรีตมากกว่าเพื่อให้ได้ผิวระดับเดียวกัน โดยประมาณ 0.02 ถึง 0.03 ลูกบาศก์เมตรต่อตารางเมตรสำหรับความลึกสันที่เพิ่มขึ้นทุก 25 มม. วิศวกรโครงสร้างจะชั่งน้ำหนักระหว่างน้ำหนักตายที่เพิ่มขึ้นกับต้นทุนไม้ค้ำยันที่ประหยัดได้

เครื่องฟลอร์เด็คเครื่องเดียวสามารถขึ้นรูปทั้งโปรไฟล์ตื้นและโปรไฟล์ลึกได้หรือไม่?

ได้ หากเครื่องถูกสร้างด้วยจำนวนสถานีและความแข็งของเพลาเพียงพอสำหรับโปรไฟล์ที่ลึกที่สุดที่วางแผนไว้ โดยทั่วไปคือ 26 ถึง 30 สถานีสำหรับสายการผลิตแบบผสมระหว่างโปรไฟล์ลึกและตื้น เครื่องมือแบบตลับเปลี่ยนเร็ว (quick change cassette) จะทำให้เวลาเปลี่ยนโปรไฟล์ต่ำกว่า 3 ชั่วโมงบนเครื่องขึ้นรูปด้วยลูกกลิ้งฟลอร์เด็คที่มีอุปกรณ์ครบครัน

SDI อนุญาตค่าความคลาดเคลื่อนของความสูงสันไว้ที่เท่าใด?

Steel Deck Institute อนุญาตให้ความสูงสันแปรผันได้ประมาณ 2.4 มม. (3/32 นิ้ว) จากค่าระบุ (nominal) สำหรับเด็คที่ขึ้นรูปด้วยลูกกลิ้ง การควบคุมความสูงสันมีความสำคัญอย่างยิ่งสำหรับโปรไฟล์ระยะช่วงยาว เพราะการสูญเสียความลึกทุก 1 มิลลิเมตรจะลดโมดูลัสของหน้าตัดลง

การขึ้นรูปโปรไฟล์เด็คลึกด้วยลูกกลิ้งมีต้นทุนสูงกว่าโปรไฟล์ตื้นหรือไม่?

สูงกว่า เครื่องมือสำหรับเด็คลึกมีต้นทุนสูงกว่าเครื่องมือสำหรับเด็คตื้น 30 ถึง 50 เปอร์เซ็นต์ เพราะใช้สถานีมากกว่า ลูกกลิ้งดิบขนาดใหญ่กว่า และเพลาที่หนักกว่า ส่วนต่างราคานี้คุ้มค่าในทุกกรณีที่ระยะช่วงไร้ไม้ค้ำยัน 4.5 ม. ช่วยลดแรงงานติดตั้งไม้ค้ำยันหน้างานได้

บทสรุป

ความลึกของลอนคือตัวแปรหลักในการออกแบบพื้นระหว่างชั้นช่วงยาว จับคู่ความลึกของโปรไฟล์กับช่วงความยาวก่อน จากนั้นจับคู่เกจและเกรดเหล็ก แล้วตรวจสอบการโก่งตัวเทียบกับขีดจำกัด 20 mm ออกแบบรูปทรงลอนเพื่อความแข็งแรง ตรวจสอบการปั๊มนูนเพื่อการทำงานร่วมแบบคอมโพสิต และเลือกขนาดเครื่องขึ้นรูปม้วนที่มีจำนวนแท่นเพียงพอสำหรับลอนลึก

กฎ 6 ข้อนี้ทำให้ช่วงความยาว 4.5 m แบบไม่ต้องค้ำยันปลอดภัยบนแบบและทำกำไรในโรงงาน ผู้ผลิตที่เดินสายผลิตแปด้วยสามารถใช้หลักการเรื่องความลึกแบบเดียวกันได้กับคู่มือ เครื่องขึ้นรูปแปเหล็กรูปตัว Z ของเรา

ต้องการสายการผลิตพื้นลอนลึกสำหรับโปรไฟล์ 76 ถึง 125 mm หรือไม่ Beli Rollforming สร้างเครื่องพื้นระหว่างชั้นด้วยประสบการณ์ด้านเครื่องมือมากกว่า 15 ปี และจัดส่งไปกว่า 20 ประเทศ ติดต่อทีมงานของเราเพื่อทบทวนตารางช่วงความยาวและขอใบเสนอราคาเครื่องมือ
