A μηχανή σχηματισμού ρολού δίσκου καλωδίων is a fully automated production line that cold-forms metal strip into finished cable trays — perforated, ladder, solid-bottom, or Russian-type — in a single continuous pass. The line integrates decoiling, leveling, punching, forming, flying-shear cutting, and stacking. No secondary operations required.
Beli Rollforming has built and shipped cable tray lines to 50+ countries since 2005. Line speeds range from 8 m/min (with online punching) to 25 m/min (without punching). Forming width covers 50–600 mm, thickness 0.8–2.0 mm standard, up to 3.0 mm for heavy-duty.
☀️Type of Cable Tray Produced by BELI Cable tray Machine
Four main cable tray types run on a single configurable line:
| Tray Type | Width Range | Υλικό | Τυπική εφαρμογή |
|---|---|---|---|
| Perforated | 50–600 mm | Γαλβανισμένος χάλυβας | Commercial buildings, data centers |
| Ladder | 50–600 mm | Galvanized / SS | Power plants, heavy industrial |
| Solid Bottom (Trough) | 50–600 mm | Ανοξείδωτο ατσάλι | Chemical plants, healthcare |
| Russian Perforated | 50–600 mm | Γαλβανισμένος χάλυβας | Eastern Europe market, lockable cover |
Profile changeover takes roughly 10 minutes with the quick-change tooling system.
For buyers sourcing a single machine that handles both trays and covers, see the Ρωσική δημοφιλής μηχανή σχηματισμού ρολού δίσκου καλωδίων διάτρητου τύπου — it produces tray bodies and matching covers in a 2-in-1 configuration.

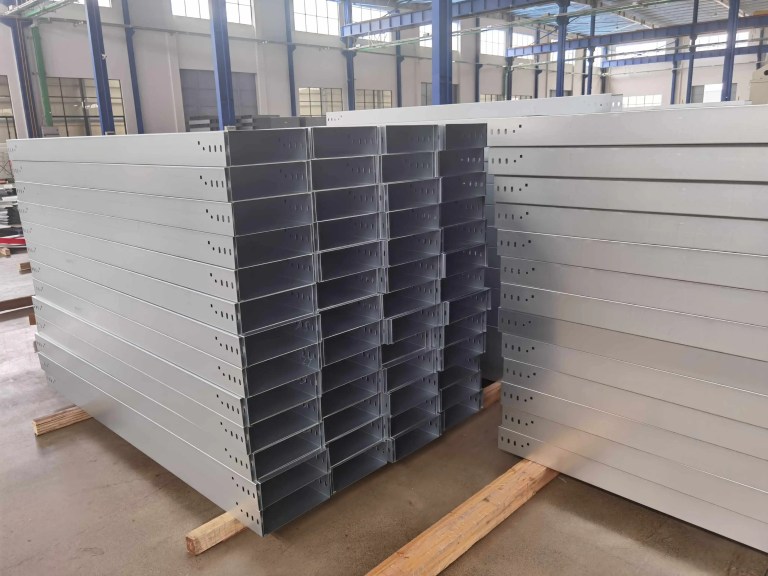

As the name might suggest, solid-bottom cable trays have a solid bottom that is free of any lattice, holes or perforations.
Perforated cable tray is the kind of cable tray designed with holes at the bottom to realize air circulation and water drainage.
Ladder Cable Tray systems consists of two longitudinal side members connected by individual transverse members, and is designed for use as a power cable or control cable support system
Channel cable trays are also known as trough cable trays and sport a narrow, U-shaped design that may have either a perforated or a solid bottom.
Russian-standard cable trays with perforations (for superior cable ventilation & routing), lockable covers (secure, tool-free maintenance access), and male-female overlap connections (rigid, long-lasting structural integrity
Comprehensive Cable Tray Applications
Cable trays produced by Believe Industry machines serve diverse industries worldwide:
🔌 Core Applications:
- Power & Electrical: Power plants, substations, transmission systems
- Κατασκευή: Commercial buildings, industrial facilities, residential projects
- Transportation: Railways, airports, highways, ports
- Data Centers: Server rooms, telecom facilities, cloud infrastructure
- Βιομηχανικός: Manufacturing plants, chemical facilities, oil & gas
- Ανανεώσιμες Πηγές Ενέργειας: Solar farms, wind turbines, hydroelectric plants
📊 Key Specifications by Application:
| Εφαρμογή | Typical Tray Type | Key Materials | Special Features |
|---|---|---|---|
| Data Centers | Ventilated | Αλουμίνιο | EMI shielding, Heat dissipation |
| Power Plants | Ladder | Γαλβανισμένος χάλυβας | Fire rated, Corrosion resistant |
| Βιομηχανικός | Solid Bottom | Ανοξείδωτο ατσάλι | Chemical resistant, Explosion proof |
| Outdoor | Channel | Αλουμίνιο | UV resistant, Weatherproof |
| Healthcare | Solid Bottom | Ανοξείδωτο ατσάλι | Hygienic, Easy clean |
🌍 Global Standards Compliance:
- International: IEC 61537, BS EN 61537
- North America: NEMA VE 1, UL listed
- Europe: CE marking, EN standards
- Industry Specific: NEC, ATEX, RoHS compliance
🚀 Emerging Markets:
- Smart Cities: IoT infrastructure, 5G networks
- Ανανεώσιμες Πηγές Ενέργειας: Solar/Wind farm installations
- EV Infrastructure: Charging station networks
- Edge Computing: Distributed data processing
All Believe Industry machines produce cable trays meeting international standards, with customization for specific project requirements.
Cable Tray Load & Type Engine
Αυτό Cable Tray Load & Type Engine is a professional-grade structural tool designed for the electrical and roll forming industries. It calculates the Safe Working Load (kg/m) και Deflection based on NEMA VE 1 standards, allowing users to switch between Ladder, Perforated, and Solid Bottom architectures.
By inputting specific side rail heights, tray widths, and material thicknesses, engineers can determine if a profile will support specific cable weights over a given span. It is an essential utility for optimizing material usage while ensuring compliance with industrial safety and structural integrity requirements.
Cable Tray Selection & Load Engine
Industrial Roll Forming Specification Tool
💡Key Components of a Cable Tray Roll Forming Machine
The production line ships as 7 integrated modules:

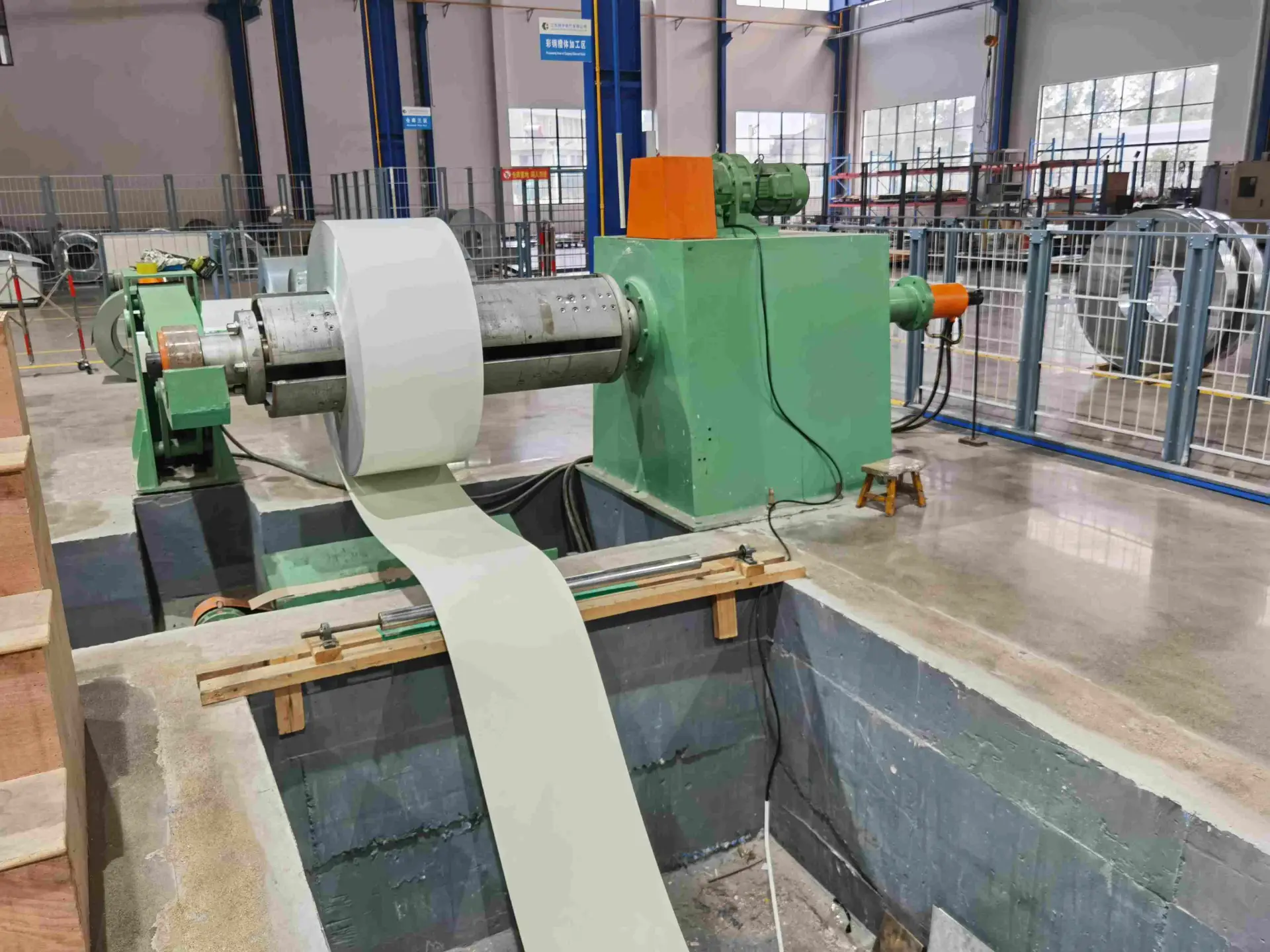

1. Decoiler — 3T to 20T hydraulic mandrel uncoiler. Feeds strip at constant tension regardless of coil diameter changes. For questions on coil feed systems, our roll forming machine auxiliary equipment guide covers the full range of decoiler types.
2. Leveling Unit — 7- or 9-roller straightener. Removes coil set before punching. This is the step most buyers underestimate: skipping it causes hole-position drift. Our roll forming machine leveler page explains why integrated leveling matters for cable tray tolerances.
3. Punching Press — Hydraulic or servo-driven. Slots, round holes, and custom patterns. Flying die synced to strip speed — no loop required, no stopping. For a detailed breakdown of punching unit types, see Punching Unit: 7 Proven Advantages.

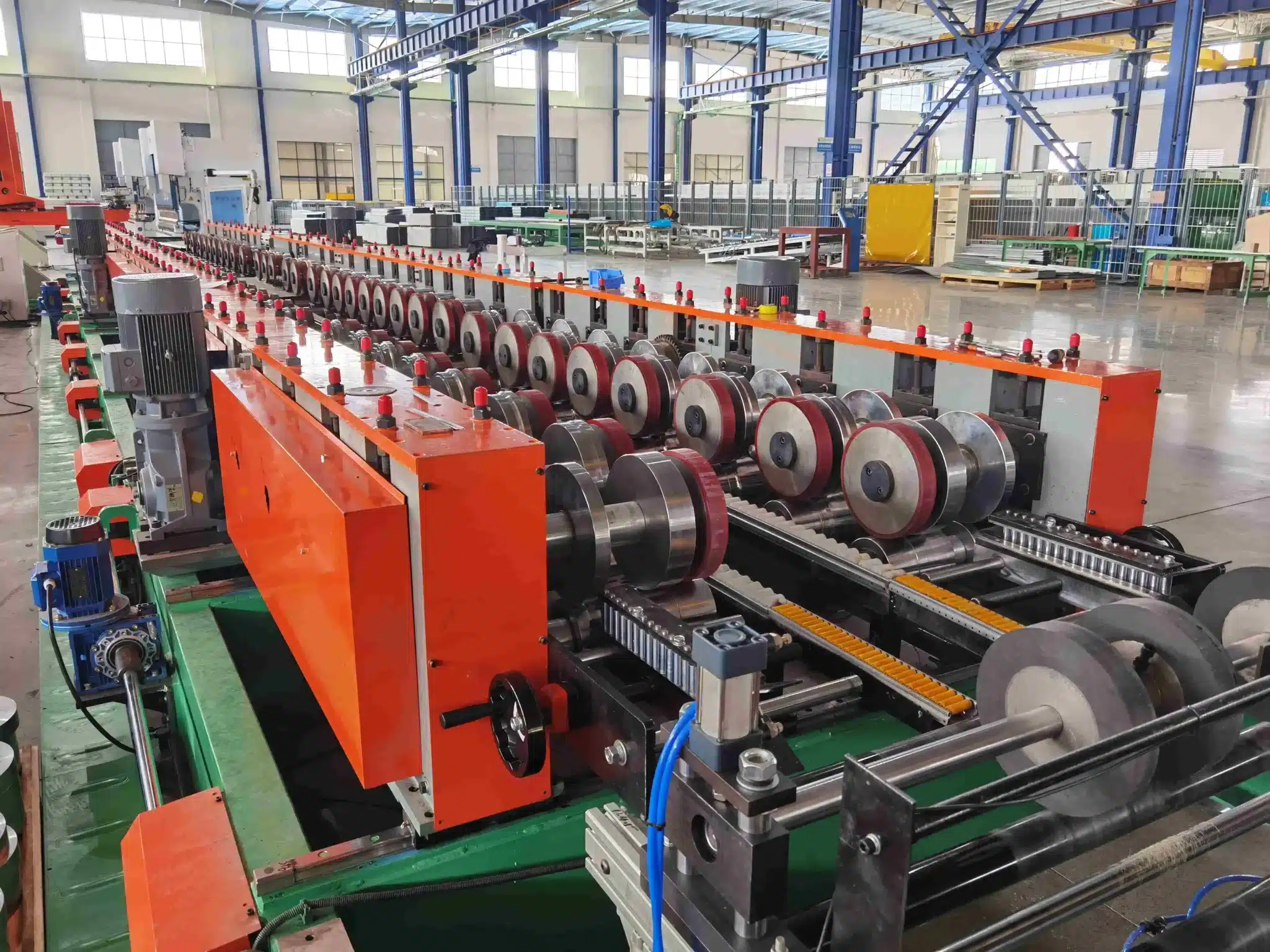

4. Roll Forming Mill — 18–26 stations. 45# steel shafts, GCR15 rollers, vacuum-quenched to HRC 58–62. Station spacing and flower pattern designed for the specific tray profile ordered.
5. Hydraulic Flying Shear — Cuts to programmed length on-the-fly. No stop-start cycle. Length set via HMI; accepts variable length lists for mixed orders.
6. Σύστημα ελέγχου PLC — Siemens, Delta, or Panasonic PLC with 7-inch or 10-inch HMI touchscreen. Production count, length batch control, fault diagnostics. Remote access available for after-sales support.

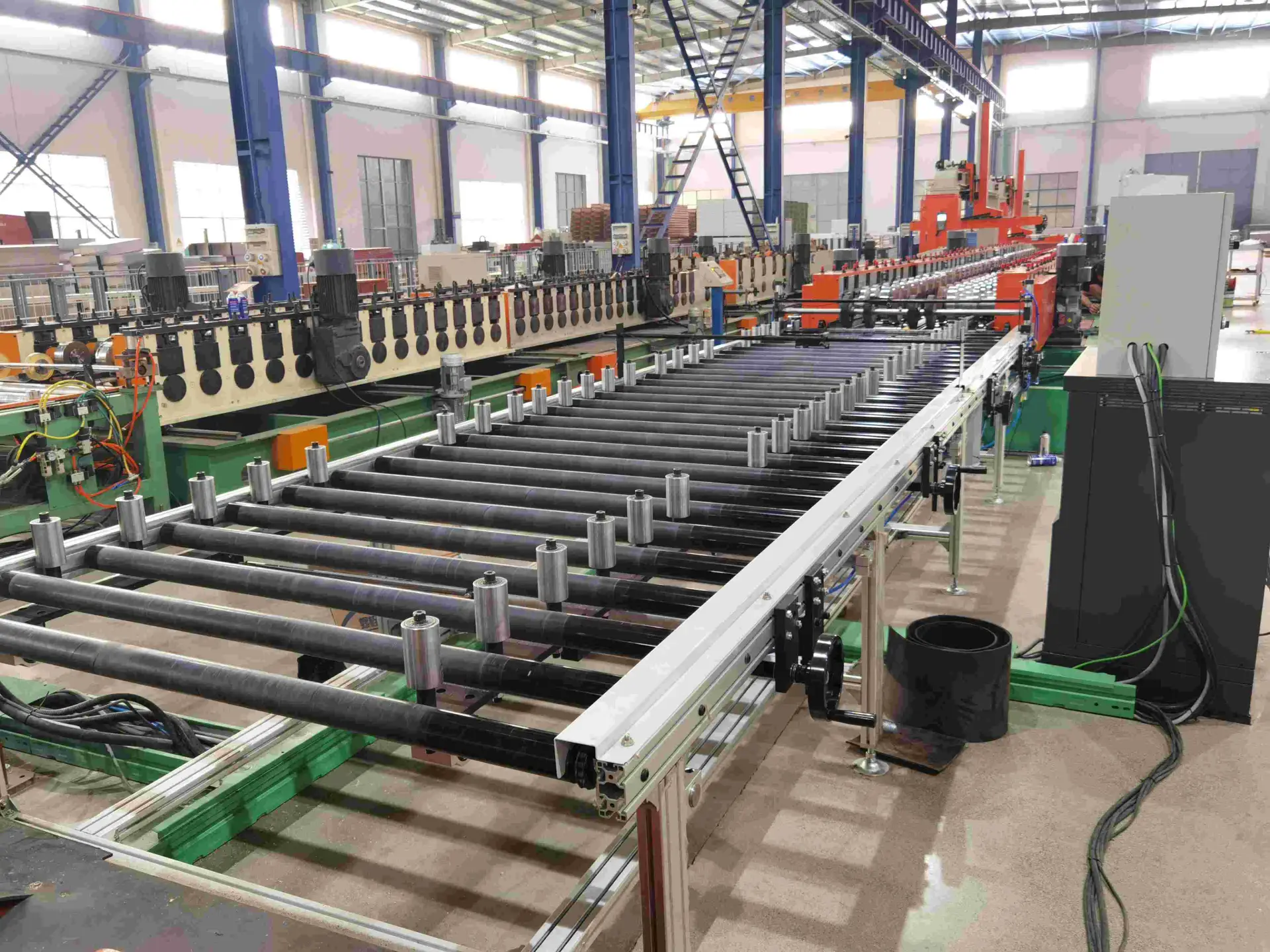

7. Run-Out Table & Stacker — Pneumatic or motorized stacker. Bundles finished trays for easy fork-lift removal. Reduces end-of-line labor by roughly 60%.
⚙️ Cable Tray Roll Forming Machine: Technical Specifications
I. General Machine Performance
| Προσδιορισμός | Typical Range/Value | Options/Remarks |
| Working Speed (Forming) | 8−15 m/min | Up to 25 m/min (higher speed may be possible without punching/cutting actions). |
| Online Punching Speed | 4−8 m/min | Speed is typically slower when punching holes on the fly. |
| Total Installed Power | 15−75 kW | Varies significantly based on material thickness, speed, and punching unit size. |
| Voltage/Frequency | 380 V/50 Hz/3 Phase | Customizable to client country standards (e.g., 480 V/60 Hz). |
| Line Dimension (L x W x H) | 14m×2.2m×1.8m (Min) | Varies greatly depending on the number of stations and accumulator/punching setup. |
| Βάρος μηχανήματος | 10−26 Tons | Depends on material thickness capacity and frame structure (e.g., cast iron vs. welded H-beam). |
II. Material and Product Parameters
| Προσδιορισμός | Typical Range/Value | Options/Remarks |
| Πάχος υλικού | 0.8-2.0 mm | Common range is 0.8-1.5 mm. Thicker capacity requires a heavier-duty machine. |
| Material Width (Input Coil) | 300−1250 mm (Max) | Dependent on the widest cable tray width required. |
| Suitable Material | Galvanized Steel (GI), Stainless Steel, Cold/Hot Rolled Steel, Aluminum | Specified yield strength (e.g., G300 – G550 MPa). |
| Finished Product Width (A) | 50−600 mm | Automatic Width Adjustment is a key feature for multi-size machines. |
| Finished Product Height (B) | 50−150 mm | Also often adjustable, usually requiring changing some forming tools. |
| Product Tolerance (Length) | ≤±2 mm | Typical length tolerance for flying/tracking cutting systems. |
Pricing & Lead Time
| Standard line (perforated/solid) | 180,000 | 90–100 days |
| Ladder tray line | 210,000 | 100–110 days |
| Full turnkey line with auto-stacker | 250,000 | 110–120 days |
For comparison, equivalent lines from US suppliers typically run 450,000. The price difference comes from manufacturing cost structure, not component quality — Siemens PLC, SKF bearings, and Rexroth hydraulics are the same regardless of where the line is assembled.
For a complete breakdown of how to evaluate total cost of ownership, see Κρυφό Κόστος των Μηχανημάτων Σχηματισμού Ρόλων.
Buyers who want a complete production setup from day one — including stacking, conveyor, and packaging — can review the Γραμμή παραγωγής καλωδιοραφιών «με το κλειδί στο χέρι» specifications.
Why Choose Believe Industry?
- 30+ cable tray lines installed across 40+ countries since 2005
- ISO 9001 & CE certified — documentation available on request
- ±0.1 mm forming precision — verified by third-party inspection before shipment
- 98.5% uptime guarantee — backed by 24/7 multilingual technical support
- Factory-direct pricing — no distributor margin, no middleman
For buyers researching the broader supplier landscape, Κατασκευαστής μηχανής σχηματισμού ρολών δίσκου καλωδίων: 6 κόλπα υψηλής ταχύτητας lays out the evaluation criteria used by procurement engineers.
To understand the full manufacturing process your machine will run, Διαδικασία κατασκευής δίσκου καλωδίων: 5 καλύτερα μυστικά explains each stage from coil to finished tray.
Comparison: Believe Industry vs Chinese Competitor vs US Competitor
| Comparison Item | Believe Industry (China) | Chinese Competitor A | US Competitor B |
|---|---|---|---|
| Company Background | 15 years experience, 50+ installations | 10 years experience, 30+ installations | 25 years experience, 100+ installations |
| Technical Source | In-house R&D + German collaboration | Domestic technology | Original US technology |
| Product Range | 8 series, 30+ models | 5 series, 15+ models | 6 series, 20+ models |
| Price Level | Μέσον (Best value for money) | Lower (Price competition) | Higher (Brand premium) |
| Delivery Time | 90-120 working days (standard) | 120-180 ημέρες | 180-240 days |
| Warranty Policy | 12 months complete + 24 months core | 12 months complete | 12 months complete |
| Τεχνική υποστήριξη | 24/7 English support + remote diagnosis | Weekday 8-hour support | Weekday 8-hour English support |
See Our Equipment in Action: China Customer Success
What Our Customers Are Saying
Ready to spec your line?
Send us your tray dimensions, target output, and market (NEMA / IEC / CE), and we’ll return a detailed configuration and price within 24 hours.
Συχνές ερωτήσεις
Μια μηχανή διαμόρφωσης καλωδιοδιαδρόμων είναι μια αυτοματοποιημένη βιομηχανική γραμμή παραγωγής, σχεδιασμένη για τη συνεχή ξετύλιξη, την ισοπέδωση, τη διάτρηση και τη διαμόρφωση επίπεδων μεταλλικών ταινιών σε κανάλια σχήματος U. Αυτά τα τελικά προφίλ χρησιμοποιούνται στις εμπορικές και βιομηχανικές κατασκευές για τη στήριξη, τη δρομολόγηση και την προστασία ηλεκτρικών καλωδίων και καλωδίων δεδομένων.
Αυτά τα μηχανήματα έχουν συνήθως σχεδιαστεί για την παραγωγή δύο βασικών τύπων δίσκων:
Δίσκοι με συμπαγή βάση: Τυποποιημένες αυλακώσεις σε σχήμα U με συμπαγή βάση για μέγιστη προστασία των καλωδίων.
Δίσκοι με οπές (αεριζόμενοι): Δίσκοι με πυκνά σχέδια οπών στο κάτω μέρος και στα πλαϊνά, ώστε να επιτρέπεται η ροή αέρα και να αποτρέπεται η υπερθέρμανση των καλωδίων. (Note: Cable “ladder” trays usually require a different type of production line that involves welding individual rungs to side rails.)
Οι καλωδιούρες πρέπει να υποστηρίζουν βαριά δέματα καλωδίων σε μεγάλα ανοίγματα, γι’ αυτό και τα μηχανήματα κατασκευάζονται ώστε να επεξεργάζονται υλικά δομικής ποιότητας. Στα συνήθη υλικά συγκαταλέγονται ο γαλβανισμένος χάλυβας, ο ψυχρής έλασης χάλυβας, ο ανοξείδωτος χάλυβας και το αλουμίνιο. Το τυπικό πάχος του υλικού κυμαίνεται από 1,0 mm έως 2,5 mm (ή έως 3,0 mm για βαριές βιομηχανικές εφαρμογές).
Επειδή οι καλωδιούρες παρουσιάζουν μεγάλες διαφορές ως προς το μέγεθος (π.χ., πλάτη από 50 mm έως 1000 mm ή και περισσότερο), οι σύγχρονες μηχανές διαμόρφωσης καλωδιούρων διαθέτουν ένα ρυθμιζόμενο σχεδιασμός διαμόρφωσης με κύλινδρο διπλής όψης (duplex) ή σε πρόβολο. Αντί να αντικαθιστά τα βαριά καλούπια με κυλίνδρους, ο χειριστής χρησιμοποιεί τον ηλεκτροκίνητο πίνακα ελέγχου για να διευρύνει ή να στενέψει μηχανικά την απόσταση μεταξύ της αριστερής και της δεξιάς βάσης κυλίνδρων, επιτρέποντας γρήγορες αλλαγές διαστάσεων μέσα σε λίγα λεπτά.
Οι διάτρητοι αγωγοί καλωδίων απαιτούν τεράστιο όγκο διάτρησης. Η γραμμή διαμόρφωσης με κύλινδρο είναι εξοπλισμένη με ένα ενσωματωμένο μηχάνημα βαρέως τύπου μηχανική ή υδραυλική πρέσα διάτρησης, που συνήθως βρίσκεται μεταξύ του ισοπεδωτή και της μηχανής διαμόρφωσης με κύλινδρο. Ένας εξαιρετικά ακριβής τροφοδότης με σερβομηχανισμό CNC ωθεί το επίπεδο μέταλλο μέσα στην πρέσα, η οποία διαμορφώνει τα πολύπλοκα σχέδια οπών πριν το μέταλλο διπλωθεί στο τελικό του σχήμα U.
Λόγω της έντονης και συνεχούς διάτρησης που απαιτείται για τα αεριζόμενα δίσκοι, αυτές οι γραμμές λειτουργούν γενικά λίγο πιο αργά από τις τυπικές μηχανές διαμόρφωσης με κύλινδρο. Οι μέσες ταχύτητες παραγωγής κυμαίνονται από 10 έως 15 μέτρα ανά λεπτό (περίπου 33 έως 50 πόδια ανά λεπτό). Εάν χρησιμοποιούνται δίσκοι με συμπαγές πυθμένα χωρίς οπές, η ταχύτητα μπορεί να αυξηθεί.
Η μηχανή διαμόρφωσης ρολών για καλωδιοθήκες χρησιμοποιεί ένα υδραυλικό σύστημα μετά την κοπή εξοπλισμένη με ειδικό καλούπι κοπής. Το καλούπι αυτό κατασκευάζεται κατά παραγγελία, ώστε να ταιριάζει απόλυτα με το σχήμα U του τελικού καλωδιοδρόμου (συμπεριλαμβανομένων των πλευρικών φλαντζών και των χειλοειδών προεξοχών). Κατά τη λειτουργία της, η κοπτική μηχανή κόβει το προφίλ στηρίζοντας πλήρως τα τοιχώματα, εξασφαλίζοντας έτσι ότι τα άκρα είναι καθαρά, χωρίς γρέζια και χωρίς να έχουν υποστεί σύνθλιψη.
Yes. The entire line—from the servo feeder and punching press to the roll former and cutting shear—is synchronized by an advanced PLC (Προγραμματιζόμενος Λογικός Ελεγκτής) and a touchscreen HMI. Operators can program the specific batch quantity, the length of each tray, and even the distance between the punched holes. Once set, the machine will run the entire batch completely unattended.
- Daily Maintenance: Clean rollers, check lubrication system, tighten bolts
- Weekly Maintenance: Check hydraulic oil level, clean electrical cabinet, test safety devices
- Monthly Maintenance: Replace filters, check transmission system, calibrate sensors
- Ετήσια Συντήρηση: Complete overhaul, replace worn parts, system upgrade
Believe Industry provides:
- On-site Installation: Professional engineer team for on-site installation guidance
- Operator Training: 3-5 days comprehensive training ensuring operator proficiency
- Maintenance Training: Equipment maintenance and troubleshooting training
- Απομακρυσμένη Υποστήριξη: 24/7 remote technical support service
- Spare Parts Supply: Rapid supply of original spare parts
- Complete Machine Warranty: 12 months (from installation acceptance date)
- Core Components Warranty: 24 months (motors, gear reducers, PLC)
- Lifetime Technical Support: Free technical consultation and software updates
- Quick Response: Technical support solutions within 48 hours
- Optimize Material Selection: Use high-quality coils to reduce breakage risk
- Regular Equipment Maintenance: Preventive maintenance reduces downtime
- Operator Training: Skilled operators increase efficiency by 15-20%
- Process Optimization: Adjust roller parameters, optimize forming speed
- Automation Upgrade: Add automatic feeding and stacking systems
📞 Request Your Quote Today
Ready to optimize your production efficiency and start manufacturing world-class cable trays?
Don’t wait to upgrade your capacity. Επικοινωνήστε μαζί μας τώρα to discuss your specific profile requirements (thickness, width, punching patterns) and request a detailed, customized quote for a Cable Tray Roll Forming Machine built precisely for your business needs.
Εταιρεία Βιομηχανίας Believe –
Leave your requirements before your leave to get a quick quote now!
