Τι είναι μια μονάδα διάτρησης στο Rollforming;

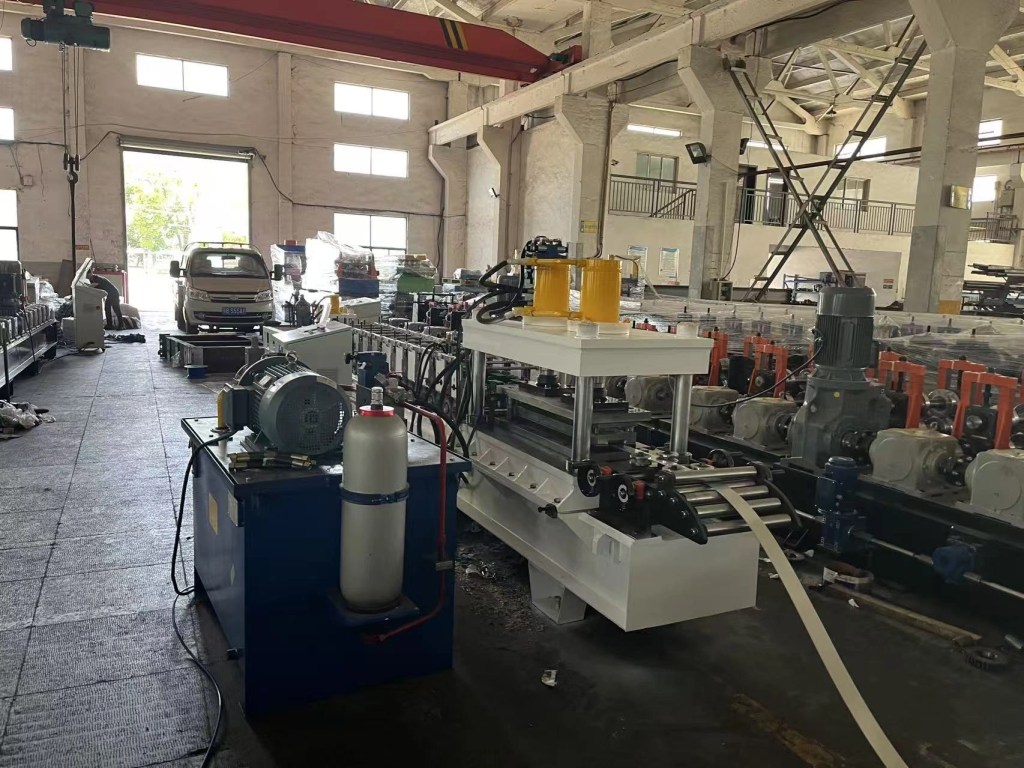

Μια μονάδα διάτρησης είναι ένα δευτερεύον λειτουργικό εξάρτημα σε μια γραμμή κυλινδρικής διαμόρφωσης που χρησιμοποιείται για τη δημιουργία οπών, εγκοπών ή σχισμών σε μια μεταλλική ταινία. Αυτές οι μονάδες χρησιμοποιούν σταθερές ή ιπτάμενες μήτρες, που τροφοδοτούνται από μηχανικές, πνευματικές ή υδραυλικές πρέσες, για την εκτέλεση διάτρησης ακριβείας είτε πριν, κατά τη διάρκεια είτε μετά τη διαδικασία διαμόρφωσης.
Η σύγχρονη γραμμή κυλινδρικής διαμόρφωσης δεν αφορά πλέον μόνο την κάμψη μετάλλου. Είναι ένα ολοκληρωμένο οικοσύστημα παραγωγής υψηλής ταχύτητας. Για να επιτευχθεί μέγιστη απόδοση στον κύκλο 2026.1, οι κατασκευαστές δίνουν προτεραιότητα στην ενσωμάτωση μονάδων διάτρησης υψηλής ταχύτητας απευθείας στη ροή παραγωγής. Με βάση τα τεχνικά πρότυπα από το Εγχειρίδιο διαμόρφωσης με ρολό, εδώ είναι τα επτά αποδεδειγμένα πλεονεκτήματα αυτών των συστημάτων.
Ενσωμάτωση Δευτερευουσών Λειτουργιών
Το σημαντικότερο πλεονέκτημα των σύγχρονων μονάδες διάτρησης είναι η ικανότητά τους να ενοποιούν τα στάδια παραγωγής.
- Οι πετονιές υψηλής ταχύτητας ενσωματώνουν πλέον διάτρηση, εγκοπή, τρύπημα με τρυπάνι και κοπή με γωνιακή κλίση σε μια ενιαία συνεχή διαδικασία.
- Εκτελώντας αυτές τις λειτουργίες σε σειρά, οι κατασκευαστές εξαλείφουν την ανάγκη για δευτερεύουσα διακίνηση, γεγονός που μειώνει δραστικά το κόστος εργασίας και τις απαιτήσεις χώρου στο δάπεδο.
- Αυτό είναι ιδιαίτερα κρίσιμο σε σύνθετα προφίλ, όπως αυτά που παράγονται από ένα Πλαίσιο πόρτας Roll Former, όπου οι εγκοπές των μεντεσέδων και των ασφαλειών πρέπει να ευθυγραμμίζονται τέλεια με την τελική καμπή.
Προηγμένος συγχρονισμός μέσω ιπτάμενων γραμμών
Για να διατηρηθεί η συνεχής κίνηση της μεταλλικής ταινίας, οι γραμμές υψηλής ταχύτητας χρησιμοποιούν “ιπτάμενες μήτρες”.
- Ιπτάμενος κύβος Οι επιταχυντές προσαρμόζουν την ταχύτητα της μήτρας με την ταχύτητα της κινούμενης ταινίας πριν εμπλακεί ο διατρητής.
- Αυτό επιτρέπει την απρόσκοπτη διάτρηση χωρίς διακοπή του κυλινδρικού διαμορφωτή, διατηρώντας υψηλούς ρυθμούς απόδοσης.
- Σε ορισμένες περιπτώσεις, ένα πνευματικά λειτουργούμενο “μαξιλάρι λαβής” είναι προσαρτημένο στη μήτρα για να ξεκινήσει η κίνηση ακόμη και πριν ο διατρητής εισέλθει στην ταινία.
Ανώτερη ευελιξία υλικών
Μονάδες διάτρησης είναι πλέον σχεδιασμένα για να χειρίζονται ένα ευρύ φάσμα υλικών, συμπεριλαμβανομένων των χαλύβων υψηλής αντοχής που χρησιμοποιούνται σε υποδομές.
- Τα σύγχρονα συστήματα επεξεργάζονται με επιτυχία χάλυβες με όρια διαρροής έως και 200.000 psi (1960 MPa), μια κοινή απαίτηση για ένα Μηχανή προστατευτικών κιγκλιδωμάτων αυτοκινητοδρόμων.
- Οι υδραυλικές πρέσες προτιμώνται συχνά για αυτές τις εφαρμογές βαρέως τύπου, επειδή παράγουν λιγότερους κραδασμούς και θόρυβο κατά την παράδοση της απαιτούμενης χωρητικότητας.
Ακρίβεια μέσω ανοχών “Πρώτα η απάντηση”
Η μέθοδος διάτρησης —είτε σε “σφιχτή γραμμή” (συνεχής) είτε σε “χαλαρή γραμμή” (με θηλιά)— επηρεάζει άμεσα την ακρίβεια του προϊόντος.
- Οι σφιχτές γραμμές που χρησιμοποιούν ιπτάμενες μήτρες παρέχουν συνεπή διαμήκη τοποθέτηση οπών ενώ το υλικό βρίσκεται υπό τάση.
- Για εξαιρετικά ακριβή μοτίβα οπών, όπως αυτά που βρίσκονται σε ένα Διάτρητη θήκη καλωδίων, οι πείροι "συλλογής" μπορούν να χρησιμοποιηθούν στη μήτρα για την εμπλοκή προ-τρυπημένων οπών, διασφαλίζοντας ότι οι επόμενες εργασίες διαμόρφωσης ή κοπής είναι τέλεια ευθυγραμμισμένες.
Αποτελεσματική διαχείριση σαλιγκαριών και απορριμμάτων
Η διάτρηση υψηλής ταχύτητας παράγει σημαντικό όγκο “γυαλιών” (άχρηστο μέταλλο).
- Σύγχρονος μονάδες διάτρησης διαθέτουν ενσωματωμένες χοάνες αποκομιδής απορριμμάτων και εγκοπές στην πλατφόρμα πρέσας.
- Τα γυμνοσάλιαγκες πέφτουν μέσα από αυτά τα ανοίγματα σε κουτιά συλλογής που βρίσκονται έξω από τη βάση του μηχανήματος, αποτρέποντας τις εμπλοκές και διασφαλίζοντας την ασφάλεια του χειριστή.
Περιστροφική διάτρηση για ακραίες ταχύτητες
Όταν οι ταχύτητες παραγωγής υπερβαίνουν τις δυνατότητες των παραδοσιακών παλινδρομικών πρεσσών, οι περιστροφικές μήτρες προσφέρουν μια λύση.
- Οι περιστροφικές μήτρες μπορούν να λειτουργήσουν σε ταχύτητες έως και 1000 ft/min (300 m/min).
- Είναι ιδανικά για επαναλαμβανόμενα μοτίβα, όπως αυτά που απαιτούνται για μεγάλους όγκους. Διαμορφωτές ρολού ηλιακών ραφιών, και είναι γενικά λιγότερο ακριβά από τις πολύπλοκες διατάξεις press-and-die.
- Ενώ είναι λιγότερο ευέλικτες από τις συμβατικές μεθόδους, παρέχουν ομοιόμορφα μοτίβα σε απαράμιλλες ταχύτητες.
Βελτιωμένη συμμόρφωση και ασφάλεια EEAT
Σύγχρονος μονάδες διάτρησης έχουν σχεδιαστεί με αυστηρά πρότυπα ασφάλειας και συντήρησης.
- Τυποποιημένες διαδικασίες κλειδώματος/επισήμανσης, όπως OSHA 29 CFR 1910.147, είναι απαραίτητα για τη συντήρηση υδραυλικών και πνευματικών συστημάτων.
- Τα αυτοματοποιημένα συστήματα λίπανσης μειώνουν την “συσσώρευση ψευδαργύρου” στα εργαλεία κατά την επεξεργασία γαλβανισμένων υλικών, διατηρώντας τόσο τη διάρκεια ζωής του εργαλείου όσο και την ποιότητα της επιφάνειας.
- Τηρώντας αυστηρά Συμμόρφωση με την Κίνα για τη διαμόρφωση ρολού διασφαλίζει ότι πληρούνται αυτά τα πρότυπα ασφάλειας και ποιότητας κατά τη διάρκεια της διεθνούς προμήθειας και εγκατάστασης.
6 Συχνές ερωτήσεις για επαγγελματίες ρολλοποίησης
Ποια είναι η διαφορά μεταξύ μιας σφιχτής και μιας χαλαρής γραμμής για διάτρηση;
Σε μια τεταμένη γραμμή, το υλικό κινείται συνεχώς, απαιτώντας μια “ιπτάμενη μήτρα” για να ταιριάζει με την ταχύτητα της ταινίας. Μια χαλαρή γραμμή χρησιμοποιεί μια θηλιά ταινίας, επιτρέποντας στο υλικό να σταματήσει στιγμιαία για διάτρηση σε μια στατική πρέσα.
Πώς μειώνετε τους κραδασμούς σε μια πρέσα διάτρησης υψηλής ταχύτητας;
Οι κραδασμοί μειώνονται χρησιμοποιώντας γωνίες κλίσης στις διατρήσεις και κλιμακωτά ύψη διατρήσεων για να αποτρέψετε την ταυτόχρονη πρόσκρουση όλων των εργαλείων στο υλικό.
Πότε πρέπει να χρησιμοποιώ περιστροφική μήτρα για διάτρηση;
Οι περιστροφικές μήτρες είναι ιδανικές για εφαρμογές υψηλής ταχύτητας (έως 1000 ft/min) όπου απαιτείται επαναλαμβανόμενο μοτίβο οπών, συνήθως σε υλικά πάχους κάτω των 0,070 ίντσες.
Πώς διαχειρίζεται η απόρριψη των σαλιγκαριών στις μονάδες προ-διάτρησης;
Τα γυμνοσάλιαγκες πέφτουν μέσα από εγκοπές στην πλατφόρμα πρέσας σε έναν αγωγό απορριμμάτων, ο οποίος τα οδηγεί σε ένα κουτί συλλογής έξω από τη βάση του μηχανήματος για να αποφευχθεί το μπλοκάρισμα.
Ποιος τύπος πρέσας είναι ο καλύτερος για διάτρηση βαρέως τύπου;
Οι υδραυλικές πρέσες προτιμώνται συχνά για μεγάλες ποσότητες, καθώς παράγουν τους λιγότερους κραδασμούς και θόρυβο, αν και οι μηχανικές πρέσες είναι στάνταρ για σταθερότητα σε υψηλές ταχύτητες.
Τι επηρεάζει την ανοχή μήκους διάτρησης;
Η ακρίβεια εξαρτάται από το σύστημα ανίχνευσης μήκους, την απόδοση του επιταχυντή μήτρας και τη σταθερότητα της ταχύτητας της ταινίας.
Είστε έτοιμοι να βελτιστοποιήσετε την παραγωγή σας σε ρολό 2026.1;
Η αρχιτεκτονική ενός μηχανήματος υψηλής ταχύτητας μονάδα διάτρησης είναι η καρδιά μιας σύγχρονης, κερδοφόρας γραμμής παραγωγής. Η ενσωμάτωση αυτών των συστημάτων δεν αφορά μόνο την προσθήκη κενών. Πρόκειται για τη δημιουργία μιας απρόσκοπτης, αυτοματοποιημένης ροής που εξαλείφει τον δευτερεύοντα χειρισμό και μεγιστοποιεί την απόδοση επένδυσης (ROI).
Μην αφήνετε τις χειροκίνητες δευτερεύουσες λειτουργίες να δημιουργούν συμφόρηση στις εγκαταστάσεις σας.
Συνεργαστείτε με τους Αρχιτέκτονες του Beli Rollforming 2026:
- Αναβαθμίστε τη γραμμή σας: Μετάβαση από στατικές πρέσες σε συστήματα ιπτάμενων μήτρων υψηλής ταχύτητας.
- Μηχανική Ακριβείας: Κατασκευάστε το δικό σας μονάδα διάτρησης για χειρισμό χαλύβων υψηλής αντοχής έως 200.000 psi.
- Διασφαλίστε τη μελλοντική απόδοση της επένδυσής σας (ROI): Εφαρμόστε περιστροφική διάτρηση για απαράμιλλες ταχύτητες σε επαναλαμβανόμενα μοτίβα μεγάλου όγκου.
[Επικοινωνήστε με την Beli Rollforming σήμερα] Συμβουλευτείτε την ομάδα μηχανικών μας για να σχεδιάσετε μια προσαρμοσμένη λύση διάτρησης, προσαρμοσμένη στην πολυπλοκότητα του προφίλ σας και στις απαιτήσεις ταχύτητας.
