Beli RollForming, istikrarlı depolama için en üst düzey çözümü sunar: uzmanlaşmış C Destekli Rulo Şekillendirme Makinesi. Özellikle palet raf üreticileri için tasarlanan bu ağır hizmet tipi endüstriyel hat, ham çelik bobinleri, raf sistemlerinin güvenliğini ve yük dağıtımını sağlayan hayati yapısal bileşenler olan yüksek hassasiyetli C desteklerine dönüştürüyor.
Bu C tipi destekler genellikle temel olarak kullanılır çapraz destek Dik çerçevelerdeki elemanlar. Genel rulo şekillendirme makinelerinden farklı olarak, makinemiz bu nişin benzersiz ihtiyaçlarını karşılayacak şekilde tasarlanmıştır: kalın malzemeleri (2,5 mm'ye kadar) işlemek, karmaşık açılı profiller oluşturmak ve üretim gecikmelerini ortadan kaldırmak için dakikada 20 metreye kadar hızlarda çalışmak. Bu 7 parçalı otomatik sistem, ham çeliği sağlam, dayanıklı ve OSHA uyumlu raf bileşenlerine dönüştürmenin anahtarıdır., hızlı.
🔓Bu Çapraz Destek Rulo Şekillendirme Makinesi Ne Üretir? Destekler ve Rolleri
Bizim C Destekli Rulo Şekillendirme Makinesi kritik bir üründe uzmanlaşmıştır: çelik C destekleri. Bu açılı profiller, palet raflarının sağlamlığının omurgasını oluşturur.
Bitmiş Ürün: Galvanizli veya soğuk haddelenmiş çelikten üretilen, 30×40 mm ile 50×60 mm arasında değişen (özel ölçüler mevcuttur) Hassas C Destekler. Her destek, dikmeler ve kirişlerle kolay montaj için önceden delinmiş deliklere sahiptir ve güvenilir bir yapı oluşturur. çapraz destek yapısal destek için.
Palet Raf Üreticilerinin Güvenilir C Desteklerine (Çapraz Desteklere) Neden İhtiyacı Var?
Yüksek kaliteli bir ürün kullanarak çapraz destekleme rulo şekillendirme makinesi Güvenli ve dayanıklı depolama sistemleri için pazarlık konusu olamaz:
Yük Dağılımı: C destekleri (çapraz destekler) ağırlığı raflardan dikmelere aktararak sarkmayı ve felaketle sonuçlanacak çökmeleri önler.
OSHA Uyumluluğu: Bileşenlerimiz, ağır envanterin (paletler, makineler, dökme mallar) taşınması için gerekli olan sıkı güvenlik standartlarını karşılamaktadır.
Maliyet Tasarrufu: Dayanıklı, hassas şekillendirilmiş destekler raf ömrünü uzatır ve değiştirme maliyetlerini önemli ölçüde azaltır.
Gerçek dünya uygulamaları: Depolar, e-ticaret dağıtım merkezleri ve üretim tesisleri, ürünlerimizin tutarlı çıktısına güvenmektedir. C Destekleme rulo şekillendirme makinesi operasyonların sorunsuz ve güvenli bir şekilde yürütülmesini sağlamak.

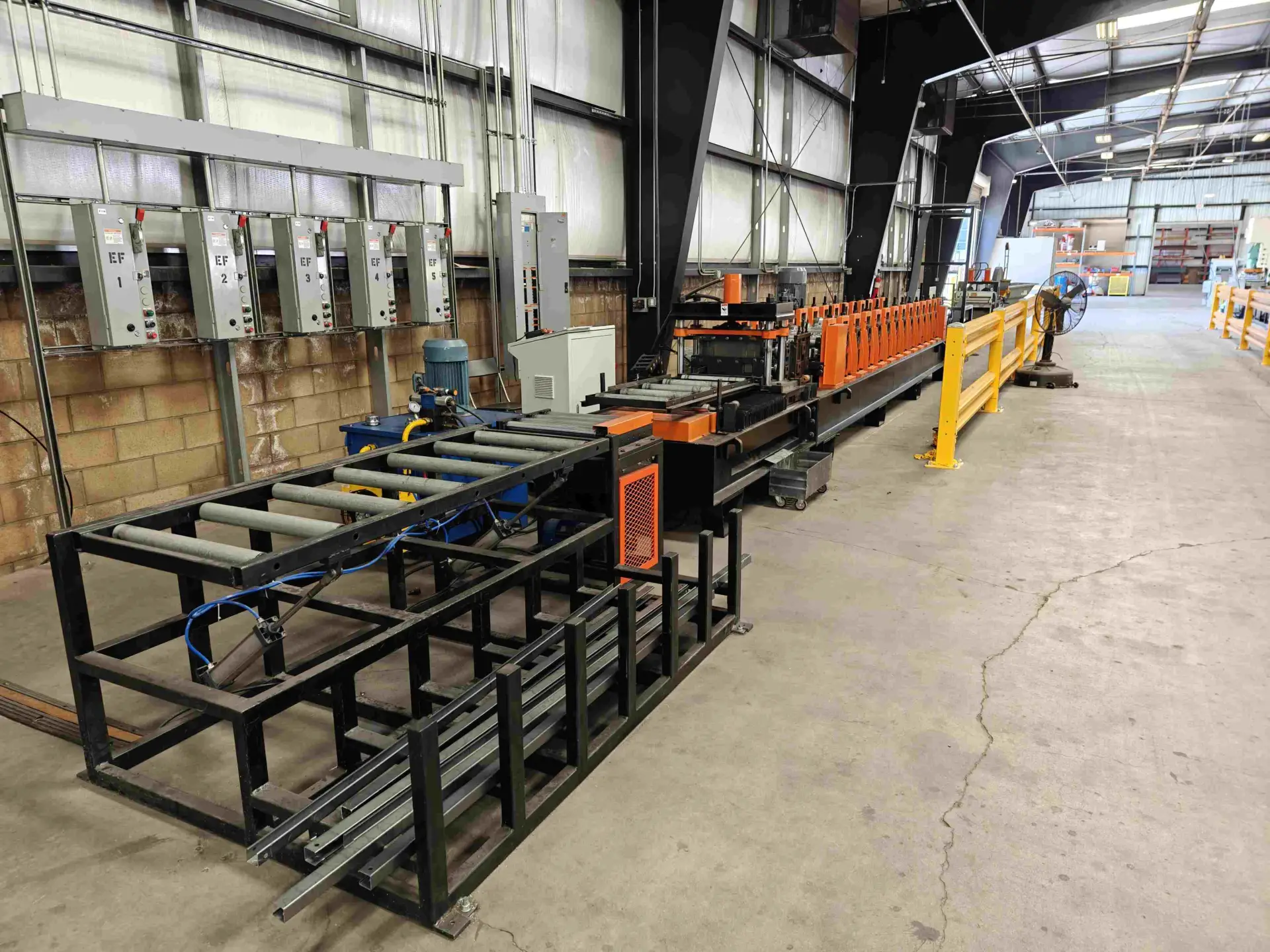

🗝️7 Parçalı Çapraz Destekli Rulo Şekillendirme Makinesi Sistemimizin Temel Bileşenleri
Beli'nin makinesi, kesintisiz ve verimli üretim sağlamak ve üretiminizin verimini en üst düzeye çıkarmak için 7 yüksek performanslı modülü bir araya getiriyor. C Destekli rulo şekillendirme operasyon:
Otomatik Rulo Açıcı
1000-2000 kg çelik bobinleri taşır; manuel yükleme gerektirmez.
Daha kalın malzemeler için standart otomatik veya opsiyonel hidrolik modeller arasından seçim yapın.
Servo Besleyici ve Delme Cihazı
Malzemeyi ± ile besler0,2 mm doğruluk ve montaj için delikler açar.
Atıkları azaltır 15% manuel delme düzeneklerine kıyasla.
Akümülatör
Oluşturulan destekleri geçici olarak depolar. Kesme veya aşağı akış işlemleri durursa, rulo şekillendirme hattı çalışmaya devam eder ve duruş süresini azaltır. 20%.
Rulo Şekillendirme Parçası (Makinenin kalbi)
Besleyici/Kılavuz: Çeliği sıkışmadan rulolara yönlendirir.
12-24 Dişli Kutusu Tahrikli Rulo Standları: C desteklerini tam açılara göre şekillendirir, tasarımınıza göre özelleştirilmiştir.
Düzleştirici: Tutarlı kalite için şekillendirme sonrası küçük eğrilikleri düzeltir.
Uçan Hidrolik Kesici: Destekleri istenilen uzunlukta keser hareket halindeyken—sıfır hız kaybı.
PLC Kontrolörü
Kolay kullanım için dokunmatik ekran arayüzü.
Farklı destek boyutları için tarifleri kaydedin, hat hızını izleyin ve gerçek zamanlı hata uyarıları alın.
Hidrolik İstasyon
Delici, kesici ve akümülatöre güç sağlar.
Minimum bakım ve azaltılmış sızıntı riski için kapalı pompalar kullanır.
Basit Otomatik Yığınlayıcı
Bitmiş destekleri otomatik olarak istifler - İşçiliği azaltır 30% manuel istiflemeye karşı.
⚙️ Teknik Özellikler: C Destekli Rulo Şekillendirme Makinesi
I. Genel Makine Parametreleri
| Parametre | Standart Spesifikasyon | İsteğe Bağlı Seçenekler / Özelleştirme |
| Ürün Profili | C Destek (Açısal Profil) | Z/Sigma Profilleri, Özel Açılar |
| Malzeme Türü | Galvanizli Çelik (GI), Soğuk Haddelenmiş Çelik (SPCC) | Paslanmaz Çelik, Alüminyum, Yüksek Mukavemetli Çelik |
| Malzeme Kalınlığı | 1,5 mm – 2,5 mm | 2,0-3,0 mm (Genişletilmiş Aralık) |
| Akma Dayanımı (σy) | Maksimum 345 MPa | 550 MPa'ya kadar (Daha ağır hizmet tipi rulolar/yapı gerektirir) |
| Web Boyutu (G) | 30mm –60 mm | Raf tasarımına göre özel boyutlar |
| Flanş Boyutu (F) | 20-50 mm | Raf tasarımına göre özel boyutlar |
| Hat Hızı (Etkili) | 6 – 12 m/dak | 15 – 20 m/dk'ya kadar (Uçan Makas ve Servo Sürücü gerektirir) |
| Tolerans (Uzunluk) | ±1,0 mm | ±0,5 mm (Yüksek Hassasiyet) |
| Tolerans (Profil) | ±0,3 mm | ±0,2 mm |
| Güç Gereksinimi | 380V/50Hz/3Ph | 400V/50Hz/3Ph, 220V/60Hz/3Ph |
II. Bileşen Özellikleri
A. Açma ve Besleme Sistemi
| Bileşen | Standart Spesifikasyon | İsteğe Bağlı Seçenekler / Özelleştirme |
| Rulo Açıcı Tipi | Otomatik Rulo Açıcı | Hidrolik Rulo Açıcı (Daha kalın/ağır rulolar için daha iyi) |
| Bobin Kapasitesi | 1500 kilo | 1000 kg / 2000 kg / 5000 kg (Ağır Hizmet) |
| Düzeltme/Seviyeleme | Sıkıştırma Rulosu Besleyici | Hassas Düzeltme Makinesi (yüksek mukavemetli malzemeler veya sıkı düzlük gereksinimleri için) |
| Delme Cihazı | Servo Besleyici ve Hidrolik Son Delme Kalıbı | Mekanik Ön Delme Presi |
| Delme Doğruluğu | ±0,2 mm | ±0,1 mm |
B. Rulo Şekillendirme Bölümü
| Bileşen | Standart Spesifikasyon | İsteğe Bağlı Seçenekler / Özelleştirme |
| Şekillendirme İstasyonları | 16 İstasyon (Geçiş) | 12 İstasyon (Daha hafif profiller) / 20-24 İstasyon (Karmaşık veya daha kalın profiller) |
| Sürücü Tipi | Dişli Kutusu Tahrikli (Zincirli veya Şaftlı) | Servo Motor Tahrikli (Daha yüksek hız, hassasiyet, enerji verimliliği) |
| Silindir Malzemesi | GCr15 (Söndürülmüş ve Temperlenmiş) | SKD11 veya Cr12 (Yüksek hacim/yüksek mukavemet için üstün aşınma direnci) |
| Silindir Sertliği | HRC 58-62 | HRC 60-64 |
| Ana Motor Gücü | 11 kW | 15 kW veya 18,5 kW (4,0 mm kalınlığındaki malzeme için) |
| Kılavuz Sistemi | Ayarlanabilir Giriş Kılavuzları | Hızlı Değiştirilebilir Kaset Takımı |
C. Kesme ve Son İşleme
| Bileşen | Standart Spesifikasyon | İsteğe Bağlı Seçenekler / Özelleştirme |
| Kesme Yöntemi | Uçan Hidrolik Kesici | Giyotin Kesici (Daha Yavaş) / Servo Uçan Makas (En Hızlı, En Hassas) |
| Bıçak Malzemesi | Cr12MoV | HSS (Yüksek Hızlı Çelik) |
| Hidrolik Güç | 7,5 kW | 11 kW (Ağır kesim için) |
| Çıkış Sistemi | Basit Otomatik Yığınlayıcı | Konveyörlü ve Paket Bağlamalı Otomatik İstifleyici |
D. Kontrol Sistemi
| Bileşen | Standart Spesifikasyon | İsteğe Bağlı Seçenekler / Özelleştirme |
| Kontrolör | PLC (Programlanabilir Mantık Denetleyicisi) | Gelişmiş PLC (Siemens/Allen-Bradley) |
| Arayüz | Dokunmatik Ekranlı HMI (İnsan-Makine Arayüzü) | Uzaktan Tanılama Modülü |
| Kodlayıcı | Döner Kodlayıcı (Uzunluk Ölçümü) | Yüksek Çözünürlüklü Servo Kodlayıcı |
| Özellikler | Uzunluk/Parti Ön Ayarı, Tarif Saklama | Gerçek zamanlı izleme, ERP/MES sistemleriyle entegrasyon |
Sonuç: Palet Raf Üretiminde Ortağınız
Palet rafı üreticileri için Beli RollForming C Destekli Rulo Şekillendirme Makinesi Kalite veya hassasiyetten ödün vermeden üretimi ölçeklendirmenin kesin anahtarıdır. 7 otomatik modülü, özelleştirilebilir özellikleri ve verimlilik ve atık azaltmaya yönelik sarsılmaz odaklanmasıyla, bu çapraz destekleme rulo şekillendirme makinesi Müşterilerinizin ihtiyaç duyduğu hassas bileşenleri hızlı ve tutarlı bir şekilde sunar.
İster küçük bir atölye olun ister büyük bir fabrika, çözümümüz ihtiyaçlarınıza uyum sağlar ve sektör taleplerinin önünde kalmanıza yardımcı olur.
En iyilerle çıktınızı artırmaya hazır olun C Destekleme rulo şekillendirme makinesi piyasada mı? Ücretsiz bir deneyim için ekibimizle iletişime geçin, hiçbir yükümlülük altına girmeden teklif alın: Ücretsiz Teklif Alın
Palet rafı sektörü trendlerine ilişkin bilgiler için: ProGMA: Palet Raf Güvenlik Standartları
❓ Sıkça Sorulan Sorular (SSS)
Bizim C Destekleme rulo şekillendirme makinesi 1,5 mm'den 2,0 mm'ye kadar kalınlıklardaki geniş bir malzeme yelpazesini işlemek üzere tasarlanmıştır. Bu esneklik, üreticilerin galvanizli veya soğuk haddelenmiş çelik kullanılarak hafif raf sistemlerinden ağır hizmet tipi palet raf sistemlerine kadar uygun C destekleri üretmelerine olanak tanır.
Uçan Hidrolik Kesici, yüksek hızlı verimliliği sağlayan kritik bir bileşendir. Bitmiş parçaları keser. çapraz destek profil makine hattı hala çalışırken, Bu, her kesim için hattın durması ihtiyacını ortadan kaldırır. Bu da şu sonucu verir: sıfır hız kaybı, etkili bir hat hızını korumanıza olanak tanır 15 m /dak ve günlük veriminizi önemli ölçüde artırır.
Evet. Beli RollForming makinesi son derece özelleştirilebilir. Standart boyutlar 30×20 mm ile 60×50 mm arasında değişse de, özel web ve flanş boyutları üretmek için rulo tasarımını ve şekillendirme ayaklarını (18 geçişe kadar) ayarlayabiliriz. Bu, çıktı kalitesinin C destekleri özel palet raf bileşeni tasarımlarınıza mükemmel şekilde uyum sağlar.
Makine, maksimum hassasiyeti sağlamak için bir Servo Besleyici ve Delme Cihazı kullanır. Önceden delinmiş tüm delikler için ±0,2 mm delme hassasiyeti bekleyebilirsiniz. Bu yüksek hassasiyet, makinenin son montajını kolaylaştırmak için olmazsa olmazdır. çapraz destek Dik çerçeveler sayesinde şantiyede oluşabilecek hataları ve montaj sorunlarını en aza indirir.
Dişli Kutusu Tahrikli sistem, özellikle 3,0 mm'den daha kalın malzemelerin işlenmesinde, geleneksel zincir tahrikli sistemlere kıyasla üstün tork ve denge sağlar. Bu tahrik tipi, tutarlı güç, azaltılmış bakım gereksinimleri ve uzun yıllar boyunca güvenilir çalışma sunarak, makinenizin uzun ömürlü ve dengeli olmasını sağlar. C Destekleme rulo şekillendirme makinesi.
Operasyonunuzun başarılı olmasını sağlamak için kapsamlı destek sağlıyoruz. Standart paketimiz profesyonel hizmetleri içerir. yerinde kurulum eğitimi personeliniz için ayrıntılı operasyonel kılavuzlar ve özel uzaktan sorun giderme destek. Ayrıca, garanti ediyoruz $24/7$ planlanmamış kesintileri en aza indirmek için yedek parça erişimi C Destekleme rulo şekillendirme makinesi.
Dayanıklılık, ekipmanlarımızın temel özelliklerinden biridir. Yüksek kaliteli malzemeler kullanıyoruz. GCr15 (sertleştirilmiş rulman çeliği) Kalın çeliğin şekillendirilmesinde önemli rol oynayan silindirler için çapraz destek. Uygun bakım ve onarımla, bu silindirler uzun yıllar dayanacak şekilde üretilmiştir. 5 yıl değiştirmeye ihtiyaç duymadan önce tutarlı üretim sağlayarak, düşük toplam sahip olma maliyetini garantiler çapraz destekleme rulo şekillendirme makinesi.
PLC (Programlanabilir Mantık Denetleyicisi) sistemi, sezgisel bir dokunmatik ekranlı HMI (İnsan-Makine Arayüzü) özelliğine sahiptir. Temel avantajlarından biri, üretim tariflerini kaydet farklı C destekleri Operatörler, uzunluk, delme desenleri ve parti miktarları gibi parametreler için ayarları hızla geri çağırabilir; bu sayede kurulum süresi ve palet rafı bileşen siparişleri arasında geçiş yaparken operatör hatası riski önemli ölçüde azalır.
