تقدم شركة Beli RollForming الحل الأمثل لتخزين المستودعات المستقرة: نظام التخزين المتخصص آلة تشكيل الأسطوانة C Bracing. تم تصميم هذا الخط الصناعي عالي التحمل خصيصًا لمصنعي رفوف المنصات، حيث يحول ملفات الفولاذ الخام إلى دعامات C عالية الدقة - وهي المكونات الهيكلية الحيوية التي تضمن سلامة وتوزيع الأحمال في أنظمة الرفوف.
غالبًا ما تعمل هذه الأقواس C كدعامات أساسية دعامة متقاطعة عناصر في إطارات عمودية. بخلاف آلات تشكيل اللفائف التقليدية، صُممت آلتنا لتلبية المتطلبات الفريدة لهذا المجال: معالجة مواد سميكة (حتى 2.5 مم)، وتشكيل مقاطع بزوايا معقدة، والعمل بسرعات تصل إلى 20 مترًا في الدقيقة لتجنب أي تأخير في الإنتاج. هذا النظام الآلي المكون من 7 أجزاء هو مفتاح تحويل الفولاذ الخام إلى مكونات رفوف مستقرة ومتينة ومتوافقة مع معايير إدارة السلامة والصحة المهنية (OSHA)., سريع.
🔓ماذا تُنتج آلة تشكيل اللفائف المتقاطعة؟ دعامات C ودورها
ملكنا آلة تشكيل الأسطوانة C Bracing متخصصة في منتج أساسي واحد: دعامات فولاذية على شكل حرف C. تُشكل هذه المقاطع المائلة أساس استقرار رفوف المنصات.

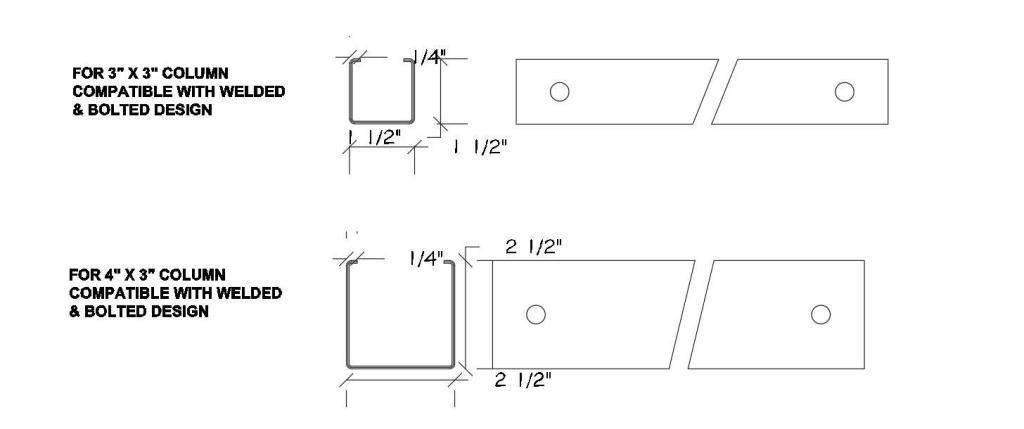

المنتج النهائي: دعامات C دقيقة بأحجام تتراوح من 30×40 مم إلى 50×60 مم (تتوفر أحجام مخصصة)، مصنوعة من الفولاذ المجلفن أو المدرفل على البارد. تتميز كل دعامة بفتحات مثقوبة مسبقًا لسهولة التركيب مع القوائم والعوارض، مما يُشكل دعامة موثوقة. دعامة متقاطعة للدعم الهيكلي.
لماذا يحتاج مصنعو رفوف المنصات إلى دعامات C موثوقة (دعامات متقاطعة)
باستخدام جودة عالية آلة تشكيل اللفائف المتقاطعة لا يمكن التفاوض بشأن أنظمة التخزين الآمنة والمتينة:
توزيع الحمل: تنقل الدعامات C (الدعامات المتقاطعة) الوزن من الأرفف إلى القوائم، مما يمنع الترهل والانهيار الكارثي.
الامتثال لإدارة السلامة والصحة المهنية: تتوافق مكوناتنا مع معايير السلامة الصارمة المطلوبة للتعامل مع المخزون الثقيل (المنصات، والآلات، والبضائع السائبة).
توفير التكاليف: تعمل الدعامات المتينة والمصممة بدقة على إطالة عمر الرفوف، مما يقلل بشكل كبير من تكاليف الاستبدال.
التطبيقات في العالم الحقيقي: تعتمد المستودعات ومراكز تنفيذ التجارة الإلكترونية ومصانع التصنيع على الإنتاج المستمر لمنتجاتنا آلة تشكيل لفائف الدعامات C للحفاظ على سير العمليات بسلاسة وأمان.

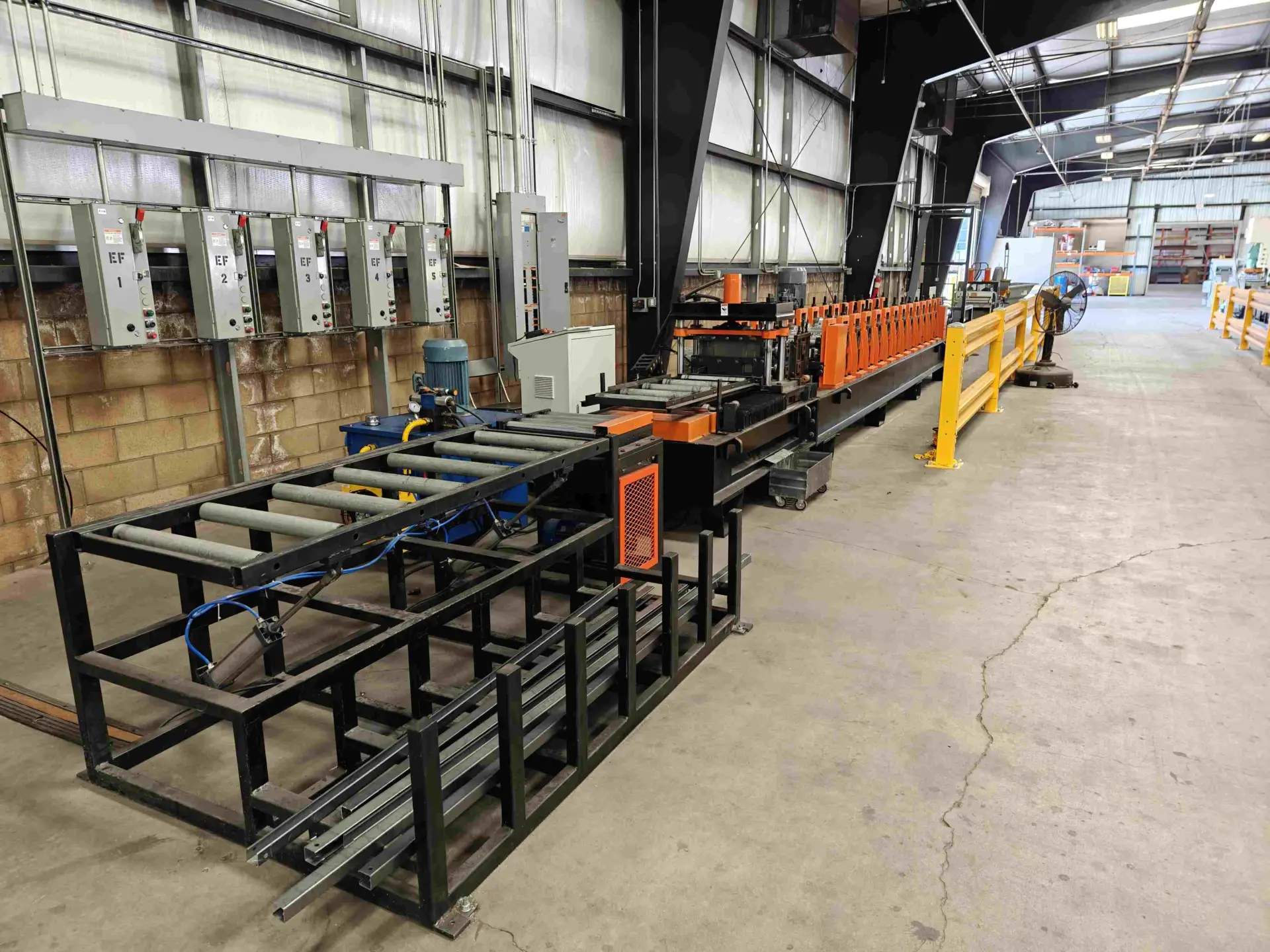

🗝️المكونات الرئيسية لنظام آلة تشكيل اللفائف المتقاطعة المكونة من 7 أجزاء
تجمع ماكينة بيلي بين 7 وحدات عالية الأداء لضمان إنتاج سلس وفعال وتعظيم إنتاجية عملك تشكيل لفة الدعامة C عملية:
آلة فك اللفائف الأوتوماتيكية
يتعامل مع ملفات فولاذية بوزن يتراوح بين 1000 إلى 2000 كجم - ولا يتطلب تحميلًا يدويًا.
اختر بين النماذج الأوتوماتيكية القياسية أو النماذج الهيدروليكية الاختيارية للمواد الأكثر سمكًا.
وحدة تغذية المؤازرة وجهاز الثقب
يغذي المواد بـ ±0.2 ملم الدقة ويثقب الثقوب للتجميع.
يقلل النفايات بنسبة 15% مقارنة بإعدادات اللكم اليدوية.

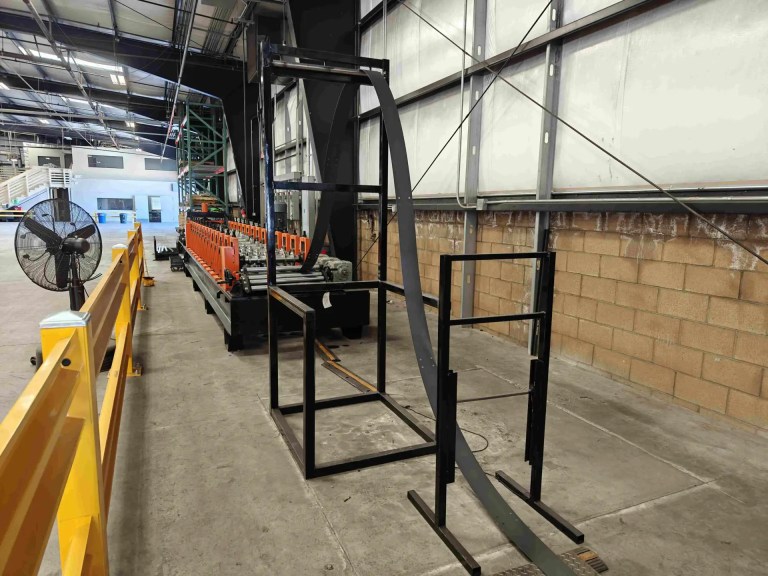

المُراكم
يُخزّن الدعامات المُشكّلة مؤقتًا. في حال توقف عمليات القطع أو عمليات ما بعد الإنتاج، يستمر خط تشكيل اللفائف بالعمل، مما يُقلّل وقت التوقف بمقدار 20%.
جزء تشكيل اللفة (قلب الآلة)

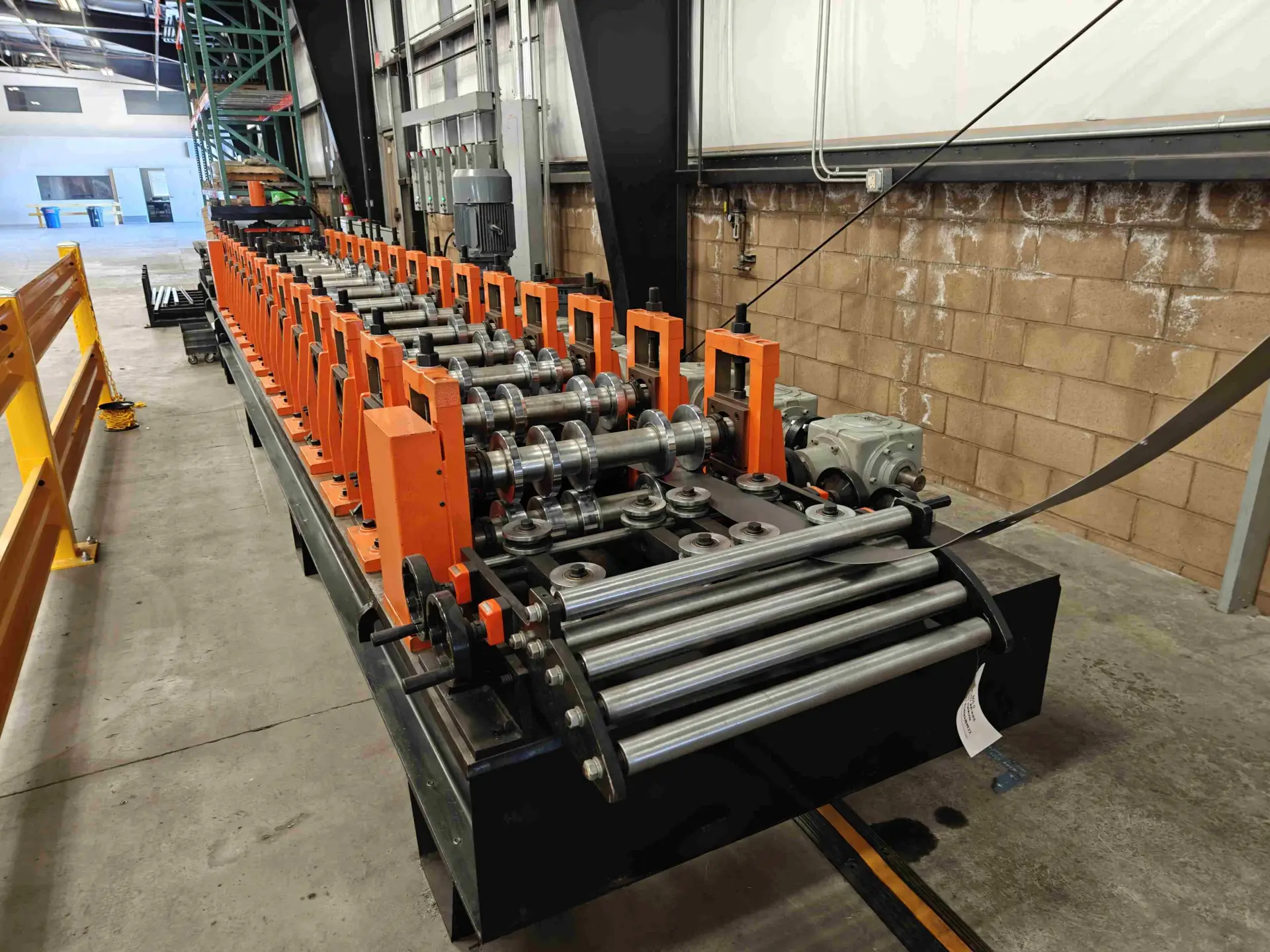

المغذي/الموجه: يوجه الفولاذ إلى اللفائف دون التشويش.
12-24 حاملات لفات مدفوعة بصندوق تروس: تشكل دعامات C بزوايا دقيقة، مخصصة لتصميمك.
أداة تقويم الشعر: تعمل على تصحيح الانحناءات البسيطة بعد التشكيل للحصول على جودة ثابتة.

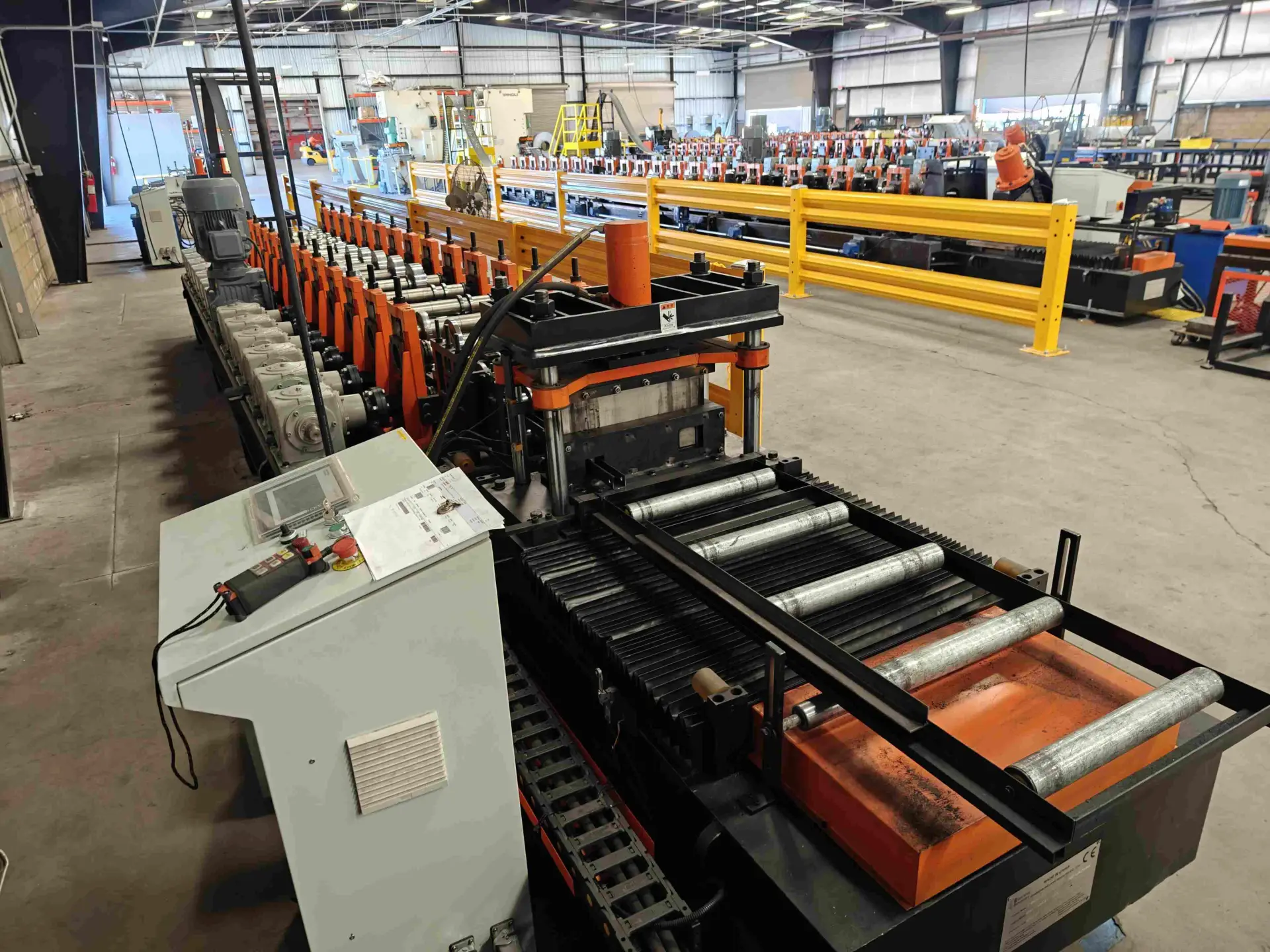

قاطع هيدروليكي طائر: يقطع الدعامات حسب الطول أثناء التحرك-عدم فقدان السرعة.
وحدة تحكم PLC
واجهة شاشة تعمل باللمس لسهولة التشغيل.
احفظ الوصفات لأحجام مختلفة من الأقواس، وراقب سرعة الخط، واحصل على تنبيهات الأخطاء في الوقت الفعلي.
محطة هيدروليكية
يزود المثقب والقاطع والمجمع بالطاقة.
تستخدم مضخات محكمة الغلق لتوفير الحد الأدنى من الصيانة وتقليل خطر التسرب.
مكدس تلقائي بسيط
تكديس الأقواس النهائية تلقائيًا - مما يقلل العمالة بمقدار 30% مقابل التكديس اليدوي.
⚙️ المواصفات الفنية: آلة تشكيل الأسطوانة C Bracing
I. معلمات الآلة العامة
| المعلمة | المواصفات القياسية | خيارات اختيارية / تخصيص |
| ملف تعريف المنتج | دعامة على شكل حرف C (ملف بزاوية) | ملفات تعريف Z/Sigma، زوايا مخصصة |
| نوع المادة | الفولاذ المجلفن (GI)، الفولاذ المدرفل على البارد (SPCC) | الفولاذ المقاوم للصدأ والألومنيوم والفولاذ عالي القوة |
| سمك المادة | 1.5 مم – 2.5 مم | 2.0-3.0 ملم (نطاق موسع) |
| قوة الخضوع (σy) | الحد الأقصى 345 ميجا باسكال | حتى 550 ميجا باسكال (يتطلب لفات/هيكلًا أكثر قوة) |
| حجم الويب (W) | 30 مم -60 مم | أحجام مخصصة لكل تصميم رفوف |
| حجم الشفة (F) | 20-50 ملم | أحجام مخصصة لكل تصميم رفوف |
| سرعة الخط (الفعّالة) | 6 – 12 م/دقيقة | حتى 15 – 20 مترًا/دقيقة (يتطلب القص الطائر ومحرك السيرفو) |
| التسامح (الطول) | ±1.0 مم | ±0.5 مم (دقة عالية) |
| التسامح (الملف الشخصي) | ±0.3 ملم | ±0.2 ملم |
| متطلبات الطاقة | 380 فولت/50 هرتز/3 طور | 400 فولت/50 هرتز/3 طور، 220 فولت/60 هرتز/3 طور |
II. مواصفات المكونات
أ. نظام فك اللفائف والتغذية
| عنصر | المواصفات القياسية | خيارات اختيارية / تخصيص |
| نوع فك اللفة | جهاز فك اللفائف التلقائي | جهاز فك الملفات الهيدروليكي (أفضل للملفات الأكثر سمكًا/ثقلًا) |
| سعة الملف | 1500 كجم | 1000 كجم / 2000 كجم / 5000 كجم (الخدمة الشاقة) |
| تقويم/تسوية | وحدة تغذية الأسطوانة المضغوطة | مستوي الدقة (للمواد عالية القوة أو متطلبات التسوية الصارمة) |
| جهاز اللكم | وحدة تغذية المؤازرة وقوالب التثقيب الهيدروليكية | مكبس التثقيب المسبق الميكانيكي |
| دقة اللكم | ±0.2 ملم | ±0.1 ملم |
ب. قسم تشكيل اللفائف
| عنصر | المواصفات القياسية | خيارات اختيارية / تخصيص |
| محطات التشكيل | 16 محطة (تصاريح) | 12 محطة (ملفات تعريف أخف) / 20-24 محطة (ملفات تعريف معقدة أو أكثر سمكًا) |
| نوع محرك الأقراص | يتم تشغيله بواسطة صندوق تروس (سلسلة أو عمود) | محرك سيرفو (سرعة أعلى، دقة، كفاءة في استخدام الطاقة) |
| مادة الأسطوانة | GCr15 (مُخمَّد ومُقَسّى) | SKD11 أو Cr12 (مقاومة فائقة للتآكل للحجم الكبير/القوة العالية) |
| صلابة الأسطوانة | لجنة حقوق الإنسان 58-62 | لجنة حقوق الإنسان 60-64 |
| قوة المحرك الرئيسي | 11 كيلو واط | 15 كيلو واط أو 18.5 كيلو واط (للمواد بسمك 4.0 مم) |
| نظام التوجيه | أدلة الدخول القابلة للتعديل | أدوات الكاسيت سريعة التغيير |
ج. القطع والمعالجة اللاحقة
| عنصر | المواصفات القياسية | خيارات اختيارية / تخصيص |
| طريقة القطع | القاطع الهيدروليكي الطائر | قاطع المقصلة (أبطأ) / مقص الطيران المؤازر (الأسرع والأكثر دقة) |
| مادة الشفرة | Cr12MoV | الفولاذ عالي السرعة (HSS) |
| الطاقة الهيدروليكية | 7.5 كيلو واط | 11 كيلو واط (للقطع الشاق) |
| نظام التغذية الخارجية | مكدس تلقائي بسيط | مكدس أوتوماتيكي مع ناقل وربط الحزمة |
د. نظام التحكم
| عنصر | المواصفات القياسية | خيارات اختيارية / تخصيص |
| وحدة التحكم | PLC (وحدة التحكم المنطقية القابلة للبرمجة) | PLC متقدم (Siemens/Allen-Bradley) |
| واجهة | شاشة اللمس HMI (واجهة الإنسان والآلة) | وحدة التشخيص عن بعد |
| مُشفِّر | مشفر دوار (قياس الطول) | مُشفِّر سيرفو عالي الدقة |
| سمات | الطول/الدفعة المحددة مسبقًا، تخزين الوصفة | المراقبة في الوقت الفعلي والتكامل مع أنظمة ERP/MES |
الخلاصة: شريكك في إنتاج رفوف المنصات
بالنسبة لمصنعي رفوف المنصات، فإن Beli RollForming آلة تشكيل الأسطوانة C Bracing هو الحل الأمثل لتوسيع نطاق الإنتاج دون التضحية بالجودة أو الدقة. بفضل 7 وحدات آلية، ومواصفات قابلة للتخصيص، وتركيز ثابت على الكفاءة وتقليل النفايات، آلة تشكيل اللفائف المتقاطعة توفر المكونات الدقيقة التي يحتاجها عملاؤك - بسرعة وبشكل ثابت.
سواء كنت تمتلك ورشة عمل صغيرة أو مصنعًا كبيرًا، فإن حلنا يتكيف مع احتياجاتك ويساعدك على البقاء في صدارة متطلبات الصناعة.
مستعد لتعزيز إنتاجك بأفضل ما يمكن آلة تشكيل لفائف الدعامات C في السوق؟ اتصل بفريقنا للحصول على استشارة مجانية, ، عرض أسعار بدون التزام: احصل على عرض أسعار مجاني
للحصول على رؤى حول اتجاهات صناعة رفوف المنصات: ProGMA: معايير سلامة رفوف المنصات
❓ الأسئلة الشائعة
ملكنا آلة تشكيل لفائف الدعامات C صُممت هذه الدعامات للتعامل مع مجموعة واسعة من المواد، وتتناسب تحديدًا مع سماكات تتراوح بين 1.5 مم و2.0 مم. تتيح هذه المرونة للمصنعين إنتاج دعامات C مناسبة للأرفف الخفيفة وحتى أنظمة رفوف المنصات شديدة التحمل، باستخدام الفولاذ المجلفن أو المدرفل على البارد.
القاطع الهيدروليكي الطائر هو عنصر أساسي يضمن كفاءة عالية السرعة. يقطع المنتج النهائي دعامة متقاطعة حساب تعريفي بينما لا يزال خط الآلة يعمل, ، مما يلغي الحاجة إلى توقف الخط عند كل قطع. وينتج عن هذا فقدان السرعة صفر, ، مما يسمح لك بالحفاظ على سرعة خط فعالة تصل إلى 15 م/دقيقة وتعزيز إنتاجك اليومي بشكل كبير.
نعم. تتميز آلة تشكيل اللفائف من بيلي بقابليتها العالية للتخصيص. تتراوح الأحجام القياسية بين 30×20 مم و60×50 مم، ويمكننا تعديل تصميم اللفائف وحوامل التشكيل (حتى 18 تمريرة) لإنتاج أحجام مخصصة من الأشرطة والشفة. هذا يضمن جودة الإنتاج. دعامة على شكل حرف C يتوافق تمامًا مع تصميمات مكونات رفوف المنصات الخاصة بك.
تستخدم الآلة وحدة تغذية مؤازرة وجهاز تثقيب لضمان أقصى دقة. يمكنك توقع دقة تثقيب تبلغ ±0.2 مم لجميع الثقوب المحفورة مسبقًا. هذه الدقة العالية ضرورية لتبسيط التجميع النهائي لـ دعامة متقاطعة مع الإطارات المستقيمة، يتم تقليل الأخطاء ومشاكل التركيب في موقع العمل.
يوفر نظام التشغيل بعلبة تروس عزم دوران واستقرارًا فائقين مقارنةً بالأنظمة التقليدية التي تعمل بالسلسلة، خاصةً عند معالجة مواد أكثر سمكًا (3.0 مم). يوفر هذا النوع من المحركات قوة ثابتة، ومتطلبات صيانة أقل، وتشغيلًا موثوقًا به لسنوات عديدة، مما يضمن طول عمر واستقرار جهازك. آلة تشكيل لفائف الدعامات C.
نقدم دعمًا شاملًا لضمان نجاح عملياتك. تتضمن باقتنا القياسية خدمات احترافية التدريب على التثبيت في الموقع لموظفيك، أدلة تشغيلية مفصلة، ومعلومات مخصصة استكشاف الأخطاء وإصلاحها عن بعد الدعم. علاوة على ذلك، نحن نضمن $24/7$ الوصول إلى قطع الغيار لتقليل أي توقف غير مخطط له لسيارتك آلة تشكيل لفائف الدعامات C.
المتانة سمة أساسية لمعداتنا. نستخدم مواد عالية الجودة مثل GCr15 (فولاذ محمل مقسّى) بالنسبة للبكرات، والتي تعتبر ضرورية لتشكيل الفولاذ السميك المستخدم في دعامة متقاطعة. مع العناية والصيانة المناسبة، تم تصميم هذه الأسطوانات لتدوم أكثر من 5 سنوات من الإنتاج المستمر قبل الحاجة إلى الاستبدال، مما يضمن إجمالي تكلفة ملكية منخفضة لمنتجاتك آلة تشكيل اللفائف المتقاطعة.
يتميز نظام وحدة التحكم المنطقية القابلة للبرمجة (PLC) بشاشة لمس تفاعلية (HMI). ومن أهم مزاياه القدرة على: حفظ وصفات التصنيع لمختلف دعامة على شكل حرف C الأحجام والسماكات. يمكن للمشغلين استعادة إعدادات معلمات مثل الطول، وأنماط الثقب، وكميات الدفعات بسرعة، مما يقلل بشكل كبير من وقت الإعداد وخطر خطأ المشغل عند التبديل بين طلبات مكونات رفوف المنصات.
