Beli RollForming präsentiert die ultimative Lösung für stabile Lagerhaltung: die spezialisierte C-Verstrebungs-Walzformmaschine. Diese speziell für Hersteller von Palettenregalen entwickelte, robuste Industrieanlage verwandelt Rohstahlcoils in hochpräzise C-Verstrebungen – die entscheidenden Strukturbauteile, die die Sicherheit und Lastverteilung von Regalsystemen gewährleisten.
Diese C-förmigen Klammern dienen oft als essentielle Kreuzverstrebung Elemente in Ständerrahmen. Im Gegensatz zu herkömmlichen Profilwalzmaschinen ist unsere Maschine speziell für die besonderen Anforderungen dieser Nische konzipiert: Verarbeitung dicker Materialien (bis zu 2,5 mm), Formung komplexer Winkelprofile und Geschwindigkeiten von bis zu 20 m/min zur Vermeidung von Produktionsverzögerungen. Dieses 7-teilige automatisierte System ist der Schlüssel zur Umwandlung von Rohstahl in stabile, langlebige und OSHA-konforme Regalkomponenten., schnell.
🔓Was produziert diese Profiliermaschine für Kreuzverstrebungen? C-Verstrebungen und ihre Funktion
Unser C-Verstrebungs-Walzformmaschine Das Unternehmen hat sich auf ein entscheidendes Produkt spezialisiert: C-förmige Stahlstreben. Diese Winkelprofile bilden das Rückgrat der Stabilität von Palettenregalen.

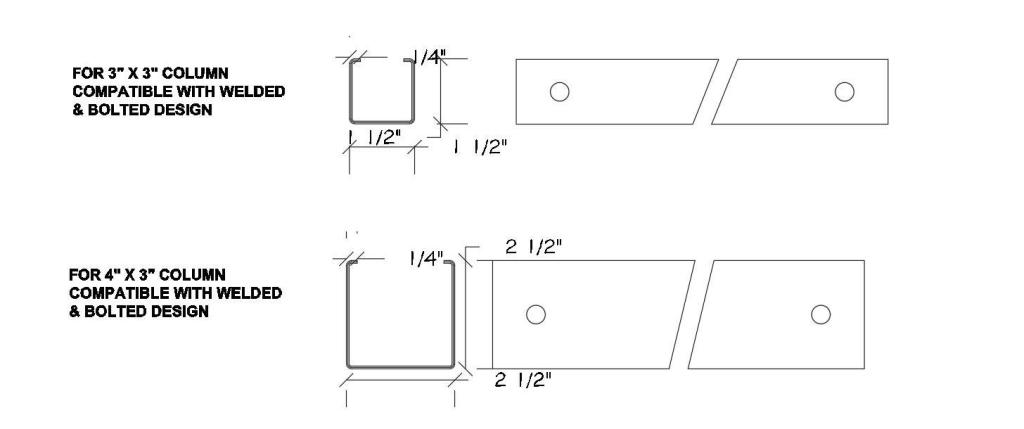

Fertiges Produkt: Präzisions-C-Streben in den Größen 30×40 mm bis 50×60 mm (Sonderanfertigungen möglich), gefertigt aus verzinktem oder kaltgewalztem Stahl. Jede Strebe verfügt über vorgebohrte Löcher zur einfachen Montage mit Ständern und Trägern und bildet so eine zuverlässige Konstruktion. Kreuzverstrebung zur strukturellen Unterstützung.
Warum Hersteller von Palettenregalen zuverlässige C-Verstrebungen (Kreuzverstrebungen) benötigen
Verwendung eines hochwertigen Querverstrebungs-Walzformmaschine ist für sichere und langlebige Aufbewahrungssysteme unabdingbar:
Lastverteilung: C-förmige Verstrebungen (Kreuzverstrebungen) übertragen das Gewicht von den Regalböden auf die Ständer und verhindern so ein Durchhängen und einen katastrophalen Einsturz.
OSHA-Konformität: Unsere Komponenten erfüllen die strengen Sicherheitsstandards, die für den Umgang mit schweren Gütern (Paletten, Maschinen, Schüttgüter) erforderlich sind.
Kosteneinsparungen: Langlebige, präzisionsgeformte Streben verlängern die Lebensdauer des Regalsystems und reduzieren die Ersatzkosten erheblich.
Anwendungsbeispiele aus der Praxis: Lagerhäuser, E-Commerce-Logistikzentren und Produktionsstätten sind auf die gleichbleibende Leistung unserer Produkte angewiesen. C-Verstrebungs-Walzformmaschine um einen reibungslosen und sicheren Betriebsablauf zu gewährleisten.
🗝️Wichtigste Komponenten unseres 7-teiligen Profilwalzmaschinensystems für Kreuzverstrebungen

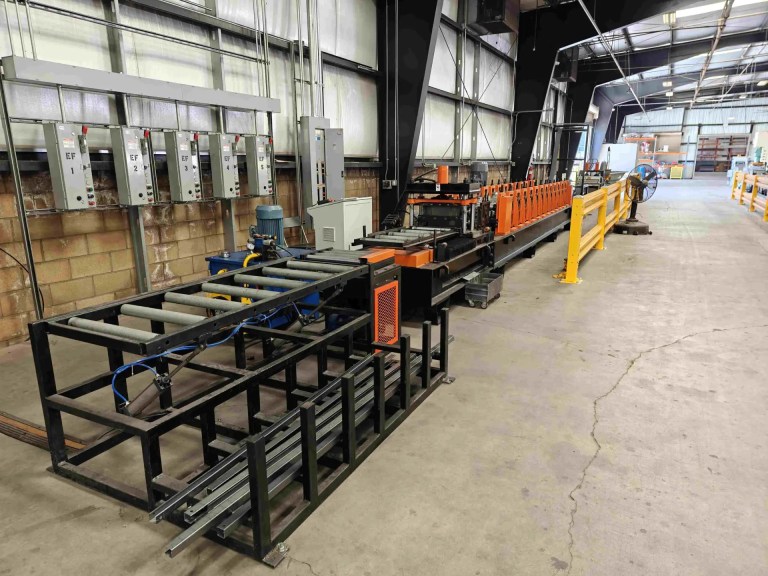

Die Maschine von Beli kombiniert 7 Hochleistungsmodule, um eine reibungslose und effiziente Produktion zu gewährleisten und den Durchsatz Ihrer Anlage zu maximieren. C-Verstrebung Walzformung Betrieb:

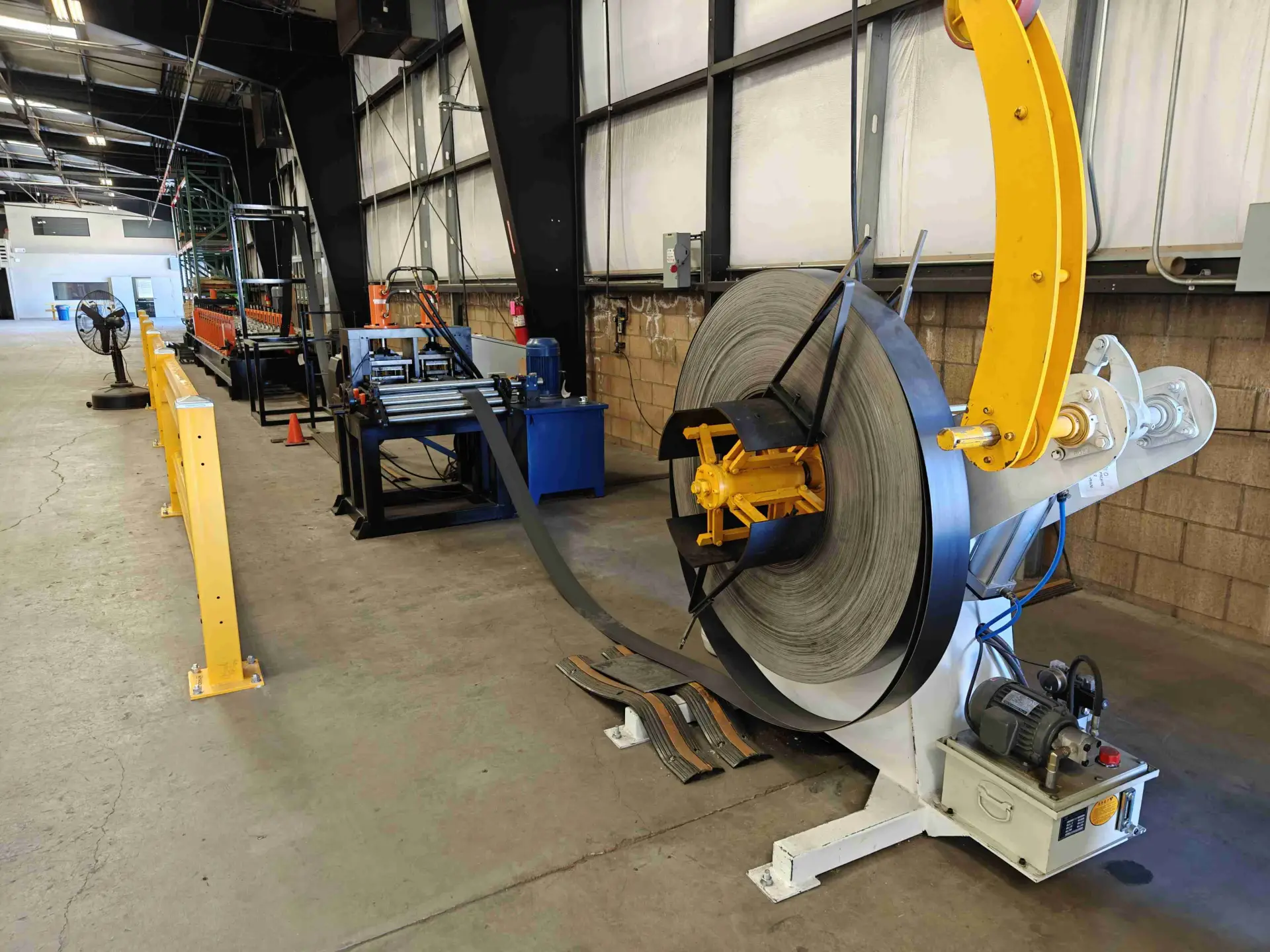

Automatischer Abwickler
Verarbeitet Stahlcoils von 1000-2000 kg – manuelle Beladung nicht erforderlich.
Wählen Sie zwischen Standard-Automatikmodellen oder optionalen Hydraulikmodellen für dickere Materialien.

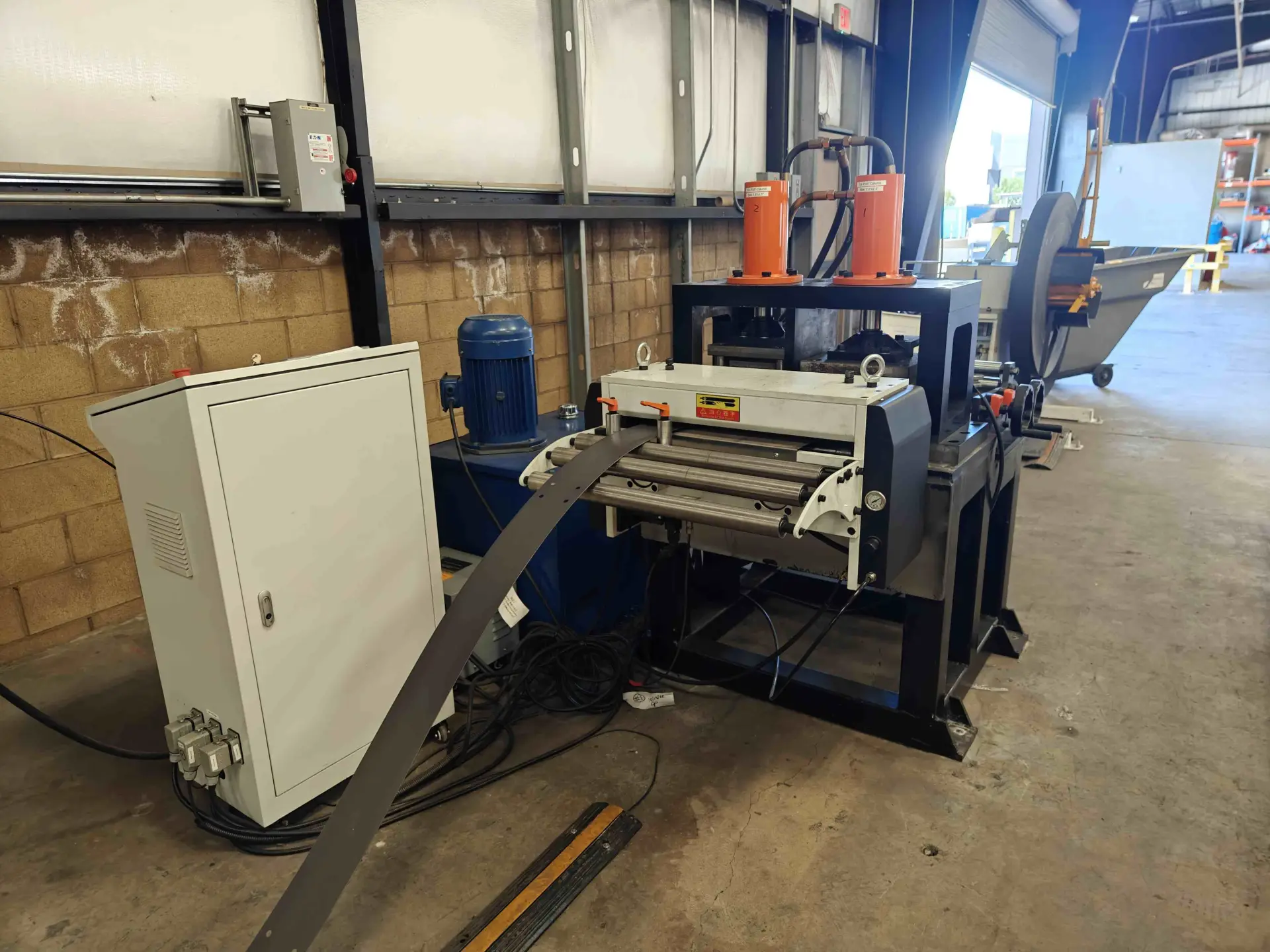

Servo-Zuführer und Stanzvorrichtung
Zufuhrmaterial mit ±0,2 mm Präzision und Stanzlöcher für die Montage.
Reduziert Abfall um 15% im Vergleich zu manuellen Stanzvorrichtungen.

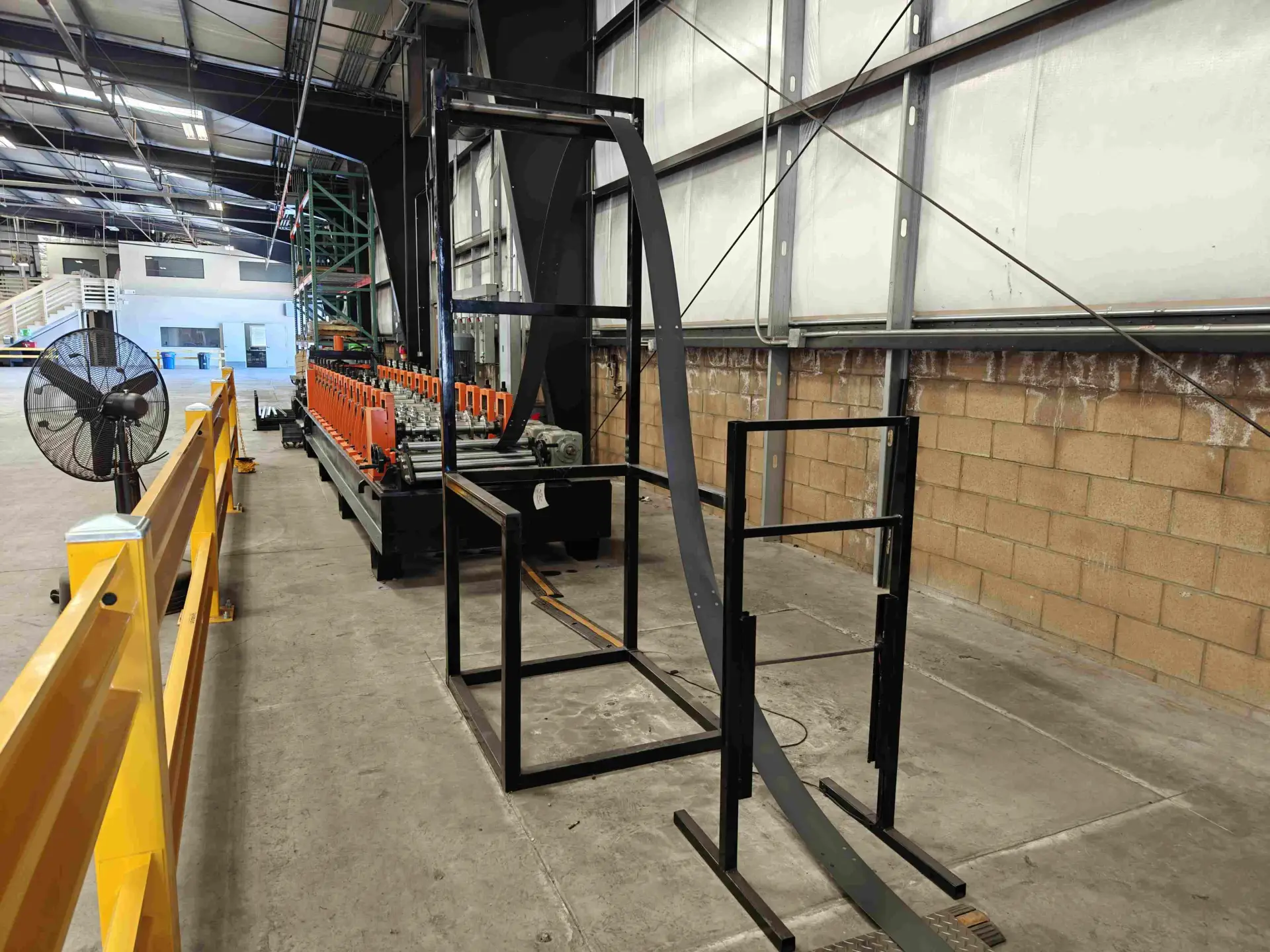

Akkumulator
Die Lager fertigen provisorische Stützen an. Sollten Schneid- oder nachgelagerte Prozesse ausfallen, läuft die Rollformanlage weiter, wodurch die Ausfallzeiten reduziert werden. 20%.
Walzformteil (Das Herzstück der Maschine)

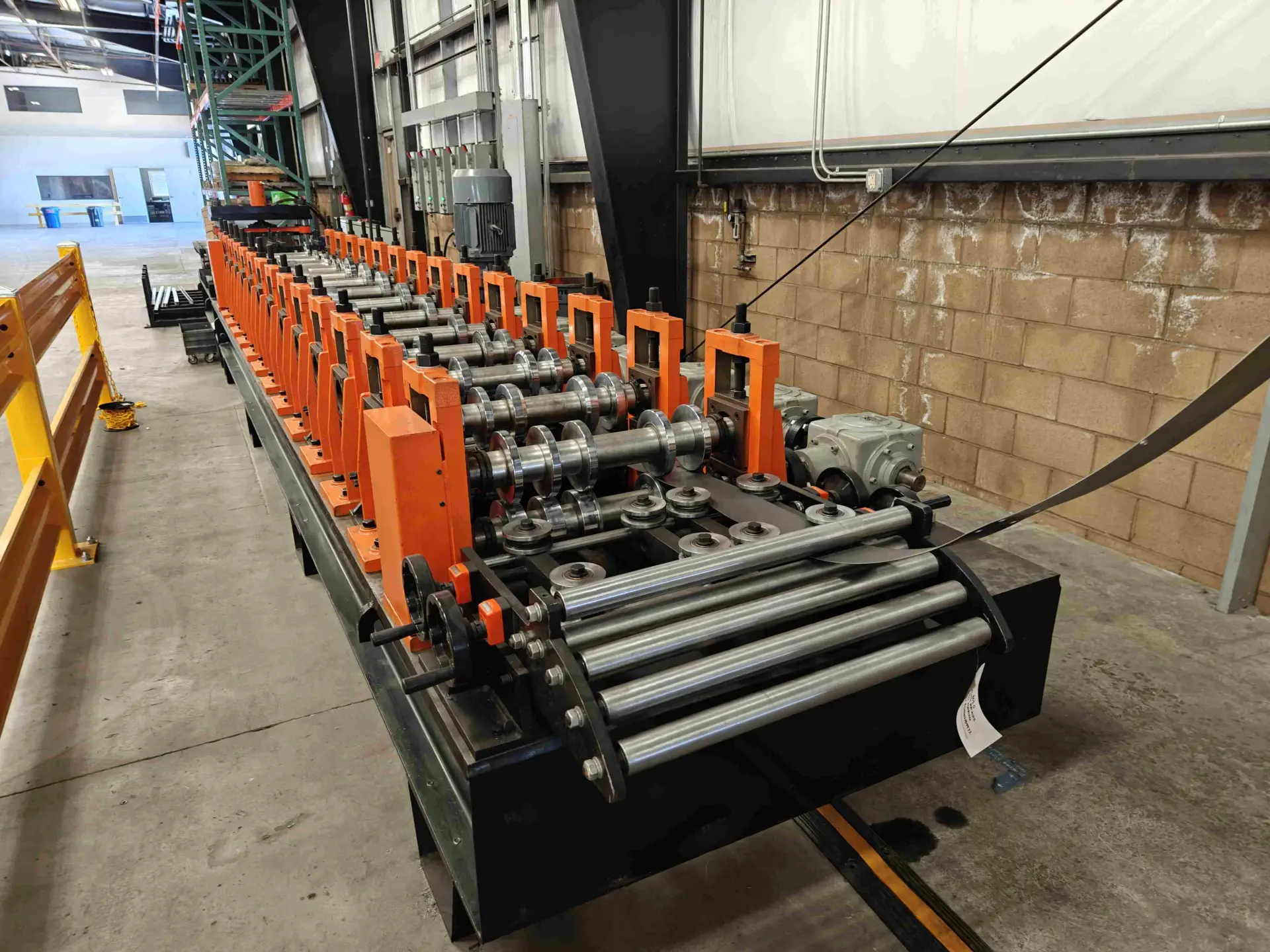

Zuführung/Führung: Leitet den Stahl ohne Verstopfungen in die Walzen.
12-24 Getriebegetriebene Rollständer: Formen C-Streben auf exakte Winkel, individuell an Ihr Design angepasst.
Richtgerät: Korrigiert kleinere Biegungen nach dem Umformen für eine gleichbleibende Qualität.

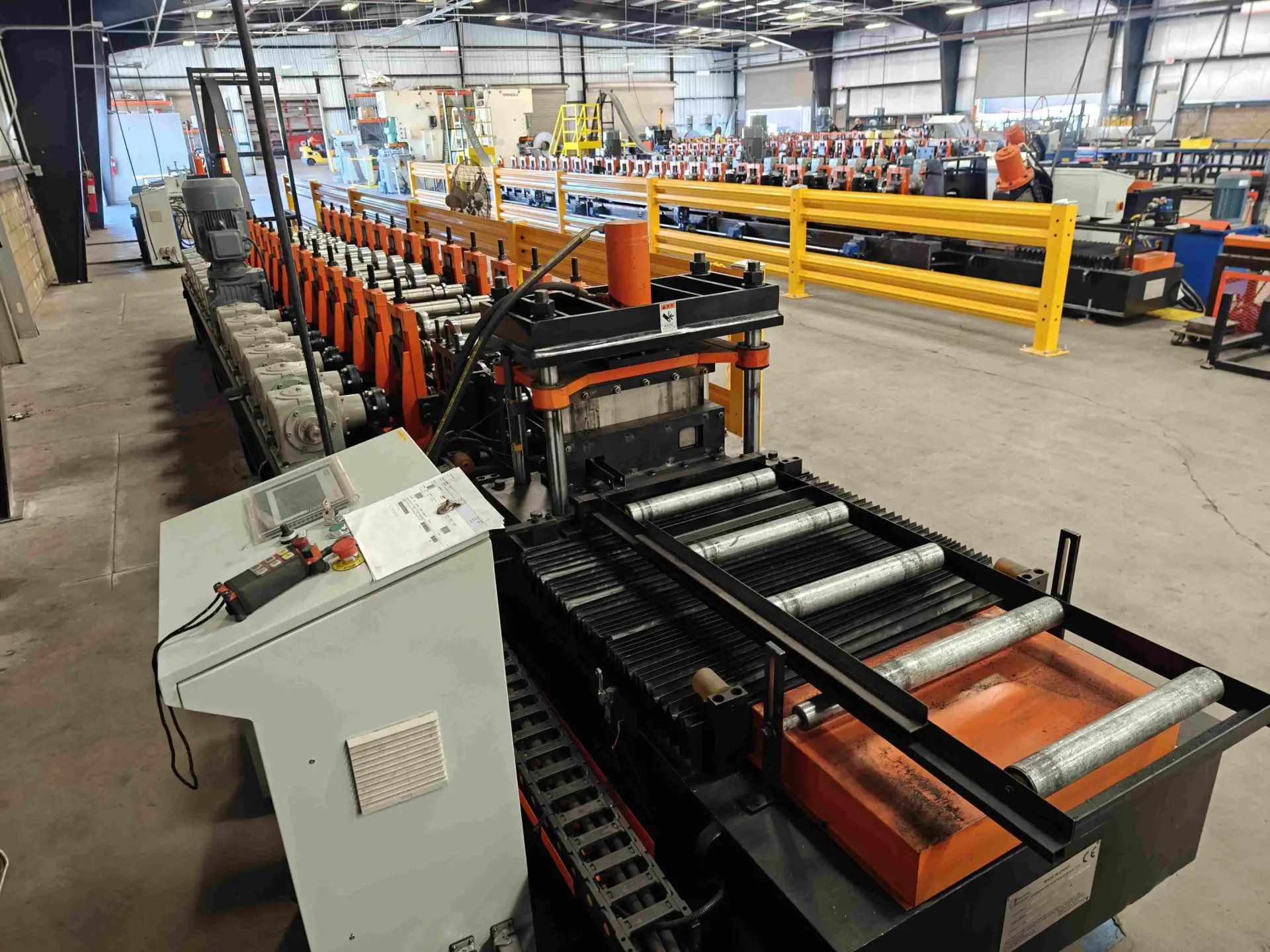

Fliegende Hydraulikschneidemaschine: Schneidet Streben auf die gewünschte Länge zu während der Bewegung—kein Geschwindigkeitsverlust.
SPS-Steuerung
Touchscreen-Oberfläche für einfache Bedienung.
Speichern Sie Rezepte für verschiedene Klammergrößen, überwachen Sie die Liniengeschwindigkeit und erhalten Sie Fehlermeldungen in Echtzeit.
Hydraulikstation
Versorgt den Stanzer, den Schneidapparat und den Akkumulator mit Strom.
Verwendet gekapselte Pumpen für minimalen Wartungsaufwand und reduziertes Leckagerisiko.
Einfacher automatischer Stapler
Automatische Stapelung fertiger Zahnspangen – Reduziert den Arbeitsaufwand um 30% im Vergleich zum manuellen Stapeln.
⚙️ Technische Spezifikationen: C-Streben-Profilierwalzmaschine
I. Allgemeine Maschinenparameter
| Parameter | Standardspezifikation | Optionale Auswahlmöglichkeiten / Anpassungsmöglichkeiten |
| Produktprofil | C-Strebe (Winkelprofil) | Z/Sigma-Profile, benutzerdefinierte Winkel |
| Materialart | Verzinkter Stahl (GI), kaltgewalzter Stahl (SPCC) | Edelstahl, Aluminium, hochfester Stahl |
| Materialstärke | 1,5 mm – 2,5 mm | 2,0–3,0 mm (Erweiterter Bereich) |
| Streckgrenze (σy) | Max. 345 MPa | Bis zu 550 MPa (Erfordert verstärkte Walzen/Konstruktion) |
| Webgröße (B) | 30 mm – 60 mm | Kundenspezifische Größen je nach Regalsystem |
| Flanschgröße (F) | 20-50 mm | Kundenspezifische Größen je nach Regalsystem |
| Liniengeschwindigkeit (effektiv) | 6 – 12 m/min | Bis zu 15 – 20 m/min (Erfordert fliegende Schere und Servoantrieb) |
| Toleranz (Länge) | ±1,0 mm | ±0,5 mm (Hohe Präzision) |
| Toleranz (Profil) | ±0,3 mm | ±0,2 mm |
| Leistungsbedarf | 380 V/50 Hz/3 Phasen | 400 V/50 Hz/3 Phasen, 220 V/60 Hz/3 Phasen |
II. Komponentenspezifikationen
A. Abwickel- und Zuführungssystem
| Komponente | Standardspezifikation | Optionale Auswahlmöglichkeiten / Anpassungsmöglichkeiten |
| Abwicklertyp | Automatischer Abwickler | Hydraulischer Abwickler (Besser für dickere/schwerere Spulen) |
| Spulenkapazität | 1500 kg | 1000 kg / 2000 kg / 5000 kg (Schwerlast) |
| Richten/Nivellieren | Quetschwalzenzuführung | Präzisionsrichtmaschine (für hochfeste Werkstoffe oder strenge Anforderungen an die Planheit) |
| Stanzgerät | Servo-Vorschub und hydraulisches Nachstanzwerkzeug | Mechanische Vorstanzpresse |
| Schlaggenauigkeit | ±0,2 mm | ±0,1 mm |
B. Walzprofilierbereich
| Komponente | Standardspezifikation | Optionale Auswahlmöglichkeiten / Anpassungsmöglichkeiten |
| Bahnhöfe bilden sich | 16 Stationen (Pässe) | 12 Stationen (Leichtere Profile) / 20-24 Stationen (Komplexe oder dickere Profile) |
| Laufwerkstyp | Getriebeantrieb (Ketten- oder Wellenantrieb) | Servomotorbetrieben (Höhere Geschwindigkeit, Präzision, Energieeffizienz) |
| Walzenmaterial | GCr15 (vergütet) | SKD11 oder Cr12 (Überlegene Verschleißfestigkeit für hohe Volumen/hohe Festigkeit) |
| Walzenhärte | HRC 58-62 | HRC 60-64 |
| Hauptmotorleistung | 11 kW | 15 kW oder 18,5 kW (bei 4,0 mm dickem Material) |
| Leitsystem | Verstellbare Einstiegshilfen | Schnellwechsel-Kassettenwerkzeug |
C. Zuschneiden und Nachbearbeitung
| Komponente | Standardspezifikation | Optionale Auswahlmöglichkeiten / Anpassungsmöglichkeiten |
| Schneidemethode | Fliegender Hydraulikschneider | Guillotine-Schneidemaschine (langsamer) / Servo-Flugschere (am schnellsten, präzisesten) |
| Klingenmaterial | Cr12MoV | HSS (Hochgeschwindigkeitsstahl) |
| Hydraulische Kraft | 7,5 kW | 11 kW (Für schwere Schneidarbeiten) |
| Auslaufsystem | Einfacher automatischer Stapler | Automatischer Stapler mit Förderband und Bündelumreifung |
D. Steuerungssystem
| Komponente | Standardspezifikation | Optionale Auswahlmöglichkeiten / Anpassungsmöglichkeiten |
| Regler | SPS (Speicherprogrammierbare Steuerung) | Fortgeschrittene SPS (Siemens/Allen-Bradley) |
| Schnittstelle | Touchscreen-HMI (Mensch-Maschine-Schnittstelle) | Ferndiagnosemodul |
| Encoder | Drehgeber (Längenmessung) | Hochauflösender Servo-Encoder |
| Merkmale | Länge/Charge voreingestellt, Rezeptspeicher | Echtzeitüberwachung, Integration mit ERP/MES-Systemen |
Fazit: Ihr Partner in der Palettenregalproduktion
Für Hersteller von Palettenregalen, die Beli RollForming C-Verstrebungs-Walzformmaschine ist der entscheidende Schlüssel zur Produktionsskalierung ohne Kompromisse bei Qualität oder Präzision. Mit 7 automatisierten Modulen, anpassbaren Spezifikationen und einem konsequenten Fokus auf Effizienz und Abfallreduzierung ist dies Querverstrebungs-Walzformmaschine liefert genau die Komponenten, die Ihre Kunden benötigen – schnell und zuverlässig.
Ob kleine Werkstatt oder große Fabrik – unsere Lösung passt sich Ihren Bedürfnissen an und hilft Ihnen, den Anforderungen der Branche immer einen Schritt voraus zu sein.
Bereit, Ihre Leistung mit dem Besten zu steigern C-Verstrebungs-Walzformmaschine auf dem Markt? Kontaktieren Sie unser Team für ein kostenloses Angebot., Unverbindliches Angebot: Jetzt kostenlos ein Angebot anfordern
Für Einblicke in die Trends der Palettenregalindustrie: ProGMA: Sicherheitsstandards für Palettenregale
❓ Häufig gestellte Fragen (FAQ)
Unser C-Verstrebungs-Walzformmaschine ist für die Verarbeitung einer breiten Palette von Materialien ausgelegt und eignet sich insbesondere für Materialstärken von 1,5 mm bis 2,0 mm. Diese Flexibilität ermöglicht es Herstellern, C-Verstrebungen aus verzinktem oder kaltgewalztem Stahl herzustellen, die sowohl für leichte Regalsysteme als auch für hochbelastbare Palettenregalsysteme geeignet sind.
Der fliegende Hydraulikschneider ist eine entscheidende Komponente, die für hohe Geschwindigkeit und Effizienz sorgt. Er schneidet das fertige Material. Kreuzverstrebung Profil während die Maschinenlinie noch läuft, Dadurch entfällt die Notwendigkeit, die Produktionslinie für jeden Schnitt anzuhalten. Dies führt dazu, dass Null Geschwindigkeitsverlust, wodurch Sie eine effektive Leitungsgeschwindigkeit von bis zu aufrechterhalten können 15 m/min und steigert Ihre tägliche Leistung deutlich.
Ja. Die Beli Rollformmaschine ist hochgradig anpassbar. Während die Standardgrößen von 30 × 20 mm bis 60 × 50 mm reichen, können wir das Walzendesign und die Formständer (bis zu 18 Durchgänge) so einstellen, dass wir kundenspezifische Steg- und Flanschgrößen herstellen können. Dies gewährleistet die optimale Qualität der gefertigten Produkte. C-Verstrebung Passt perfekt zu Ihren spezifischen Palettenregalkomponenten.
Die Maschine nutzt einen Servo-Vorschub und eine Stanzvorrichtung, um höchste Präzision zu gewährleisten. Sie können eine Stanzgenauigkeit von ±0,2 mm für alle vorgebohrten Löcher erwarten. Diese hohe Präzision ist unerlässlich für die einfache Endmontage. Kreuzverstrebung durch die aufrechten Rahmen werden Fehler und Passprobleme auf der Baustelle minimiert.
Ein Getriebeantrieb bietet im Vergleich zu herkömmlichen Kettenantrieben ein überlegenes Drehmoment und eine höhere Stabilität, insbesondere bei der Verarbeitung dickerer Materialien ab 3,0 mm. Dieser Antriebstyp gewährleistet eine konstante Leistung, einen geringeren Wartungsaufwand und einen zuverlässigen Betrieb über viele Jahre und sichert so die Langlebigkeit und Stabilität Ihrer Maschine. C-Verstrebungs-Walzformmaschine.
Wir bieten umfassende Unterstützung, um den Erfolg Ihres Projekts sicherzustellen. Unser Standardpaket beinhaltet professionelle Unterstützung. Installationsschulung vor Ort für Ihre Mitarbeiter, detaillierte Betriebshandbücher und dedizierte Fehlerbehebung per Fernzugriff Unterstützung. Darüber hinaus garantieren wir $24/7$ Um ungeplante Ausfallzeiten zu minimieren, ist der Zugriff auf Ersatzteile jederzeit möglich. C-Verstrebungs-Walzformmaschine.
Langlebigkeit ist ein Hauptmerkmal unserer Geräte. Wir verwenden hochwertige Materialien wie GCr15 (gehärteter Wälzlagerstahl) für die Walzen, die für die Formgebung des dicken Stahls, der verwendet wird, unerlässlich sind Kreuzverstrebung. Bei sachgemäßer Pflege und Wartung sind diese Walzen auf eine Lebensdauer von über 10 Jahren ausgelegt. 5 Jahre durch gleichbleibende Produktion, bevor ein Austausch erforderlich ist, was niedrige Gesamtbetriebskosten für Ihr Gerät gewährleistet. Querverstrebungs-Walzformmaschine.
Das SPS-System (Speicherprogrammierbare Steuerung) verfügt über eine intuitive Touchscreen-Benutzeroberfläche (HMI – Mensch-Maschine-Schnittstelle). Ein wesentlicher Vorteil ist die Möglichkeit, Herstellungsrezepte speichern für verschiedene C-Verstrebung Größen und Dicken. Bediener können Einstellungen für Parameter wie Länge, Stanzmuster und Losgrößen schnell abrufen, wodurch die Rüstzeiten und das Risiko von Bedienungsfehlern beim Wechsel zwischen Palettenregalkomponentenaufträgen drastisch reduziert werden.
