Bir R Panel Rulo Şekillendirme Makinesi uzmanlaşmış bir soğuk haddeleme sistemi Bu makine, metal bobinleri birden fazla çelik silindir istasyonundan sürekli olarak bükerek R Panel metal çatı ve cephe kaplama levhaları üretir. Açıkta kalan bağlantı elemanı uygulamaları için tasarlanan makine, belirli özelliklere sahip paneller üretir. 36 inç (914 mm) kapsama genişliği, 1,25 inç (31,75 mm) kaburga yüksekliği, ve malzeme kalınlığını destekler 22–24 numara (0,76–0,53 mm). R panel profilleri, Kuzey Amerika'da konut, ticari ve tarımsal inşaatlarda yaygın olarak kullanılmaktadır (Kaynak: Metal Yapı Derneği, 2024).
R Paneli Nedir?

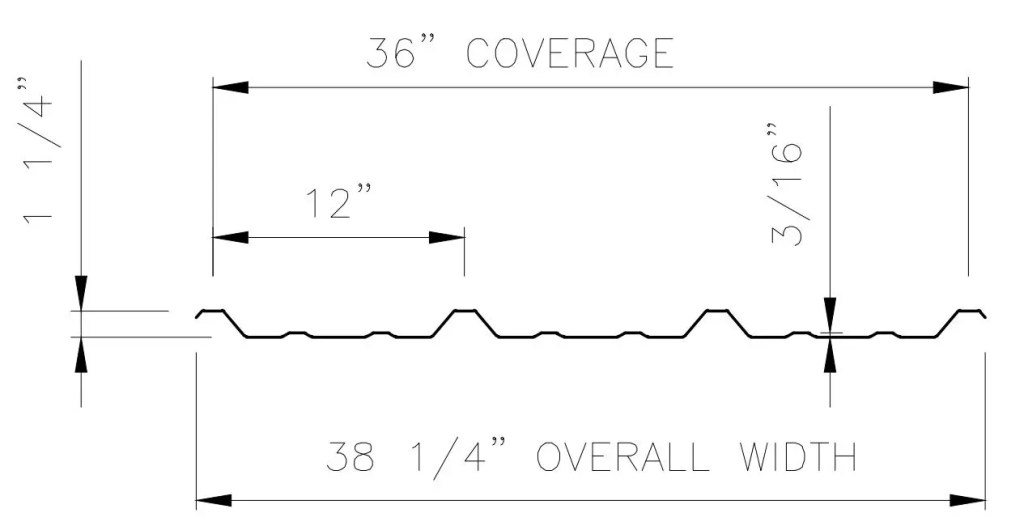

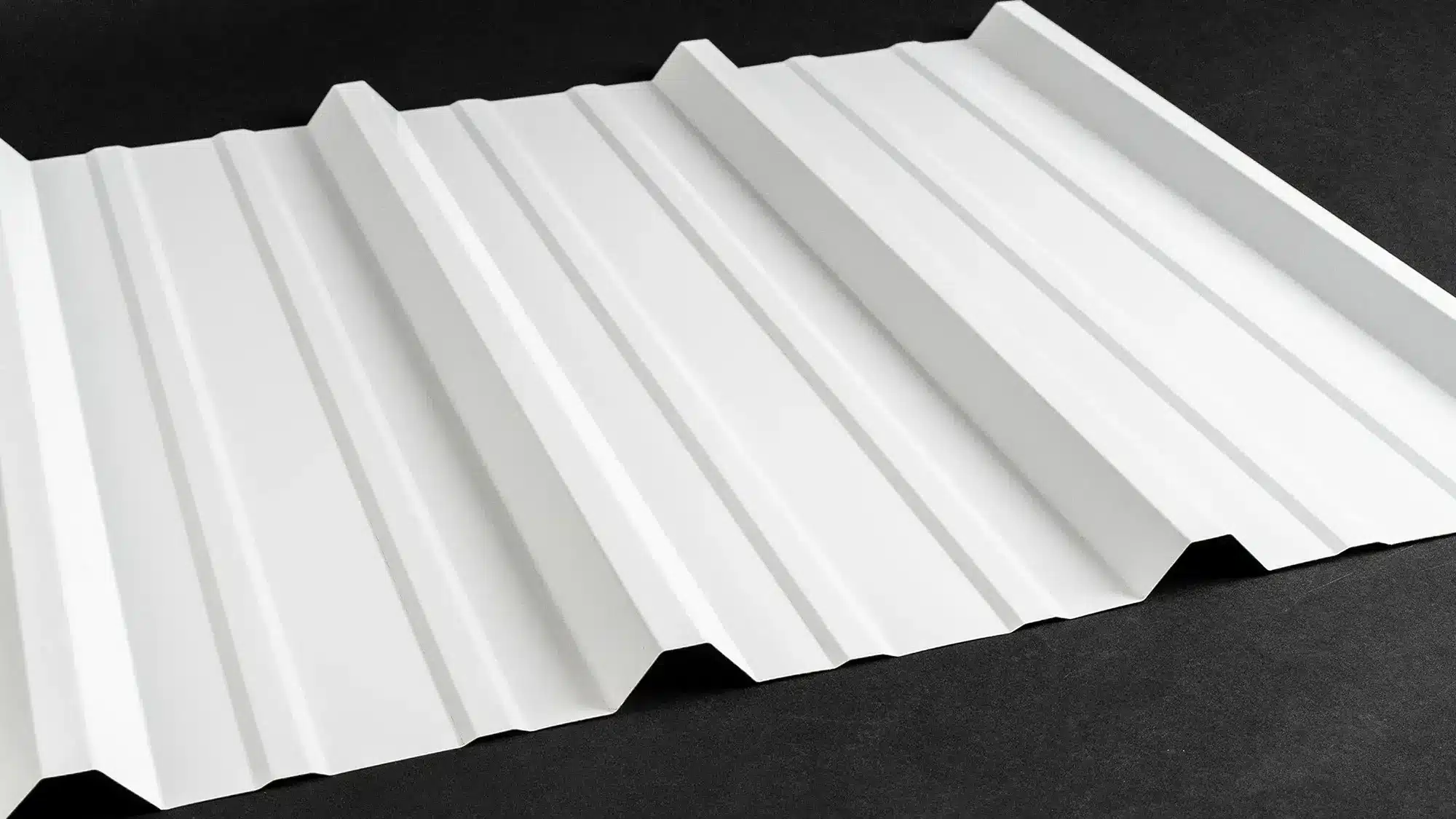

R Panel çatı kaplama kaburgalar arasında düz bir alan bulunan yükseltilmiş kaburgalara sahip, açıkta kalan bir bağlantı elemanı metal çatı ve dış cephe kaplama paneli. R-Panel 1,25 inç derinliğindedir, her yüksek oluk 12 inç uzunluğundadır ve 36 inçlik bir kapsama alanı sağlar. Konut, ticari ve tarımsal uygulamalarda kullanılır.
R Paneli ile PBR Paneli Karşılaştırması
| Özellik | R Panel | PBR Panel |
|---|---|---|
| Kaburga Yüksekliği | 1,25 inç | 1,25 inç |
| Kapsama Genişliği | 36 inç | 36 inç |
| Örtüşme Bölgesi | Hiçbiri | Evet (“B” = Örtüşme) |
| Birincil Uygulama | Konut / Ticari / Tarımsal | Endüstriyel / Ticari (daha yüksek su yalıtımı) |
| Beli Makine Uyumluluğu | Yerli | Aynı makine, değiştirilebilir kalıplar |
Beli RollForming'in R Panel makineleri, çok çeşitli ürünler üreten imalatçılar için takım yatırımını azaltan, R Panel ve PBR Panel profilleri arasında tüm silindir setini değiştirmeye gerek kalmadan geçiş yapmayı sağlayan hızlı değiştirme silindir sistemine sahiptir. Daha fazla bilgi edinmek için ürünlerimizi inceleyin. Strut Kanal Rulo Şekillendirme Makinesi ve diğerleri ABD Standart Panel Makineleri.
R Panel Rulo Şekillendirme Makinesi Nedir?
AR rulo şekillendirme makinesi, yalnızca tek tek bileşenleri kadar güvenilirdir. Bu özel parçalar, ham metal bobinleri çatı, cephe kaplaması ve inşaat için kritik öneme sahip dayanıklı, nervürlü R panellere dönüştürmek için uyum içinde çalışır. Bu makineyi modern metal üretiminin temel taşı yapan temel bileşenleri inceleyelim.

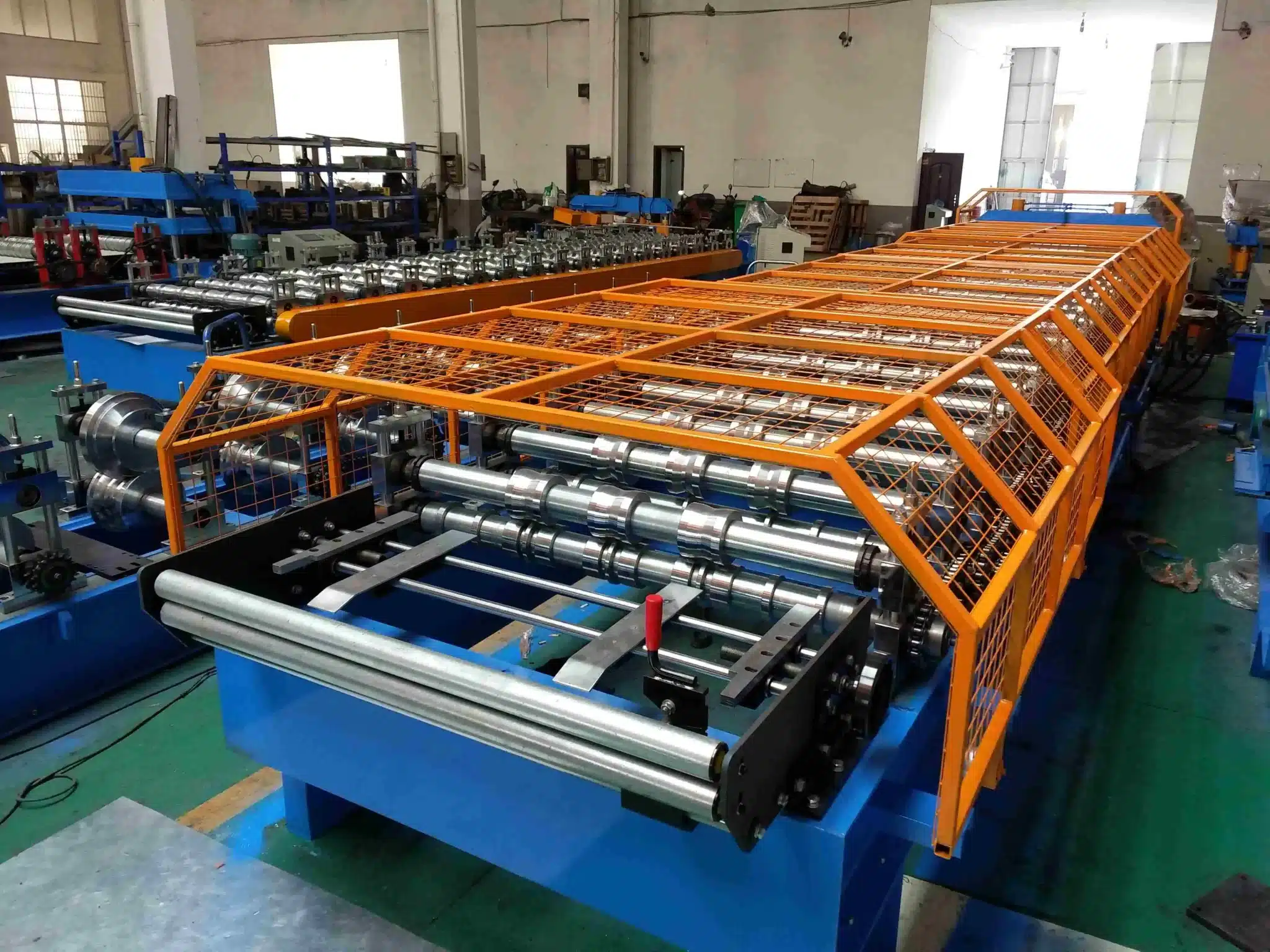

Rulo Açıcı: Malzeme Beslemenin Temeli
Giriş Kılavuzları: Hassasiyet İçin Hizalama
Silindir Setleri: R Profilinin Şekillendirilmesi
Şekillendirme İstasyonu: Hareket Halinde Hassasiyet
Kesme Sistemi: Tam Uzunluklara Ulaşma
Kontrol Sistemi: Otomasyonun Beyinleri
R Panel makinesinin farklı opsiyonel çözümleri
R Panel Rulo Şekillendirici için çeşitli tipte açıcılar mevcuttur
- 5 Ton Manuel ve Pasif Rulo Açıcı
- 5 Tonluk hidrolik rulo açıcı, rulo arabasıyla veya arabasız
- Bobin arabası ve destek kolu ile 7,5 Tonluk hidrolik açıcı
- Bobin arabası ve destek kolu ile 10 Tonluk hidrolik açıcı
Rulo Şekillendirme, farklı gereksinimler için farklı tasarımlar içeren makinenin ana çekirdeğidir:
- Yapı: Çelik Levha Kaynaklı, Döküm Demir Ayaklar
- Tahrik: Zincir ve Dişli, Dişli Kutusu ve Bağlantı
- Tek katmanlı veya çift katmanlı
Çatı makası makineleri için 3 ana kesme çözümü vardır:
- Ön kesim: Rulo şekillendirmeden önce bobini levhalara kesin ve hat hızını 50-60 m/dakikaya çıkarmak için bir transfer konveyörü kullanın.
- Hidrolik kesme sonrası: standart
- Elektrik kesme sonrası: Kesme hareketi daha hızlıdır.
- Uçan kesim: Rulo şekillendirme makinesi kesme sırasında hızı arttırmak için sürekli çalışır.
Temel Özellikler Tablosu
| Parametre | Şartname | Notlar |
|---|---|---|
| Kapsama Genişliği | 36 inç (914 mm) | Panel başına standart kapsama alanı |
| Kaburga Yüksekliği | 1,25 inç (31,75 mm) | Yapısal yüksek mukavemetli destek kirişi |
| Kaburga Aralığı | 12 inç (305 mm) | Merkezden merkeze mesafe |
| Malzeme Kalınlığı | 22–24 kalibre | 0,76 mm ila 0,53 mm |
| Uyumlu Malzemeler | PPGI, PPGL, GI, GL | Önceden boyanmış / galvanizli / galvalume |
| Stand Oluşturma | 20-24 istasyon | Hassas şekillendirme doğruluğu |
| Silindir Malzemesi | 1045 Çelik / HRC 58–62 / Krom Kaplama | Yüksek sertlik, aşınmaya dayanıklı |
| Motor Gücü | 11–15 kW | Enerji optimizasyonu |
| Hat Hızı | 50–70 FPM (15,2–21,3 m/dak) | Standart yapılandırma |
| Kesme Sistemi | Hidrolik Uçan Testere (temassız) | 1,25 inçlik nervür bütünlüğünü korur. |
Uyumlu Malzemelerin Detaylı Listesi:
- PPGI — Önceden boyanmış galvanizli çelik (renkli kaplamalı yüzey, korozyona dayanıklı)
- PPGL — Önceden boyanmış galvalume (alüminyum-çinko alaşım kaplama, kıyı/zorlu ortamlarda üstün dayanıklılık)
- GI — Sıcak daldırma galvanizli çelik (çinko kaplama, uygun maliyetli korozyon koruması)
- GL — Galvalume / çinko-alüminyum kaplı çelik (55% Al-Zn alaşımı, mükemmel ısı yansıtma özelliği)
Beli RollForming ile ABD ve AB Üreticileri Karşılaştırması
R Panel makineleri Çin, ABD ve Avrupa'da üretiliyor ve her birinin kendine özgü avantajları ve dezavantajları var. Aşağıdaki karşılaştırma size objektif bir bakış açısı sunuyor.
| Faktör | Beli Rulo Şekillendirme (Çin) | ABD Üreticisi | AB Üreticisi |
|---|---|---|---|
| Fabrika deneyimi | 20 yılı aşkın süredir (kuruluş 2005) | Değişkenlik gösterir (10-50 yıl) | Değişkenlik gösterir (20-60 yıl) |
| R Panel uzmanlığı | Komple ürün yelpazesi + güneş paneli montaj sistemi | Genellikle genelci | Genellikle genelci |
| Kurşun zamanı | 45–75 gün | 8–16 hafta | 10-20 hafta |
| Temel fiyat | ★★★★★ Rekabetçi | ★★ Daha Yüksek | ★★ Daha Yüksek |
| R/PBR takımları | Tek makinede hızlı değişim | Ayrı makineler genellikle | Ayrı makineler genellikle |
| Yedek parça | Şangay merkezi üzerinden küresel | Sadece ABD'de | Sadece AB üyeleri için |
| ABD pazarı uyumluluğu | 36"/1.25" özellikler + MBMA | Yerli | Uyarlama gerektirir |
| Güneş paneli montajı | 2019'dan beri faaliyet gösteren özel fabrika. | Sınırlı | Sınırlı |
| İngilizce desteği | Kapsamlı dokümanlar + video eğitimleri | Yerli | Genellikle sınırlıdır |
| UL/FM sertifikası | Standartlara uygun tasarım; montajcı tarafından sertifikalandırılmıştır. | Sertifikası eksiksizdir. | Sertifikası eksiksizdir. |
Beli RollForming'i seçin — Rekabetçi fiyatlandırma + ABD spesifikasyonları + 45-75 gün teslim süresi + Tek makinede R/PBR. Güneş paneli montaj sistemine veya eksiksiz bir ürün ekosistemine de ihtiyacınız varsa idealdir.
ABD'li bir üretici seçin — Tam UL/FM sertifikasının dahil olması zorunludur veya yurt içi hizmet, ek ücreti haklı çıkarır.
AB'li bir üretici seçin — Birincil pazarınız Avrupa/Avustralya ve CE/AS belgeleri birlikte sunulmalıdır.
Bizim pozisyonumuz: Çin üretim ekonomisi + ABD pazarı mühendislik hassasiyeti. 20 yılı aşkın uzmanlık. Gamechange Solar Ortaklığımız ve 2019'dan beri Kuzey Amerika'ya hizmet veren özel bir güneş paneli montaj fabrikası, en zorlu uluslararası standartları karşıladığımızı kanıtlıyor.
Endüstri Standartları ve Referanslar
- MBMA (Metal Yapı Üreticileri Birliği): ABD'de metal yapı sistemleri için endüstri standartlarını belirler ve bu standartlar ticari çatı kaplamalarında R Panel uygulamaları için geçerlidir.
- UL 580Çatı Sistemlerinin Kaldırma Kuvvetine Karşı Direnci Testleri Standardı; R Panel sistemleri tipik olarak 30-90 sınıfı derecelendirmelerine ulaşır.
- FM 4471FM Global'in tek katmanlı çatı sistemleri için onay standardı.
- AISI S100 (Kuzey Amerika Soğuk Şekillendirilmiş Çelik Yapı Elemanlarının Tasarımı Şartnamesi): Soğuk haddeleme tasarımının mühendislik temeli.
- Metal Yapı DerneğiSektör savunuculuk grubu; Kuzey Amerika inşaat sektöründe R Panel kullanımına ilişkin pazar verilerini yayınlıyor.
Ürün Videosu
R Panel Makinesinin Çalışmasını İzleyin
Bobin beslemesinden 20-24 istasyonlu şekillendirmeye ve hassas hidrolik kesime kadar tüm üretim hattını inceleyin.
Videoda Görecekleriniz:
- R/PBR Panel Makinesine Giriş
- Hidrolik Bobin Açıcı, Besleyici ve Film Kaplama Cihazı
- Zincir Tahrik ve Ana Rulo Şekillendirme Silindirleri
- Yüksek Hızlı Elektrikli Kesme Sistemi (Düşük Gürültü Seviyesi)
- Sürekli Kesim ve Bitmiş Panel Üretimi
Sıkça Sorulan Sorular
R Panel rulo şekillendirme makinesi nedir? R Panel rulo şekillendirme makinesi, özel olarak tasarlanmış bir makinedir. soğuk haddeleme sistemi Bu makine, 22-24 kalibre metal bobinleri 20-24 ardışık silindir istasyonu aracılığıyla R Panel metal çatı/cephe kaplama levhalarına dönüştürür. Makine, açıkta kalan bağlantı elemanlarıyla takılmaya uygun olarak tasarlanmış, 1,25 inç yüksekliğinde yapısal nervürlere sahip 36 inç genişliğinde paneller üretir. Konut, ticari ve tarımsal bina projelerinde kullanılır.
R Panel, 1,25 inçlik bir nervür yüksekliğine sahiptir ve nervürler arasında örtüşme yoktur. PBR Panel aynı nervür yüksekliğine sahiptir ancak üst üste bindirilmiş bir bölüm içerir ("B" harfi "örtüşme" anlamına gelir), bu da gelişmiş su geçirmezlik performansı sağlar. Beli RollForming makineleri, hızlı değiştirme takımları sayesinde R ve PBR modları arasında geçiş yapabilir ve böylece tek bir makine her iki ürün hattına da hizmet verebilir.
Bu makine dört malzeme türünü işleyebilir: PPGI (önceden boyanmış galvanizli çelik), PPGL (önceden boyanmış galvalume), GI (sıcak daldırma galvanizli çelik) ve GL (galvalume/çinko-alüminyum kaplı çelik). Kabul edilebilir kalınlık aralığı 22–24 gauge (0,76 mm ila 0,53 mm)'dir. Uygulamaya göre malzeme önerileri için, Teknik ekibimizle iletişime geçin..
Kalıplama hattının sonundaki özel kabartma silindir istasyonları, yapısal nervürler arasındaki düz bölgelere hafif bir yüzey dokusu uygular. Bu, panel sertliğini artırır, görsel yağ tenekesi etkisini azaltır ve yapısal performansı tehlikeye atmaz (per AISI S100 yorum).
PLC kontrol sistemi ve hidrolik uçan testere, kesintisiz ve hat içi kesim imkanı sağlar. Operatörler, dokunmatik ekranlı HMI üzerinden hedef uzunluğu ve miktarı girer; sistem otomatik olarak sayar ve malzeme verimini optimize eder. Kesim toleransı ±1,5 mm'dir.
Standart hat hızı dakikada 50-70 fit (15,2-21,3 metre) olup, saatte yaklaşık 900-1.300 metre doğrusal üretim kapasitesi sunar; bu da orta ve yüksek hacimli üretim süreçleri için uygundur.
Bu makine, temassız hidrolik uçan testere kullanır. Testere bıçağı, panelin uzunlamasına ekseni boyunca hareket eder ve kiriş duvarlarıyla temas etmeden, kiriş konumları arasında kesim yapar. Bu, ezme kesim sistemlerinde yaygın olan kiriş deformasyonunu ortadan kaldırır ve daha temiz, daha dikey bir kesim yüzeyi oluşturur.
- Her bobin değişiminden sonra: silindir yüzeylerini metal parçacıkları açısından kontrol edin ve yumuşak bir fırça ile temizleyin.
- Haftalık: Bakım programına göre kılavuz rayları ve rulmanları yağlayın.
- Aylık olarak: silindirlerin krom kaplamasında çatlak veya aşınma olup olmadığını kontrol edin; aşınmış silindirleri derhal değiştirin.
- Her ~500.000 doğrusal metrede bir: kesme uzunluğu doğruluğunu yeniden kalibre edin.
- Eksiksiz bakım programı için lütfen indirin. Rulo Şekillendirme Makinesi Bakım Kılavuzu
Beli RollForming R Panel makineleri aşağıdaki özelliklere uygun olarak tasarlanmıştır: MBMA standartlar ve AISI S100 Teknik özellikler. Projeye özel sertifikalar, örneğin: UL 580 veya FM 4471 Bu bilgiler genellikle montajcı veya son kullanıcı tarafından, komple panel sistemi konfigürasyonuna bağlı olarak elde edilir. Bizimle iletişime geçin
Standart konfigürasyonlar 30-45 gün içinde gönderilir. Kurulum rehberliği, uzaktan video desteği ve eksiksiz İngilizce kullanım kılavuzu ile sağlanır. Yerinde teknik servis talebi üzerine (ayrı fiyatlandırılır) mevcuttur. Fiyat teklifi isteyin →
Sonuç ve Eylem Çağrısı
Çözüm
R Panel metal çatı kaplaması, Kuzey Amerika inşaat sektöründe en çok tercih edilen açıkta kalan bağlantı elemanlı profillerden biri olmaya devam ediyor. Beli RollForming makinesi, 36 inçlik kaplama alanı, 1,25 inçlik yapısal nervürler ve 50-70 FPM hat hızı sunuyor; tek bir hızlı değiştirme makinesinde R Panel ve PBR Panel seçenekleri mevcut.
Bizi diğerlerinden ayıran özellikler:
- 20+ yıl uzmanlık alanında hizmet veren 40'tan fazla ülke
- R/PBR değiştirilebilir tek bir makinede — iki ayrı yatırıma gerek yok.
- 30-45 günlük teslim süresi ABD/AB tedarikçilerinden gelen teslimat süresi ise 8-20 hafta.
- MBMA / AISI S100 tasarım standardı; UL 580 / FM 4471 sertifikasına uygun.
Ücretsiz Fiyat Teklifi Alın (24-48 saat içinde yanıt)
Şunları ekleyin: panel profili (R/PBR/her ikisi), malzeme ve kalınlık, günlük hacim hedefi, kurulum ülkesi.
Veya bize e-posta gönderin: enquiry@belirollforming.com
R Panel Rulo Şekillendirme Makinesi sadece bir ekipmandan çok daha fazlasıdır; verimlilik, kalite ve büyümeye yapılan bir yatırımdır. R panel rulo şekillendirme makinesini otomatikleştirerek rakiplerinizin önüne geçebilir, artan talebi karşılayabilir ve yeni gelir kaynakları yaratabilirsiniz. Atölyenizi yenilemeye hazır mısınız? Bize Ulaşın Bugün Bir demo planlamak veya fiyat teklifi istemek için.
