เครื่องขึ้นรูปม้วนแบบขั้นบันได

หน้าที่หลักของ เครื่องขึ้นรูปม้วนคานขั้นบันได เครื่องจักรนี้ใช้สำหรับขึ้นรูปเหล็กแผ่นเรียบแบบต่อเนื่องด้วยความเย็น ให้ได้รูปทรงโครงสร้างเฉพาะที่ใช้สำหรับคานขั้นบันไดของชั้นวางพาเลท เครื่องจักรนี้ช่วยให้สามารถผลิตคานได้ในปริมาณมาก โดยมีขนาดขั้นบันไดและหน้าแปลนที่แม่นยำตามที่ต้องการ เพื่อให้สามารถล็อคเข้ากับโครงเสาแนวตั้งได้อย่างแน่นหนา และตรงตามมาตรฐานการรับน้ำหนักที่สำคัญ.

มาตรฐานของเรา เครื่องขึ้นรูปม้วนคานขั้นบันได โมเดลเหล่านี้สามารถทำความเร็วสายการผลิตได้ระหว่าง 4 และ 6 เมตรต่อนาที (0–12 เมตร/นาที) โดยการเชื่อมจุดแบบบิน เครื่องขึ้นรูปโลหะแบบขั้นบันไดความเร็วสูงขั้นสูง โดดเด่นด้วยเทคโนโลยีการเชื่อมด้วยเลเซอร์แบบต่อเนื่อง ซึ่งสามารถทำความเร็วในการผลิตได้สูงที่สุดในอุตสาหกรรม 20 เมตรต่อนาที (ม./นาที).

เครื่องจักรของเราได้รับการออกแบบมาเพื่อรองรับวัสดุหลากหลายประเภท โดยหลักๆ แล้ว เหล็กชุบสังกะสี และยังสามารถใช้กับเหล็กแผ่นรีดร้อน (HR) หรือเหล็กแผ่นรีดเย็น (CR) ได้อีกด้วย เครื่องจักรมาตรฐานสามารถแปรรูปวัสดุที่มีความหนาได้ตั้งแต่ 1.2 มม. ถึง 1.8 มม., โดยมีตัวเลือกที่สามารถปรับแต่งได้เพื่อรองรับความหนาที่มากขึ้นตามความจำเป็นสำหรับการใช้งานเฉพาะทางและงานหนัก.

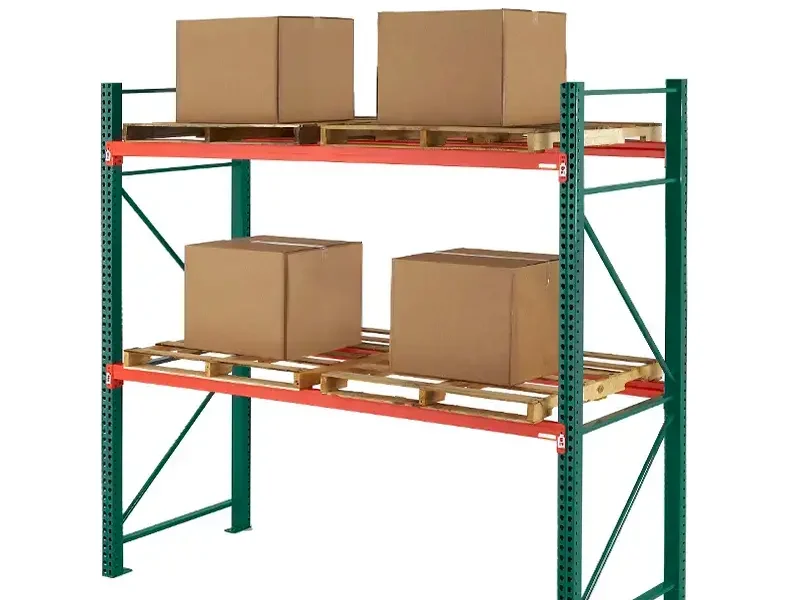

ส่วนเว้าในรูปทรงของคานเป็นองค์ประกอบการออกแบบที่สำคัญ มันเป็นพื้นที่เว้าสำหรับยึดไม้ แผ่นตะแกรงลวด หรือพื้นผิวเรียบสำหรับวางพาเลท ที่สำคัญกว่านั้น มันสร้างส่วนเชื่อมต่อที่แม่นยำซึ่งจำเป็นสำหรับตัวเชื่อมต่อปลายคานให้เข้ากับช่องในเสาตั้งของชั้นวาง ทำให้เพิ่มความสามารถในการรับน้ำหนักและความเสถียรของระบบจัดเก็บทั้งหมดให้สูงสุด.

ใช่ เครื่องของเรามีส่วนประกอบเฉพาะอยู่ด้วย อุปกรณ์เจาะรูล่วงหน้า. ระบบนี้จะเจาะร่องและรูเชื่อมต่อที่ต้องการลงในวัสดุอย่างแม่นยำ ก่อน จากนั้นชิ้นงานจะเข้าสู่แท่นรีดขึ้นรูปหลัก กระบวนการนี้ช่วยให้มั่นใจได้ถึงความแม่นยำของขนาดและป้องกันการบิดเบี้ยวของรูปทรงที่ขึ้นรูปเสร็จแล้ว.

เรามีโซลูชันแบบปิดขั้นสูงหลายแบบสำหรับการสร้างโปรไฟล์คานที่ไร้รอยต่อ ซึ่งช่วยเพิ่มความแข็งแรงของโครงสร้างและความสวยงาม ตัวเลือกเหล่านี้ได้แก่: ล็อกตัวเอง, การเชื่อมจุด (รวมถึงการหยุดเชื่อมและการเชื่อมแบบบิน) และความเร็วสูง การเชื่อมด้วยเลเซอร์ สำหรับการเย็บปิดตะเข็บอย่างต่อเนื่อง.

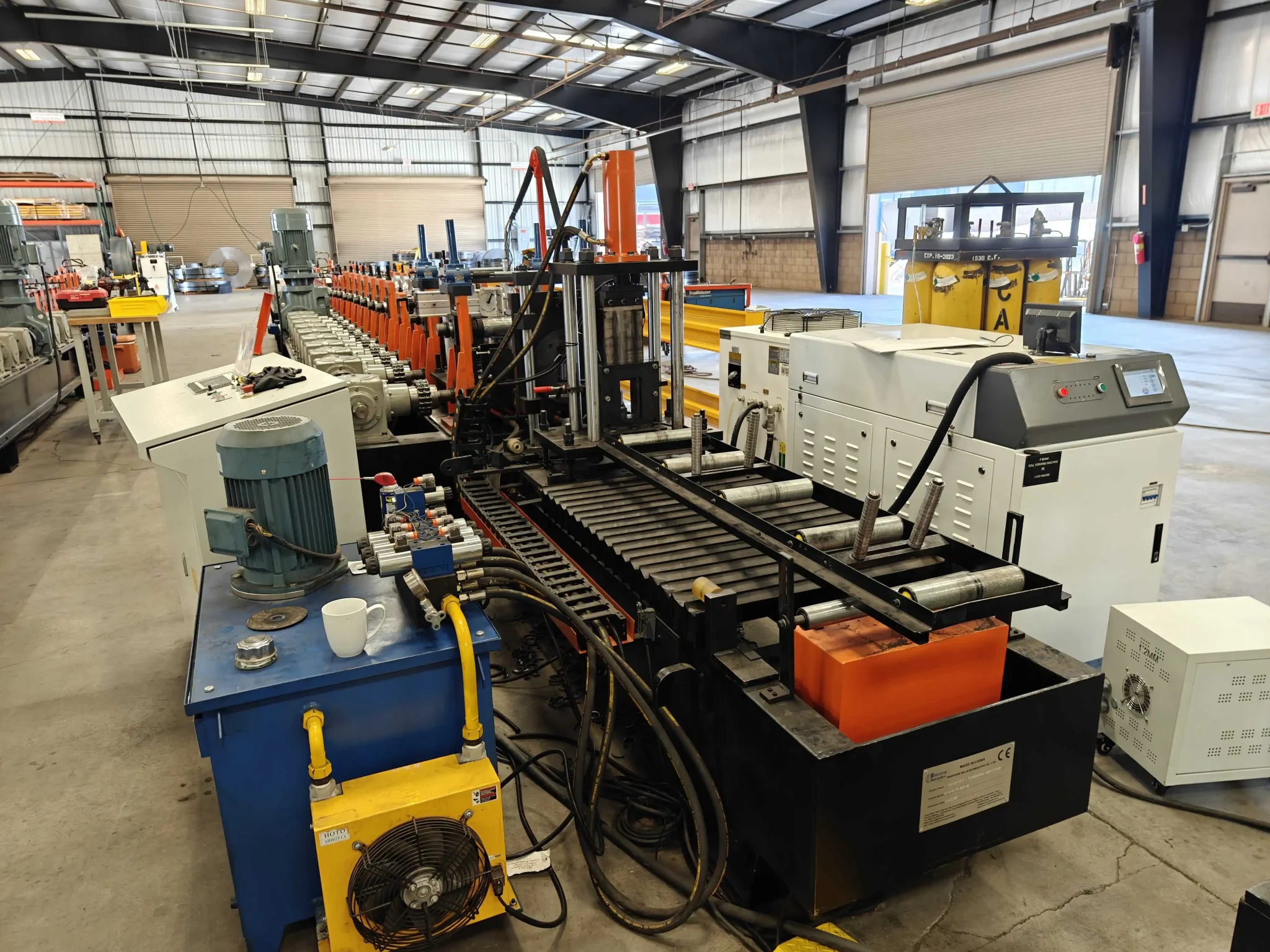

เราใช้ ชุดตัดไฮดรอลิกแบบบินได้ เนื่องจากให้การทำงานที่สะอาดกว่า เงียบกว่า และเร็วกว่าเมื่อเทียบกับการตัดด้วยเลื่อยแบบดั้งเดิม การตัดด้วยระบบไฮดรอลิกช่วยลดเสี้ยน ทำให้คานขั้นบันไดที่เสร็จสมบูรณ์มีปลายเรียบเนียนเป็นไปตามมาตรฐานความปลอดภัยและคุณภาพ พร้อมทั้งลดมลภาวะทางเสียงในโรงงานของคุณ.

ใช่ เครื่องจักรนี้มีระบบเครื่องมือที่ยืดหยุ่นและปรับได้ ทำให้ผู้ผลิตสามารถสลับการผลิตคานที่มีความกว้างของหน้าแปลน (เช่น 60–180 มม.) และความสูงที่แตกต่างกันได้อย่างมีประสิทธิภาพ โดยไม่จำเป็นต้องเปลี่ยนเครื่องจักรใหม่ทั้งหมด ซึ่งช่วยเพิ่มความอเนกประสงค์และผลตอบแทนจากการลงทุนของเครื่องจักรให้สูงสุด.

ราคาขึ้นอยู่กับความซับซ้อนของการกำหนดค่าและข้อกำหนดด้านผลผลิต สายการผลิตแบบโปรไฟล์เดี่ยวพื้นฐานเริ่มต้นที่ประมาณ $80,000–$ระบบอัตโนมัติเต็มรูปแบบสำหรับการผลิตชิ้นงานหลายรูปแบบ พร้อมการเชื่อมแบบอินไลน์ การตัดแบบบิน และการจัดการสูตรการผลิตด้วย PLC โดยทั่วไปมีราคาตั้งแต่ 120,000 ดอลลาร์สหรัฐ $150,000–$300,000 ดอลลาร์สหรัฐฯ บริษัท Beli RollForming จะจัดทำใบเสนอราคาโดยละเอียดภายใน 48 ชั่วโมงหลังจากได้รับแบบร่างโปรไฟล์และเป้าหมายปริมาณการผลิตของคุณ.

การผลิตตามแบบมาตรฐานต้องใช้เวลาประมาณ 45-60 วัน นับจากวันที่ยืนยันคำสั่งซื้อจนถึงการจัดส่ง ส่วนการผลิตตามสั่งที่ซับซ้อนกว่า เช่น การเชื่อมแบบพิเศษ หรือการใช้เครื่องมือหลายรูปทรง อาจใช้เวลา 60-90 วัน มีบริการผลิตด่วน (30-40 วัน) สำหรับคำสั่งซื้อซ้ำหรือโครงการเร่งด่วน โดยขึ้นอยู่กับตารางการผลิตที่มีอยู่.

ใช่แล้ว บริษัท Beli RollForming จัดส่งสินค้าไปยังกว่า [X ประเทศ] ทั้งทางเรือ (มาตรฐานสำหรับสายการผลิตเต็มรูปแบบ ระยะเวลาขนส่ง 30-45 วัน ขึ้นอยู่กับปลายทาง) และทางอากาศ (สำหรับชิ้นส่วนอะไหล่เร่งด่วน ระยะเวลาขนส่ง 5-7 วัน) เครื่องจักรทั้งหมดบรรจุในลังไม้กันความชื้นและมีโครงเหล็กป้องกัน มีเงื่อนไขการจัดส่งแบบ CFR, CIF และ DDP ให้เลือก โปรดระบุเงื่อนไขที่ต้องการเมื่อขอใบเสนอราคา.

เงื่อนไขการชำระเงินมาตรฐานคือ เงินมัดจำ 30% เมื่อยืนยันคำสั่งซื้อ 60% ก่อนจัดส่ง (หลังจากตรวจสอบจากโรงงานด้วยวิดีโอหรือตรวจสอบ ณ สถานที่) และ 10% หลังจากติดตั้งและใช้งานสำเร็จที่สถานที่ของผู้ซื้อ วิธีการชำระเงิน ได้แก่ การโอนเงินผ่านธนาคาร (T/T) หนังสือเครดิต (L/C) และในบางกรณี PayPal หรือ Western Union สำหรับการสั่งซื้ออุปกรณ์เสริมจำนวนน้อย.

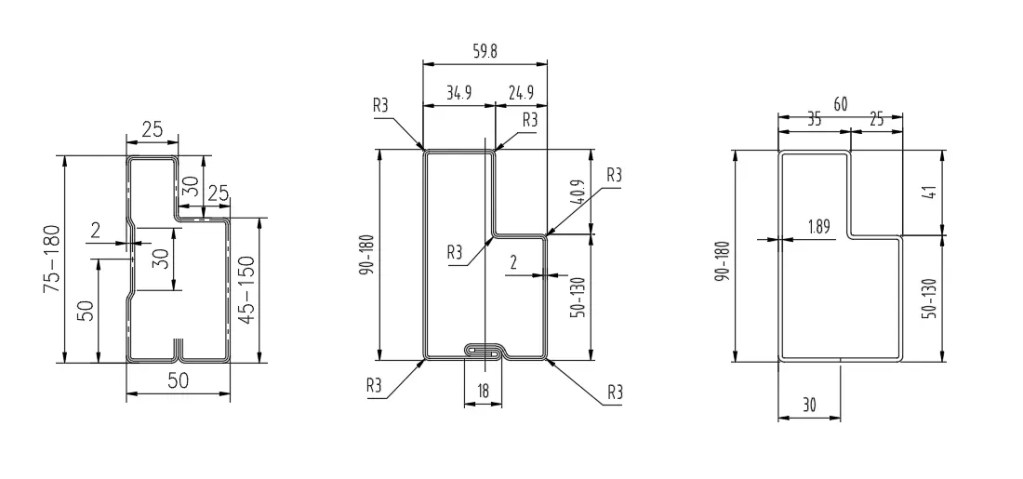

ใช่แล้ว บริษัท Beli RollForming ออกแบบขั้นตอนการขึ้นรูปโลหะแบบกำหนดเองตามแบบร่างทางวิศวกรรมของคุณ ซึ่งรวมถึงความสูงของขั้นบันไดที่ไม่เป็นมาตรฐาน รูปทรงขอเกี่ยวแบบกำหนดเองสำหรับระบบเสาตั้งเฉพาะ รูปทรงหลายขั้น และหน้าตัดแบบไม่สมมาตร การออกแบบเครื่องมือแบบกำหนดเองโดยทั่วไปจะเพิ่มระยะเวลารอคอย 7-15 วัน มีการจำลองรูปทรง 3 มิติเพื่อขออนุมัติก่อนเริ่มการผลิต.

โดยทั่วไปแล้ว เครื่องผลิตคานขั้นบันไดจะมีราคาแพงกว่าเครื่องผลิตคานชั้นวางพื้นฐานถึง 15–30% เนื่องจากขั้นตอนการขึ้นรูปที่ซับซ้อนกว่าและการเจาะรูล่วงหน้าแบบบูรณาการที่จำเป็นสำหรับโปรไฟล์ขั้นบันไดที่เชื่อมต่อกัน อย่างไรก็ตาม คานขั้นบันไดมีราคาสูงกว่าต่อเมตร และสายการผลิตคานขั้นบันไดเพียงสายเดียวมักสามารถผลิตคานได้หลายความกว้างด้วยเครื่องมือเปลี่ยนเร็ว ซึ่งให้ผลตอบแทนจากการลงทุนที่ดีกว่าสำหรับผู้ผลิตที่มุ่งเป้าไปที่กลุ่มชั้นวางพาเลท.

ความสามารถในการรับค่าความคลาดเคลื่อนมาตรฐานบนสายการผลิตรีดขึ้นรูป Beli ที่ได้รับการปรับเทียบอย่างแม่นยำ:

ค่าความคลาดเคลื่อนจะได้รับการตรวจสอบระหว่างการทดสอบระบบในโรงงานและบันทึกไว้ในใบรับรองการตรวจสอบที่จัดส่งไปพร้อมกับเครื่องจักรแต่ละเครื่อง.

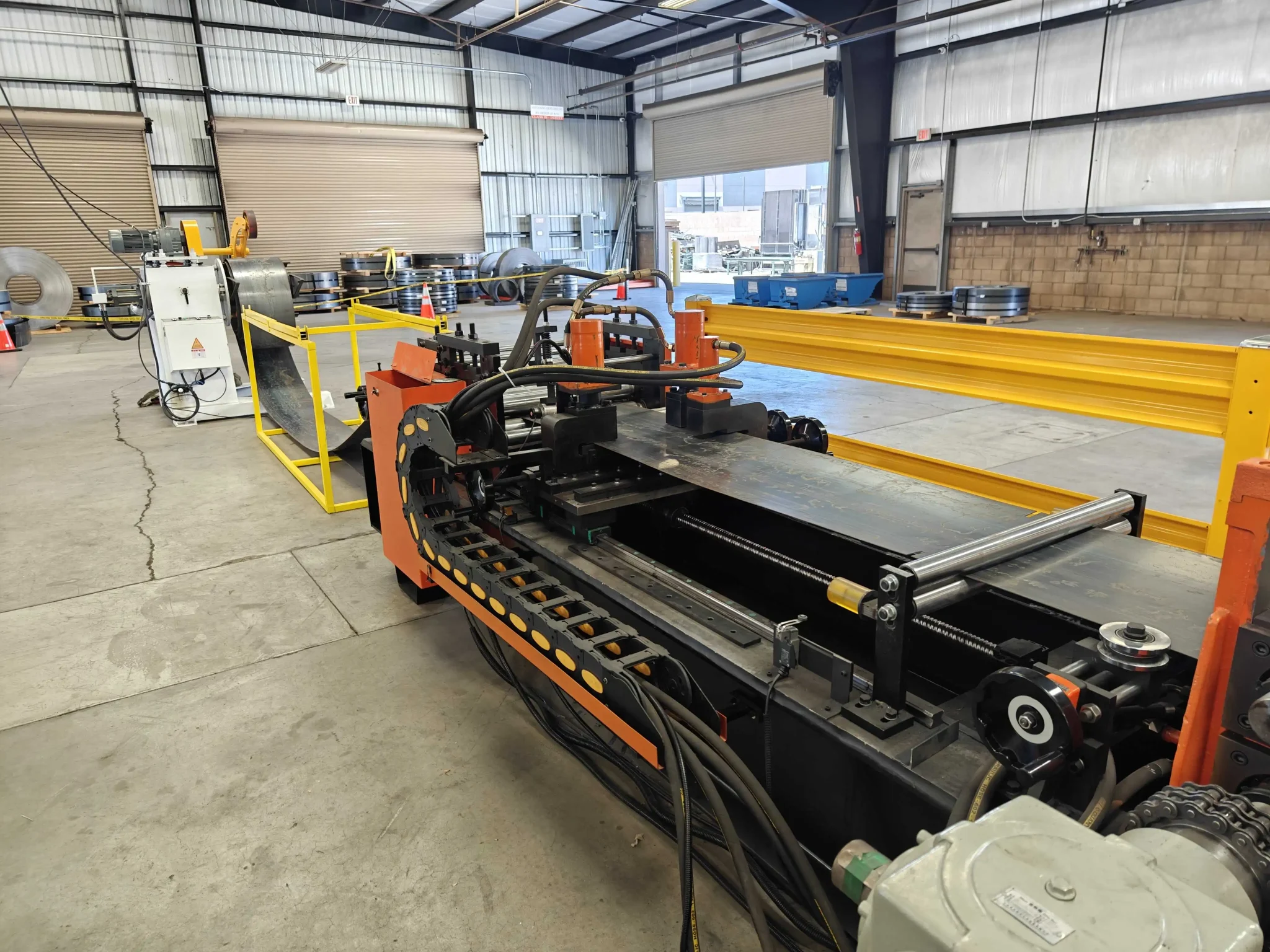

ใช่แล้ว เครื่องรีดขึ้นรูปโลหะของ Beli ได้รับการออกแบบมาเพื่อการประกอบแบบโมดูลาร์ สถานการณ์การประกอบทั่วไป ได้แก่ การเพิ่มสายการผลิตแบบขั้นบันไดต่อจากระบบคลายขดลวดและป้อนขดลวดที่มีอยู่ การเชื่อมต่อกับอุปกรณ์เรียงซ้อนและบรรจุภัณฑ์อัตโนมัติผ่านสายพานลำเลียง และการเชื่อมต่อกับระบบ SCADA หรือ MES ส่วนกลางผ่านโปรโตคอล OPC-UA หรือ Modbus TCP ข้อมูลจำเพาะของอินเทอร์เฟซไฟฟ้าจะถูกจัดเตรียมในระหว่างขั้นตอนการออกแบบทางวิศวกรรมเพื่อให้ตรงกับโครงสร้างพื้นฐานที่มีอยู่ของคุณ.

สายการผลิตขึ้นรูปเหล็กแผ่นรีดมาตรฐานต้องการแหล่งจ่ายไฟอุตสาหกรรมแบบสามเฟส กำลังไฟฟ้ารวมที่ติดตั้งโดยทั่วไปอยู่ระหว่าง 45–75 กิโลวัตต์ ขึ้นอยู่กับการกำหนดค่า (สถานีขึ้นรูป การเชื่อม การตัด) Beli RollForming กำหนดค่าระบบไฟฟ้าเป็น 380V/50Hz เป็นค่าเริ่มต้น โดยมีตัวเลือก 440V/60Hz และ 480V/60Hz สำหรับตลาดอเมริกาเหนือ ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้ นอกจากนี้ยังต้องการแหล่งจ่ายอากาศอัดเฉพาะ (0.6–0.8 MPa, ~0.5 m³/min) สำหรับการจับยึดด้วยลมและการทำงานของกระบอกสูบ.

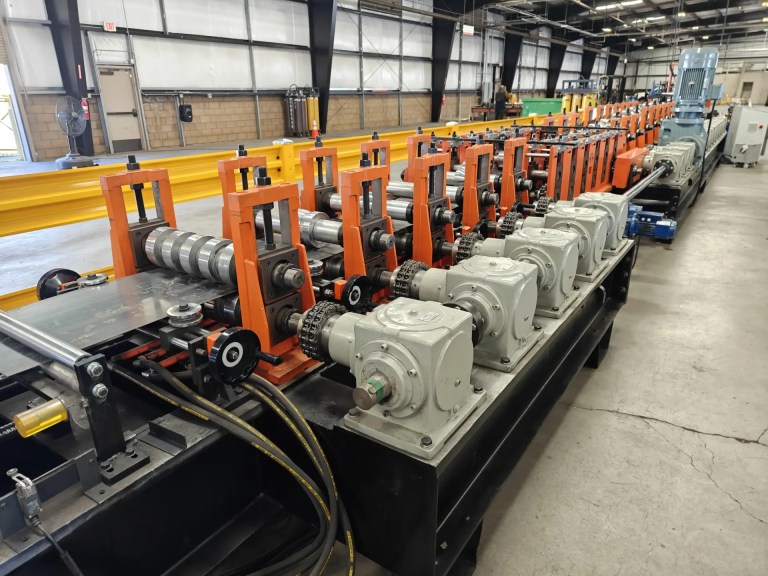

โดยทั่วไปแล้ว การขึ้นรูปเหล็กแผ่นแบบขั้นบันไดต้องใช้สถานีขึ้นรูป (แท่นรีด) 28–36 สถานี เพื่อให้ได้หน้าตัดสำเร็จรูป จำนวนที่แน่นอนขึ้นอยู่กับความซับซ้อนของรูปทรง ความหนาของวัสดุ และความแข็งแรงของวัสดุ บริษัท Beli RollForming ทำการวิเคราะห์ด้วยวิธีไฟไนต์เอเลเมนต์ (FEA) ในระหว่างขั้นตอนการออกแบบเครื่องมือ เพื่อเพิ่มประสิทธิภาพจำนวนสถานีและลดความเค้นของวัสดุให้เหลือน้อยที่สุด ซึ่งจะช่วยลดความเสี่ยงของการคืนตัว การเกิดคลื่นที่ขอบ หรือข้อบกพร่องจากการโค้งงอ.

บริการขึ้นรูปโลหะด้วยความร้อนแบบม้วนของ Beli RollForming ประกอบด้วยการกำกับดูแลการติดตั้งและการทดสอบระบบ ณ สถานที่ผลิตโดยไม่คิดค่าใช้จ่ายเพิ่มเติม สำหรับสายการผลิตแรกที่สั่งซื้อ ช่างเทคนิคอาวุโสจะเดินทางไปยังสถานที่ของคุณ (ค่าเดินทางและที่พักผู้ซื้อเป็นผู้รับผิดชอบ) โดยปกติจะใช้เวลา 5-10 วันทำการ เพื่อ: ดำเนินการติดตั้งระบบกลไกและไฟฟ้า; ทดลองผลิตด้วยวัสดุของคุณ; ปรับเทียบค่าความคลาดเคลื่อนให้ตรงตามข้อกำหนด; และฝึกอบรมผู้ปฏิบัติงานของคุณเกี่ยวกับการใช้งานประจำวัน ขั้นตอนการบำรุงรักษา และการแก้ไขปัญหา.

การฝึกอบรมครอบคลุมสามระดับ:

1. การใช้งานพื้นฐาน — การใส่ขดลวด การสตาร์ท/ดับเครื่อง การปรับความเร็ว และขั้นตอนการหยุดฉุกเฉิน;
2. การจัดการการผลิต — การเลือกสูตรการผลิตผ่าน HMI, การเปลี่ยนเครื่องมือ, จุดตรวจสอบคุณภาพ และการบันทึกการผลิต;
3. การบำรุงรักษา — ตารางการหล่อลื่นประจำวัน การตรวจสอบการจัดแนวลูกกลิ้ง การตรวจสอบใบมีดตัด และการอ่านรหัสข้อผิดพลาดของ PLC เอกสารการฝึกอบรมมีให้ในภาษาอังกฤษ และมีวิดีโอบันทึกการฝึกอบรมไว้สำหรับการฝึกอบรมผู้ปฏิบัติงานในอนาคต.

บริษัท Beli RollForming ให้การรับประกัน 12 เดือนนับจากวันที่เริ่มใช้งานจริง (หรือ 18 เดือนนับจากวันที่ในใบส่งสินค้า แล้วแต่ว่าอย่างใดจะถึงก่อน) การรับประกันครอบคลุมข้อบกพร่องจากการผลิตในชิ้นส่วนกลไก ชิ้นส่วนไฟฟ้า (มอเตอร์ ตัวขับ PLC) และระบบไฮดรอลิก แต่ไม่ครอบคลุมชิ้นส่วนสิ้นเปลือง (ใบมีดตัด ลูกกลิ้งขึ้นรูปหลังจากการสึกหรอตามปกติ แม่พิมพ์) หรือความเสียหายที่เกิดจากการใช้งานผิดวิธีของผู้ใช้งาน วัสดุที่ไม่เหมาะสม หรือการดัดแปลงโดยไม่ได้รับอนุญาต มีแพ็คเกจการรับประกันเพิ่มเติม 24 หรือ 36 เดือนให้เลือกโดยมีค่าใช้จ่ายเพิ่มเติม.

ชิ้นส่วนอะไหล่มาตรฐาน (ตลับลูกปืน ซีล เซ็นเซอร์ วาล์วไฮดรอลิก กระบอกสูบลม) โดยทั่วไปมีอยู่ในสต็อกและจัดส่งภายใน 3-5 วันทำการโดยบริการจัดส่งระหว่างประเทศ (DHL/FedEx) ชิ้นส่วนที่ผลิตตามสั่ง (ลูกกลิ้งขึ้นรูปทดแทน แม่พิมพ์เจาะแบบกำหนดเอง) ต้องใช้เวลาในการผลิต 10-20 วัน Beli RollForming จะจัดเตรียมรายการชิ้นส่วนอะไหล่ที่แนะนำไว้กับเครื่องจักรทุกเครื่อง ซึ่งครอบคลุมการใช้งาน 12 เดือนแรก สำหรับกรณีเครื่องจักรเสียฉุกเฉิน สามารถจัดส่งชิ้นส่วนสำคัญได้ภายใน 24 ชั่วโมง.
