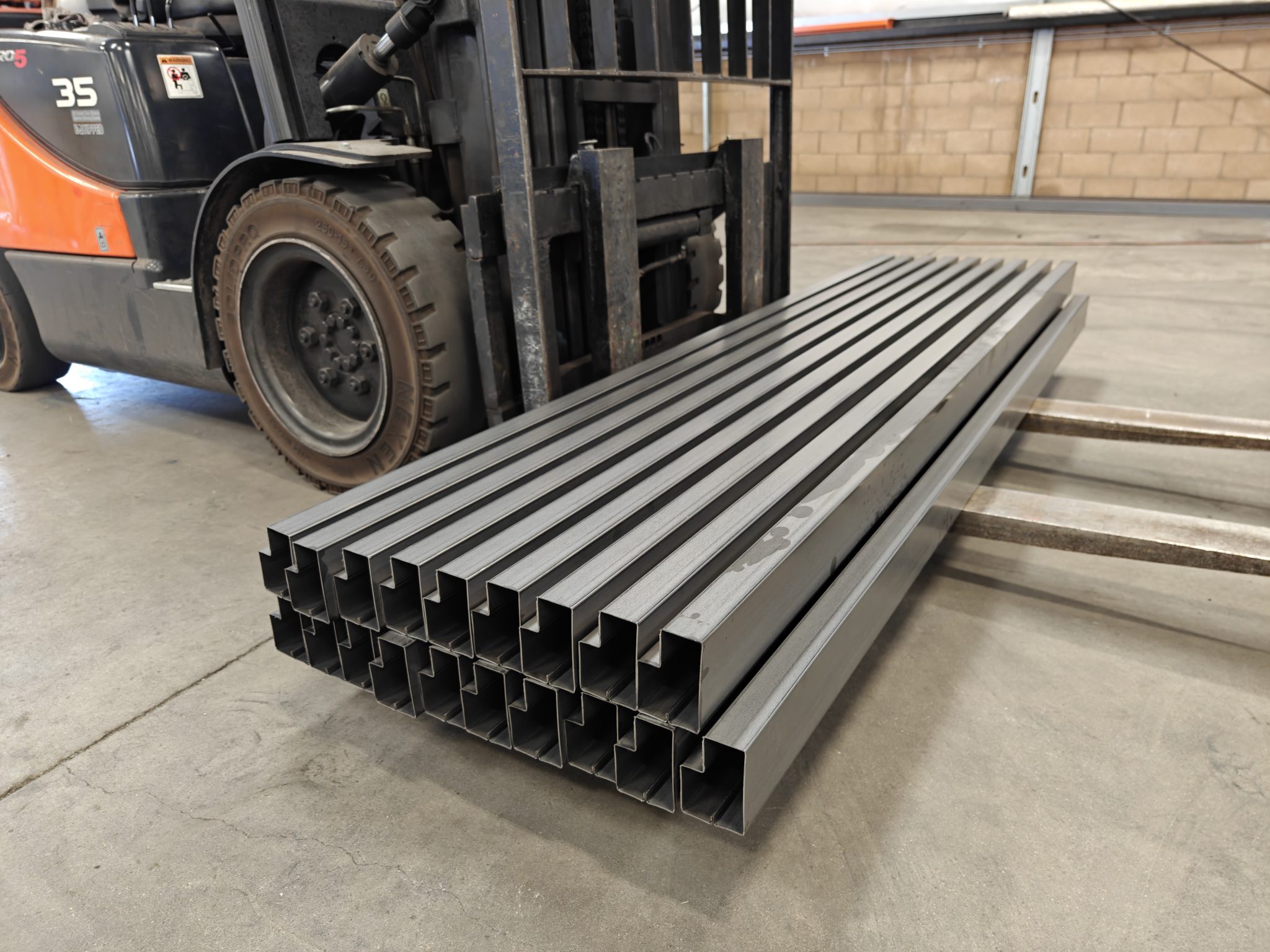

Máquina Perfiladora de Viga Escalonada

La función principal de un perfiladora de vigas escalonadas Consiste en conformar en frío de forma continua bobinas planas de acero para obtener el perfil estructural específico utilizado en las vigas de escalón de estanterías para palets. Esta máquina garantiza la producción en serie de vigas con las dimensiones precisas de escalón y ala necesarias para encajar firmemente con los marcos verticales, cumpliendo con los estándares de carga esenciales.

Nuestro estándar perfiladora de vigas escalonadas Los modelos son capaces de alcanzar velocidades de línea entre 4 y 6 metros por minuto (0–12 m/min) mediante soldadura por puntos al vuelo. Nuestra Máquina perfiladora de vigas escalonadas de velocidad avanzada con soldadura láser continua, capaz de alcanzar una velocidad de producción líder en la industria de hasta 20 metros por minuto (m/min).

Nuestra máquina está diseñada para manipular diversos materiales, principalmente Acero galvanizado y también acero laminado en caliente (HR) o laminado en frío (CR). La máquina estándar puede procesar espesores de material desde 1,2 mm hasta 1,8 mm, con opciones personalizables disponibles para adaptarse a calibres más pesados según sea necesario para aplicaciones especializadas y de servicio pesado.

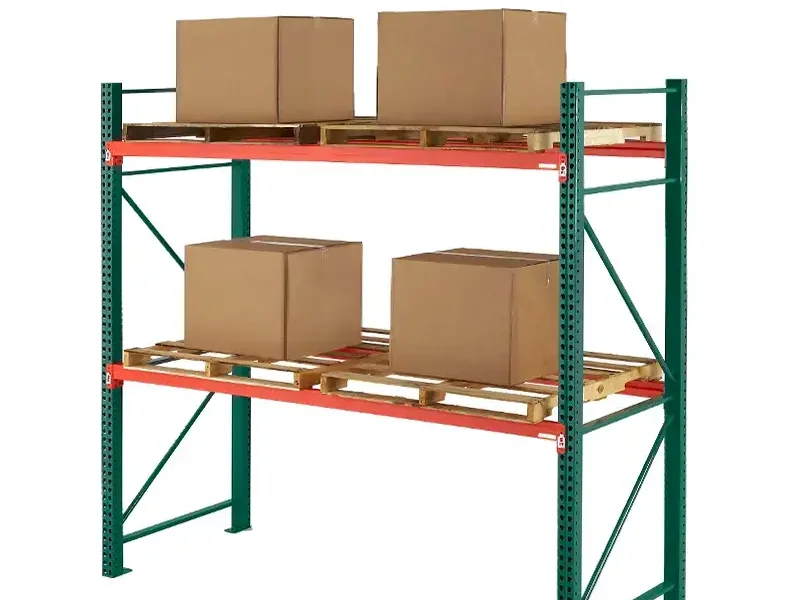

El escalón en el perfil de la viga es un elemento crucial del diseño. Proporciona un espacio empotrado para sujetar madera, rejillas de rejilla o una superficie de montaje a ras para la carga del palé. Y lo que es más importante, crea la interfaz precisa necesaria para que el conector del extremo de la viga se encastre con las ranuras del montante del estante, maximizando así la capacidad de carga y la estabilidad de todo el sistema de almacenamiento.

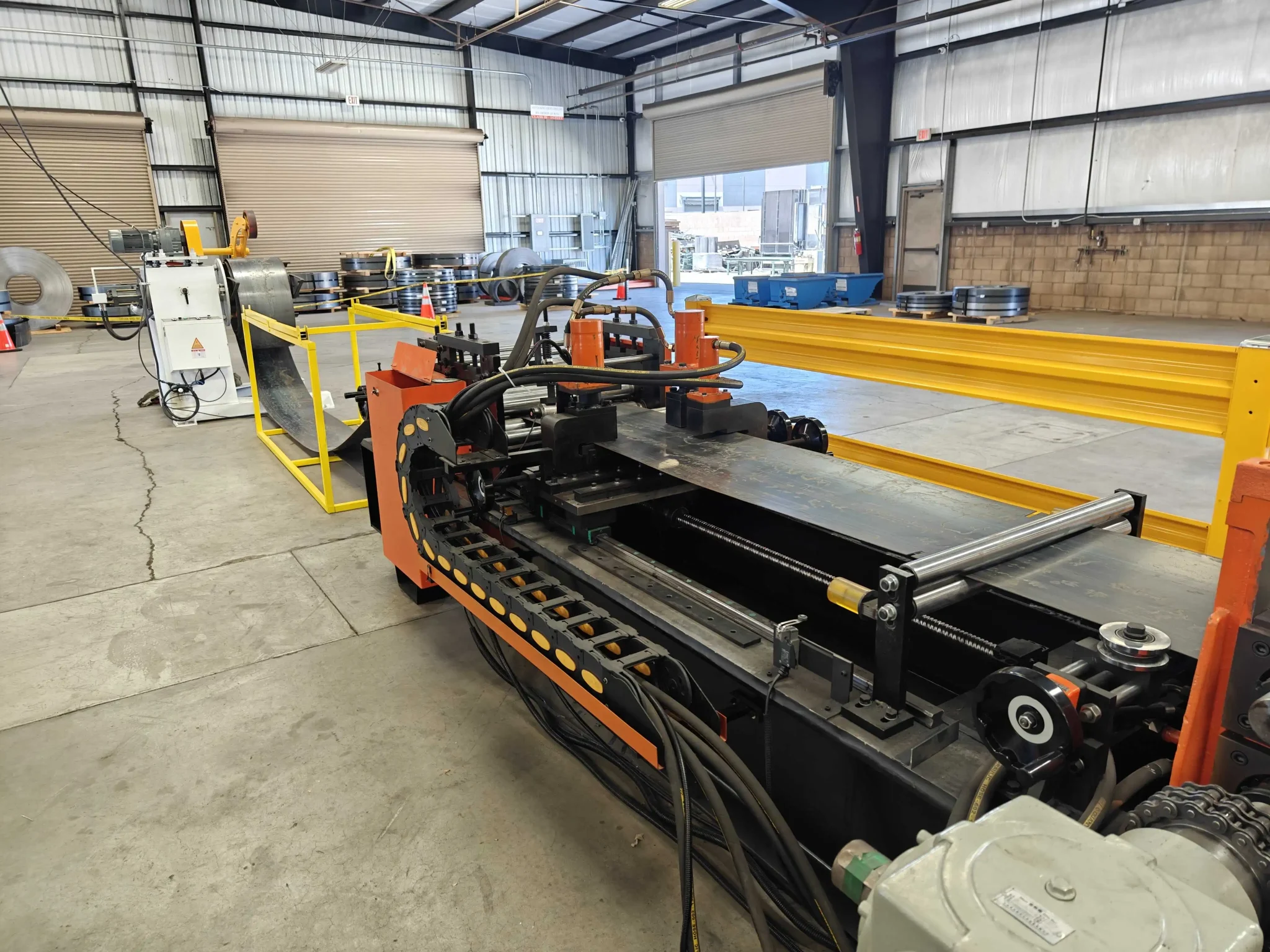

Sí, nuestra máquina incluye un dedicado Dispositivo de muescas preperforadas. Este sistema perfora con precisión las ranuras y orificios de conexión necesarios en el material. antes de Entra en las cajas principales de perfilado. Este proceso garantiza la precisión dimensional y evita la distorsión del perfil final.

Ofrecemos diversas soluciones cerradas avanzadas para crear perfiles de vigas sin juntas, que mejoran la integridad estructural y la estética. Estas opciones incluyen: Autocierre, Soldadura por puntos (incluida la soldadura por parada y la soldadura al vuelo) y de alta velocidad Soldadura láser Para cierre continuo de costura.

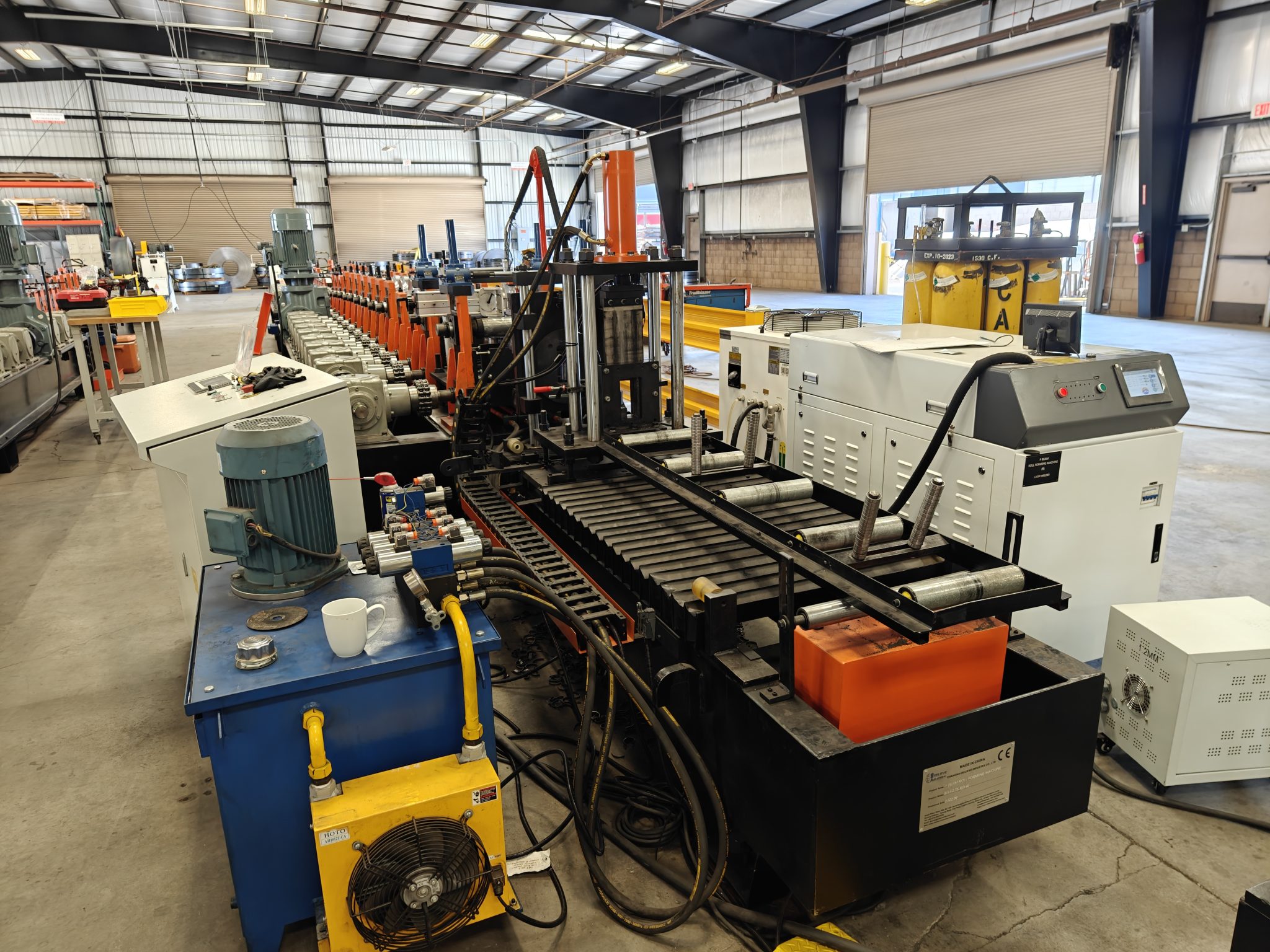

Utilizamos un unidad de corte hidráulica voladora Porque ofrece un funcionamiento más limpio, silencioso y rápido en comparación con el corte con sierra tradicional. El corte hidráulico minimiza las rebabas, garantizando que las vigas escalonadas terminadas tengan extremos lisos que cumplen con los estándares de seguridad y calidad, a la vez que reducen la contaminación acústica en sus instalaciones.

Sí, la máquina cuenta con herramientas flexibles y ajustables. Esto permite a los fabricantes alternar eficientemente entre la producción de vigas con diferentes anchos de ala (p. ej., 60–180 mm) y alturas sin necesidad de maquinaria completamente nueva, lo que maximiza la versatilidad de la máquina y el retorno de la inversión.

El precio depende de la complejidad de la configuración y los requisitos de salida. Una línea básica de un solo perfil comienza alrededor de $80,000-$120.000 USD. Un sistema multiperfil totalmente automatizado con soldadura en línea, cizalla volante y gestión de recetas PLC normalmente oscila entre $150,000-$300.000 USD. Beli RollForming proporciona presupuestos detallados en un plazo de 48 horas tras recibir los planos de sus perfiles y los objetivos de volumen de producción.

Las configuraciones estándar requieren aproximadamente de 45 a 60 días desde la confirmación del pedido hasta el envío. Las líneas personalizadas complejas con soldadura especializada o utillaje multiperfil pueden tardar de 60 a 90 días. La producción acelerada (de 30 a 40 días) está disponible para pedidos repetidos o proyectos urgentes, sujeta a la disponibilidad del calendario de producción.

Sí. Beli RollForming realiza envíos a más de [X países] por vía marítima (estándar para líneas de producción completas, con un plazo de entrega de 30 a 45 días según el destino) y aérea (para repuestos urgentes, con un plazo de entrega de 5 a 7 días). Todas las máquinas se embalan en cajas con protección a prueba de humedad y estructura de acero. Se ofrecen condiciones de envío CFR, CIF y DDP; indique su preferencia al solicitar un presupuesto.

Las condiciones de pago estándar son un depósito de 30% al confirmar el pedido, 60% antes del envío (tras la inspección en fábrica mediante vídeo o inspecciones in situ) y 10% tras la puesta en marcha satisfactoria en las instalaciones del comprador. Los métodos de pago incluyen transferencia bancaria (T/T), carta de crédito (L/C) y, en algunos casos, PayPal o Western Union para pedidos de accesorios de menor importe.

Sí. Beli RollForming diseña procesos de conformado por rodillos a medida según sus planos de ingeniería. Esto incluye alturas de escalón no estándar, perfiles de gancho personalizados para sistemas verticales patentados, perfiles de varios escalones y secciones transversales asimétricas. El diseño de utillaje personalizado suele añadir entre 7 y 15 días al plazo de entrega. Se proporciona una simulación de perfil en 3D para su aprobación antes de que comience la fabricación.

Las máquinas de vigas escalonadas suelen ser entre 15 y 301 TP3T más caras que las líneas de vigas para estanterías básicas debido a los procesos de conformado más complejos y al preperforado integrado que requiere el perfil escalonado entrelazado. Sin embargo, las vigas escalonadas alcanzan un precio de mercado más elevado por metro lineal, y una sola línea de vigas escalonadas puede producir vigas de diferentes anchos con herramientas de cambio rápido, lo que ofrece un mejor retorno de la inversión para los fabricantes que se dirigen al segmento de estanterías para palets.

Capacidades de tolerancia estándar en una línea de laminación Beli bien calibrada:

Las tolerancias se verifican durante la puesta en marcha en fábrica y se documentan en el certificado de inspección que se entrega con cada máquina.

Sí. Las máquinas de conformado por rodillos Beli están diseñadas para una integración modular. Algunos ejemplos de integración comunes son: añadir una línea de vigas escalonadas después de un sistema de desenrollado y alimentación de bobinas existente; conectarse a equipos automatizados de apilamiento y embalaje mediante cinta transportadora; y conectarse a un sistema SCADA o MES central mediante el protocolo OPC-UA o Modbus TCP. Las especificaciones de la interfaz eléctrica se proporcionan durante la fase de ingeniería para adaptarse a su infraestructura existente.

Una línea estándar de conformado por laminación de vigas escalonadas requiere una fuente de alimentación industrial trifásica. La potencia total instalada suele oscilar entre 45 y 75 kW, según la configuración (estaciones de conformado, soldadura y corte). Beli RollForming configura el sistema eléctrico a 380 V/50 Hz por defecto, con opciones de 440 V/60 Hz y 480 V/60 Hz disponibles para los mercados de Norteamérica, Oriente Medio y el Sudeste Asiático. También se requiere un suministro de aire comprimido específico (0,6–0,8 MPa, ~0,5 m³/min) para el sistema neumático de sujeción y el funcionamiento de los cilindros.

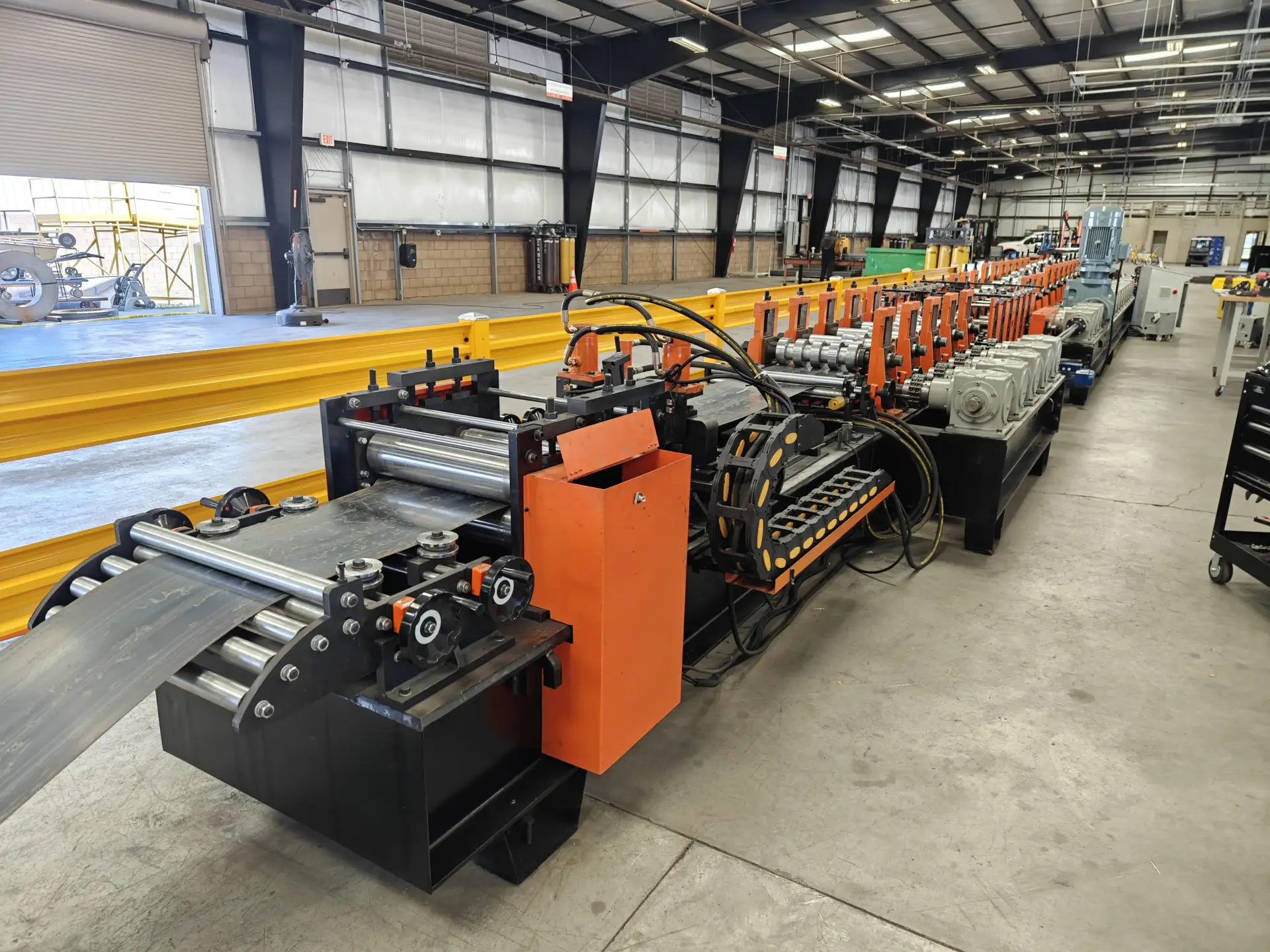

Un perfil típico de viga escalonada requiere entre 28 y 36 estaciones de conformado (rodillos) para lograr la sección transversal final. El número exacto depende de la complejidad del perfil, el espesor del material y el límite elástico. Beli RollForming realiza análisis de elementos finitos (FEA) durante la fase de diseño de las herramientas para optimizar el número de estaciones y minimizar la tensión del material, reduciendo así el riesgo de deformación permanente, ondulación de los bordes o defectos de curvatura.

Beli RollForming incluye supervisión de instalación y puesta en marcha in situ sin costo adicional para la primera línea de producción solicitada. Un técnico sénior se desplaza a sus instalaciones (los gastos de viaje y alojamiento corren a cargo del comprador) durante un período de entre 5 y 10 días hábiles para: completar la configuración mecánica y eléctrica; realizar pruebas de producción con su material; calibrar las tolerancias según las especificaciones; y capacitar a sus operarios en el funcionamiento diario, los procedimientos de mantenimiento y la resolución de problemas.

La formación abarca tres niveles:

1. Funcionamiento básico: carga de bobinas, arranque/parada de la máquina, ajuste de velocidad y procedimientos de parada de emergencia;
2. Gestión de la producción: selección de recetas de perfil mediante HMI, cambio de herramientas, puntos de control de inspección de calidad y registro de la producción;
3. Mantenimiento: lubricación diaria programada, comprobación de la alineación de los rodillos, inspección de la cuchilla de corte y lectura de códigos de error del PLC. Se proporcionan materiales de capacitación en inglés y grabaciones de vídeo de las sesiones de capacitación para la incorporación de nuevos operadores.

Beli RollForming ofrece una garantía de 12 meses a partir de la fecha de puesta en marcha (o 18 meses a partir de la fecha del conocimiento de embarque, lo que ocurra primero). La garantía cubre defectos de fabricación en componentes mecánicos, componentes eléctricos (motores, variadores, PLC) y sistemas hidráulicos. No cubre piezas consumibles (cuchillas de corte, rodillos de conformado tras desgaste normal, troqueles) ni daños causados por mal uso del operario, materiales inadecuados o modificaciones no autorizadas. Se ofrecen paquetes de garantía extendida de 24 o 36 meses con un coste adicional.

Las piezas de repuesto estándar (rodamientos, juntas, sensores, válvulas hidráulicas, cilindros neumáticos) suelen estar en stock y se envían en un plazo de 3 a 5 días hábiles mediante mensajería internacional (DHL/FedEx). Los componentes mecanizados a medida (rodillos de conformado de repuesto, troqueles de punzonado personalizados) requieren de 10 a 20 días para su fabricación. Beli RollForming proporciona una lista de repuestos recomendada con cada entrega de máquina, que cubre los primeros 12 meses de funcionamiento. En caso de averías urgentes, se ofrece un servicio de envío de emergencia las 24 horas para componentes críticos.
