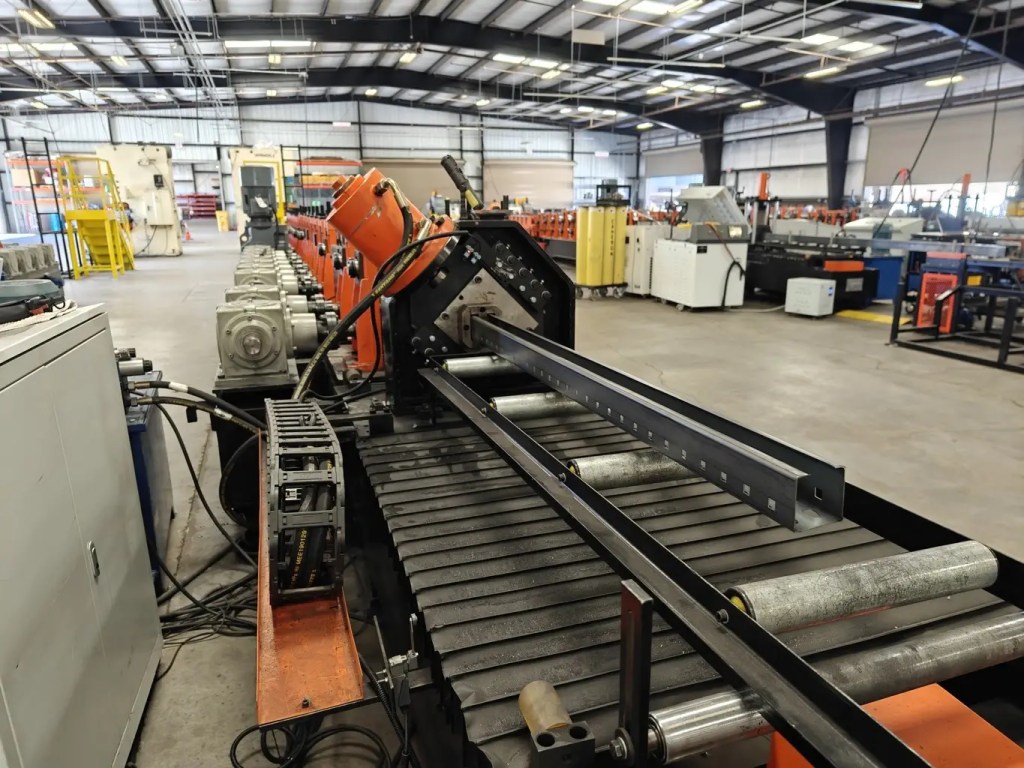

Hochgeschwindigkeits-Walzenformmaschine: 9 kritische Spezifikationen für eine fehlerfreie Gestellfertigung

Die weltweite Nachfrage nach Speichern mit hoher Speicherdichte hat die Hochgeschwindigkeits-Walzenformer als kritischer Bestandteil der industriellen Fertigung. Um eine hohe Produktivität zu erzielen, arbeiten diese Maschinen üblicherweise mit Bogengeschwindigkeiten im Bereich von 5 bis 150 m/min. Die Einhaltung enger Fertigungstoleranzen bei solch hohen Geschwindigkeiten erfordert jedoch eine hochentwickelte Konstruktion, um die massiven Umformkräfte zu beherrschen, die während des Biegeprozesses auftreten..

Die Architektur der Präzision: 9 kritische Spezifikationen

Um den Markt zu beherrschen, Hochgeschwindigkeits-Walzenformer müssen diese neun technischen Benchmarks erfüllen, die sich aus etablierten Industriestandards ableiten.:

Bewertung der Maschinensteifigkeit: Eine hohe Steifigkeit (oft angestrebt in der Nähe von) 83.100 N/mm in experimentellen Modellen) ist es von entscheidender Bedeutung, die “Walzspaltvergrößerung” während des Hochdruckformens zu minimieren..
Kraftbasierte Wellenauswahl: Die Wellen müssen auf Basis strenger Kraftberechnungen ausgewählt werden, um sowohl das Drehmoment als auch die während der Produktion entstehenden erheblichen Biegemomente aufnehmen zu können..
Präzision der Schulterausrichtung: Die Ausrichtung aller Walzen und Abstandshalter muss auf einer Granitplatte überprüft werden, um sicherzustellen, dass die vertikalen und horizontalen Führungsebenen perfekt synchronisiert sind..
Methode mit konstantem Biegezuschlag (Bogen): Bei der Gestaltung von Blumenmustern sollte diese analytische Lösung genutzt werden, um präzise 2D-Matrizenabmessungen, einschließlich Steg- und Flanschlängen, zu ermitteln..
Rückfederungskompensation: Um der elastischen Rückfederung des Materials entgegenzuwirken, sind spezielle Stationen erforderlich, da nicht modellierte Durchbiegungen zu höheren als den vorhergesagten Rückfederungswinkeln führen können..
Optimierung der Kantenspannung: Passdesigns müssen simuliert werden (mithilfe von Tools wie Ubeco PROFIL) um sicherzustellen, dass die Längsdehnung der Membran an den Streifenrändern die Streckgrenze nicht überschreitet, wodurch eine Welligkeit der Ränder verhindert wird.
Oberflächenschutz für beschichtete Stähle: Bei verzinkten oder aluminiumbeschichteten Werkstoffen muss der Walzenkonstrukteur den Geschwindigkeitsunterschied zwischen Walzen und Material minimieren, um Materialablagerungen und Oberflächenkratzer zu reduzieren..
Flachbauweise für die Nutzung: Um eine Anlagenauslastung von bis zu 80% zu erreichen, sollte eine geriffelte Bauweise verwendet werden, um die Werkzeugwechselzeiten drastisch zu reduzieren..
Versetzte Schweißnähte: Bei tragenden Konstruktionsprofilen ist die vorausschauende Planung, Schweißnähte von vorgebohrten Löchern weg zu verlegen, entscheidend für die Aufrechterhaltung der Gesamtqualität des Bauteils..

Durchbiegungsmanagement und Profilstabilität

Eine der größten Herausforderungen beim Betrieb eines Hochgeschwindigkeits-Walzenformer ist “Maschinendurchbiegung”. Dieses Phänomen, das beim Biegen des Blechs auftritt, kann zu Bauteilverformungen und beschleunigtem Werkzeugverschleiß führen, wenn es nicht ordnungsgemäß berücksichtigt wird.. Fortgeschrittene Hersteller nutzen heute numerische Simulationen mit verformbare Werkzeuge um die Vorhersage von Umformkräften zu verbessern und die geometrische Stabilität zu gewährleisten.

Für einen tieferen Einblick in diese mechanischen Wechselwirkungen erkunden Sie unsere umfassende Analyse der Walzprofiliermaschine.

Innovative Werkzeugintegration

Die Effizienz wird auch davon bestimmt, wie die Hochgeschwindigkeits-Walzenformer Interagiert mit Hilfsgeräten. Zum Beispiel, Servotechnologie in fliegenden Schersystemen ermöglicht präzises Längenschneiden bei hohen Geschwindigkeiten ohne Anhalten des Schneidebandes. Darüber hinaus können Ingenieure bei der Bearbeitung spezialisierter Profile auf die folgenden Quellen zurückgreifen: Handbuch zum Walzprofilieren (Extern) für Best Practices bei der Walzenkonstruktion und Materialauswahl.

Links zu Branchenressourcen:

Precision Metalforming Association (PMA): Richtlinien für Toleranzen und kosteneffizientes Design
Ubeco GmbH: Technische Daten zu Rollform-Designsoftware und Blumenmusterung
ASTM International: Standards für Kaltgeformte Stahlbauteile

Technisches Werkzeug: Präzisionsrechner für die Streifenbreite von aufrechten Leisten

Schluss mit dem Rätselraten bei der Planung Ihrer Lagerregale! Unser interaktiver Rechner nutzt die Methode mit konstantem Biegezuschlag (Bogen) und lokalisiert K-Faktor Die Logik liefert die exakte Abwickellänge, die für Ihre Hochgeschwindigkeits-Profilwalzmaschine erforderlich ist. Ob Sie mit hochfestem Stahl oder Standardprofilen arbeiten – mit diesem Werkzeug gewährleisten Sie Fertigungstoleranzen von ±0,5 mm von der ersten Station bis zur fliegenden Schere.

Rechner für aufgeklappte Länge

Basierend auf der Methode mit konstantem Biegezuschlag (K-Faktor)

Materialstärke (mm): Summe aller Flanschlängen (mm): Innenradius der Biegung (mm): Anzahl der Biegungen (90°):

Um Ihren Entwicklungs- und Vertriebsteams eine umfassende Referenz zu bieten, habe ich Folgendes zusammengestellt: Referenztabelle für statische Biegezugaben. Diese Tabelle dient neben dem interaktiven Rechner als zusätzliches “Validierungswerkzeug” und ermöglicht schnelle Überprüfungen während der Entwurfsphase eines Projekts. Hochgeschwindigkeits-Walzenformer.

Referenztabelle für Biegezugaben (90°-Biegungen)

Berechnet unter Verwendung der Methode mit konstantem Biegezuschlag (Bogen) mit einem K-Faktor von 0.448.

Materialdicke (T)	Innenradius (R)	Biegezulage (BA)	Rücksprung (pro Biegung)
1,5 mm	1,5 mm	3,41 mm	3,00 mm
2,0 mm	2,0 mm	4,55 mm	4,00 mm
2,5 mm	2,5 mm	5,68 mm	5,00 mm
3,0 mm	3,0 mm	6,82 mm	6,00 mm
3,5 mm	3,5 mm	7,96 mm	7,00 mm
4,0 mm	4,0 mm	9,09 mm	8,00 mm

Schwimmende Solaranlage Es handelt sich um einen noch jungen, aber schnell wachsenden Markt, insbesondere in Ländern mit begrenzter Landfläche wie Südkorea und den Niederlanden. Diese Technologie nutzt Pontons und Rahmen auf Gewässern.

Gelegenheit: Obwohl häufig Kunststoffpontons (Polyethylen hoher Dichte oder HDPE) zum Einsatz kommen, benötigen die zugehörigen Verankerungs-, Festmacher- und Laufstegsysteme weiterhin korrosionsbeständige Metallkonstruktionen. Ein flexibles Montagevorrichtung für Solarmodule kann die einzigartigen, kundenspezifisch gestalteten Aluminium- oder GFK-Profile (glasfaserverstärkter Kunststoff) herstellen, die für diese hochspezialisierten Anwendungen benötigt werden.
Innovationsvorsprung: Diese Nische stellt ein zukunftsorientiertes Gebiet dar, in dem ein früher Einstieg mit einem spezialisierten Montagevorrichtung für Solarmodule kann sich eine dominante Marktposition sichern.
Nächster Schritt: Sind Sie bereit, mit einer maßgeschneiderten Walzformlösung von diesen Projekten mit hohem ROI zu profitieren? Kontakt Beli RollForming, um Ihre Maschinenspezifikationen zu besprechen.

Dieses Video bietet einen Überblick über verschiedene Montageoptionen für Solarmodule, darunter Boden- und Dachsysteme, und veranschaulicht die verschiedenen Komponententypen Ihrer Anlage. Montagevorrichtung für Solarmodule können produzieren.

Die 5 besten bodenmontierten Solarmodule im Jahr 2025 – ideal für Heimwerker!

Häufig gestellte Fragen

Welche Geschwindigkeit definiert eine "Hochgeschwindigkeits"-Senkrechte?

Während herkömmliche Förderbandgeschwindigkeiten zwischen 5 und 150 m/min liegen, streben Hochleistungsanlagen typischerweise eine konstante Geschwindigkeit von 30 m/min für Schwerlastregale an.

Wie wird die Entfaltungslänge berechnet?

Sie wird durch analytische Methoden wie die K-Faktor und Biegezugabeberechnungen zur Sicherstellung der Genauigkeit von 2D-Streifen.

Warum ist die Steifigkeit einer Maschine wichtig?

Eine geringe Steifigkeit führt zu einem vergrößerten Rollspalt, wodurch das Profil von seinen vorgesehenen Querschnittsabmessungen abweicht..

Lässt sich hochfester Stahl bei hohen Geschwindigkeiten walzformen?

Ja, vorausgesetzt, die Anlage ist mit robusten Wellen und Walzen aus gehärtetem Werkzeugstahl ausgestattet, um beschleunigtem Verschleiß entgegenzuwirken..

Welchen Vorteil bieten geflößte Tribünen?

Sie ermöglichen eine “Offline”-Einrichtung, was bedeutet, dass die Maschine innerhalb von Minuten statt Stunden für ein neues Profil neu konfiguriert werden kann..

Wie lässt sich Wellenbildung an den Kanten verhindern?

Durch die Optimierung der Stationsanzahl wird sichergestellt, dass der Übergang der Längsdehnung allmählich erfolgt und innerhalb der Elastizitätsgrenzen bleibt..

Abschluss

Entwicklung eines Hochleistungssystems Hochgeschwindigkeits-Walzenformer erfordert ein Gleichgewicht zwischen hoher Produktionsmenge und den physikalischen Gegebenheiten der Materialbeanspruchung und Maschinendurchbiegung.. Um wettbewerbsfähig zu bleiben, müssen die Hersteller diese integrieren. 9 kritische Spezifikationen in ihre Designphase. Weitere Informationen zur Optimierung Ihrer Produktion finden Sie in unserer Analyse zu Risiken des Walzprofilierungsmarktes oder lesen Sie unseren Leitfaden auf Software-Simulation für das Walzprofilieren.
