آلة تشكيل البورلين C: العمود الفقري للبناء الفولاذي الحديث
تُحدث آلات تشكيل الأعمدة المعدنية على شكل حرف C ثورةً في قطاع البناء، إذ تُمكّن البناة من إنتاج أعمدة فولاذية عالية القوة على شكل حرف C على نطاق واسع وبسرعة ودقة لا مثيل لهما. هذه الآلات ليست مجرد أدوات تصنيع، بل هي أساسية لإنشاء هياكل متينة واقتصادية تصمد أمام اختبار الزمن.
ما هو C Purlin؟

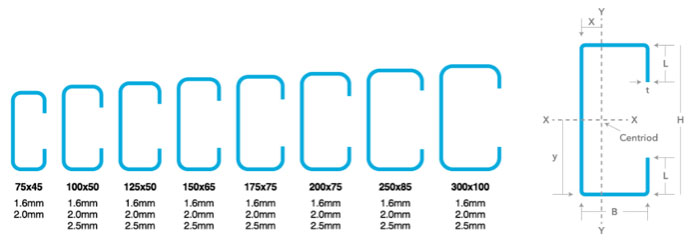

أ سي بورلين(أو "Cee Purlin") عبارة عن مقطع فولاذي مُشكَّل على البارد على شكل حرف "C"، مُصمَّم لتوفير الدعم الهيكلي في الأسقف، وكسوة الجدران، وأنظمة الهياكل. على عكس الفولاذ المُدرفل على الساخن، تُصنّع أعمدة C Purlins في درجة حرارة الغرفة، مما يجعلها خفيفة الوزن ومتينة للغاية. تصميمها - مع حواف (صفائح أفقية) وشبكة (صفائح رأسية) - يُنشئ هيكلًا صلبًا وحاملًا للأحمال، مثاليًا لـ:
أنظمة التسقيف:دعم ألواح السقف وتوزيع الوزن بالتساوي.
تأطير الجدار:تعزيز الجدران الخارجية في المستودعات والمستودعات الصناعية والمباني الزراعية.
الميزانين والمنصات:إضافة السلامة البنيوية للممرات المرتفعة أو مناطق التخزين.
تحظى الأعمدة الخشبية بشعبية كبيرة في البناء لأنها فعالة من حيث التكلفة وقابلة لإعادة التدوير ومقاومة للتآكل عند طلائها (على سبيل المثال، مجلفنة أو مطلية).
ما هي آلة تشكيل البورلين C؟

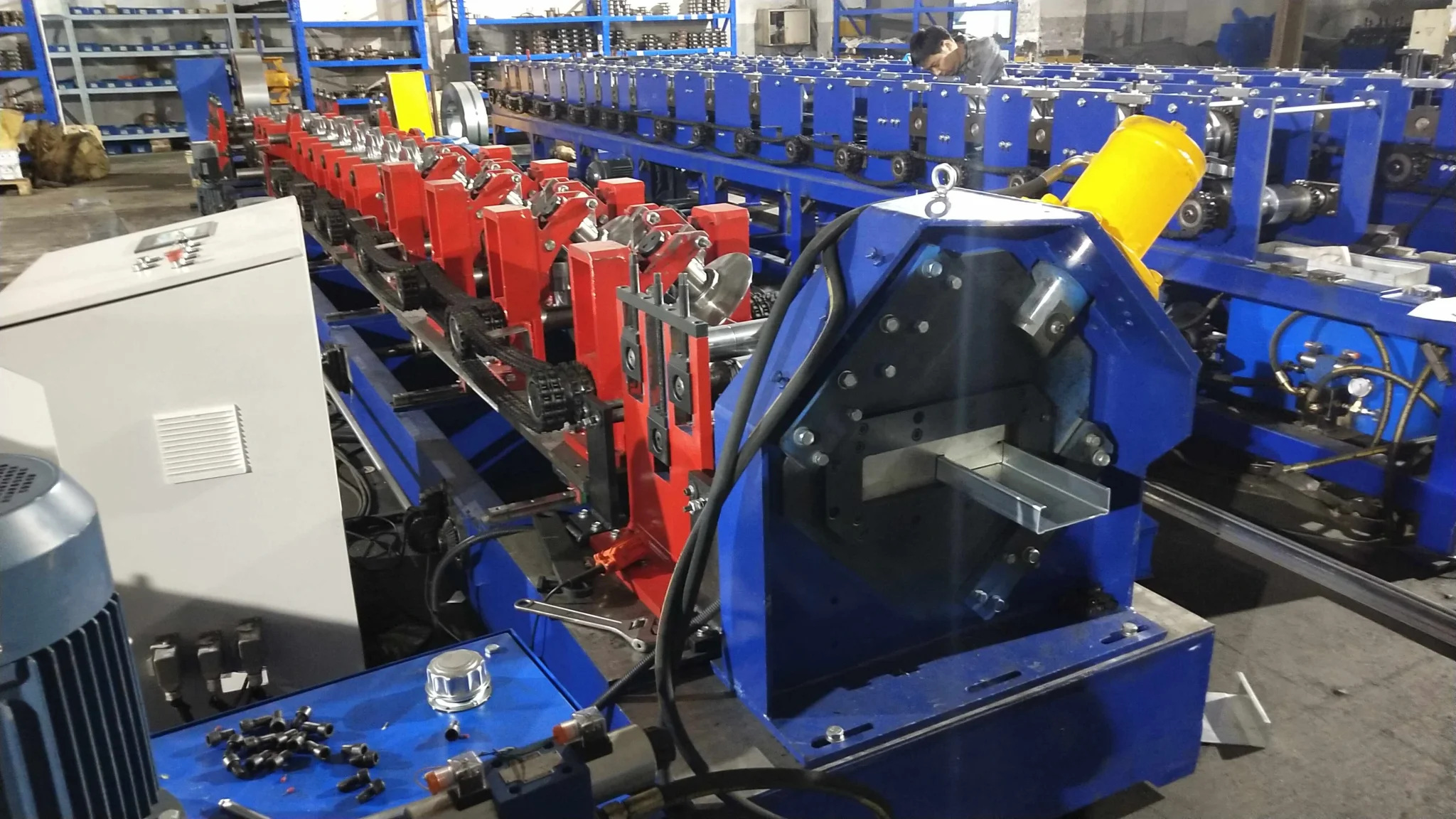

A آلة تشكيل البورلين C هو نظام صناعي متخصص يُحوّل الفولاذ الملفوف (عادةً ما يكون مجلفنًا أو مطليًا مسبقًا) إلى عوارض خشبية دقيقة على شكل حرف C. باستخدام سلسلة من قوالب الدرفلة التي يتم التحكم بها حاسوبيًا، تُثني الآلة الفولاذ تدريجيًا إلى شكل حرف C المطلوب، ثم تقطعه بالطول المطلوب بدقة عالية باستخدام آلة CNC.
إليك كيفية عملها:
فك اللفة:يتم تحميل ملفات الفولاذ داخل الماكينة وفكها تلقائيًا.
التغذية والتوجيه:قم بتوجيه الملفات/الصفائح الفولاذية مباشرة إلى جزء تشكيل الأسطوانة.
اللكم:قم بثقب الثقوب قبل أو بعد تشكيل اللفة حسب التصميم
التشكيل بالدلفنة:يمر الفولاذ عبر سلسلة من القوالب، حيث يقوم كل منها بتشكيل جزء من العارضة (الحواف، والشبكة، والشفة).
تقويم:لتقويم الأعمدة الخشبية قبل القطع، لا يوجد التواء
القطع:بمجرد تشكيل الملف الشخصي بالكامل، تقوم القاطعة الهيدروليكية بقص العارضة إلى الطول المحدد.
الناتج:يتم تجميع الأعمدة الخشبية النهائية أو تغذيتها مباشرة في خطوط التجميع من أجل البناء.
تؤدي هذه العملية الآلية إلى التخلص من الأخطاء اليدوية، مما يضمن أبعادًا متسقة (التسامحات تصل إلى ±0.2 مم) ويقلل من النفايات.
حل اختياري مختلف للآلة
هناك عدة حلول للثقب لآلات البورلين:
- وحدة تغذية المؤازرة وجهاز الثقب: السرعة هي الأسرع.
- اللكم قبل تشكيل اللفة
- اللكم بعد تشكيل اللفة
- اللكمات الطائرة
- توقف عن اللكم
تشكيل اللفة هو جوهر الآلة، والذي يتضمن تصميمًا مختلفًا لمتطلبات مختلفة:
- الهيكل: ألواح فولاذية ملحومة، حوامل من الحديد المصبوب
- مدفوعة: السلسلة والعجلة المسننة وعلبة التروس والمفصل
- الضبط: ضبط الفاصل يدويًا، الضبط التلقائي
هناك 3 حلول قطع رئيسية لآلات القطع:
- القطع المسبق: قطع الملف إلى صفائح قبل تشكيل اللفة، ستكون أطراف العارضة متمددة قليلاً، ولكن لا حاجة لضبط القاطع لإنتاج أحجام مختلفة من العارضات. ويجب أن يكون طول العارضات أطول من 1000 مم
- قطع ما بعد النقش: يتطلب قطع ما بعد النقش القياسي تغيير شفرة القطع لتناسب أحجام مختلفة من الأعمدة
- قطع متعدد الوظائف: جهاز قطع متكامل، من خلال بعض التعديلات لقطع أحجام مختلفة من الأعمدة
المواصفات الرئيسية
| ميزة | تحديد |
|---|---|
|
أحجام البورلين |
80-300 مم، 100-400 مم أو أكثر |
|
السُمك |
1.5-3.0 ملم (3-5 ملم خاص) |
|
مادة |
معدل العائد، معدل الاسترداد، معدل العائد (235-550 ميجا باسكال) |
|
منصات التشكيل |
18-24 (حسب الأحجام وسمك العارضة) |
|
قوة المحرك |
22-50 كيلو وات (حسب التصميم) |
|
مادة الأسطوانة |
GCR 15، CR12 MOV، D 2، إلخ |
|
وقت التغيير |
ساعتين أو 5 دقائق |
الأسئلة المتداولة
آلة تشكيل المدادات الفولاذية AC هي خط إنتاج صناعي عالي التحمل مصمم لفكّ وتسطيح وتثقيب وتشكيل شرائح الفولاذ المسطحة بشكل مستمر إلى مقاطع هيكلية على شكل حرف C. تُستخدم هذه المدادات بشكل أساسي كعوارض أفقية حاملة للأحمال لدعم كسوة الأسقف والجدران في المباني الفولاذية مسبقة الصنع والمنشآت التجارية.
نظراً لأن المدادات على شكل حرف C تُعدّ مكونات هيكلية بالغة الأهمية يجب أن تتحمل أوزاناً هائلة، فقد صُممت الآلات للتعامل مع المواد ذات مقاومة الشد العالية. تشمل المدخلات الشائعة ما يلي:
الفولاذ المجلفن
الفولاذ المدلفن على البارد
فولاذ كربوني عالي الشد. تتراوح سماكة المادة القياسية المُعالجة من 1.5 مم إلى 3.0 مم (بمقياس 16 إلى 11 تقريبًا).
نعم. على عكس آلات تصنيع ألواح التسقيف القياسية التي تُثبّت على شكل واحد، فإن آلات تصنيع المدادات C مصممة بطبيعتها لتكون قابلة للتعديل. يمكن لآلة واحدة إنتاج مجموعة واسعة من عروض الألواح (عادةً من 80 مم إلى 300 مم) وارتفاعات الحواف (من 40 مم إلى 100 مم) لتلبية متطلبات الهندسة الإنشائية المختلفة.
توجد طريقتان أساسيتان لضبط الحجم حسب مدى تطور الجهاز:
الضبط اليدوي: يستخدم المشغل عجلات يدوية أو فواصل مادية لتوسيع أو تضييق المسافة بين حوامل البكرات اليسرى واليمنى يدويًا.
ضبط تلقائي بالكامل (بدون خطوات): يتم التحكم في الجهاز بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC) ومحركات المؤازرة، حيث يقوم المشغل ببساطة بإدخال الأبعاد المطلوبة على شاشة اللمس. يقوم الجهاز تلقائيًا بتحريك حوامل البكرات بدقة متناهية تصل إلى المليمتر المطلوب في غضون ثوانٍ، مما يلغي وقت التوقف والجهد اليدوي.
تتطلب المدادات على شكل حرف C ثقوب براغي دقيقة للغاية للربط بالهيكل الفولاذي الرئيسي. يتميز خط تشكيل اللفائف بتكامل نظام التثقيب المسبق الهيدروليكي, يقع عادةً بعد جهاز تسوية المواد مباشرةً. يقوم مغذي مؤازر CNC بتحريك المعدن المسطح بدقة، وتقوم المكبس الهيدروليكي بثقب ثقوب مستديرة أو مشقوقة في الشبكة أو الحواف قبل ثني الفولاذ على شكل حرف C.
تعمل خطوط تشكيل المدادات القياسية من النوع C عادةً بسرعات تتراوح من من 15 إلى 25 متراً في الدقيقة (حوالي 50 إلى 80 قدمًا في الدقيقة). تتحدد سرعة الإنتاج الفعلية إلى حد كبير بتردد عملية التثقيب؛ فالألواح التي تتطلب أنماط ثقوب معقدة وعالية الحجم ستعمل بسرعة أبطأ قليلاً للسماح لآلة التثقيب بإتمام دوراتها.

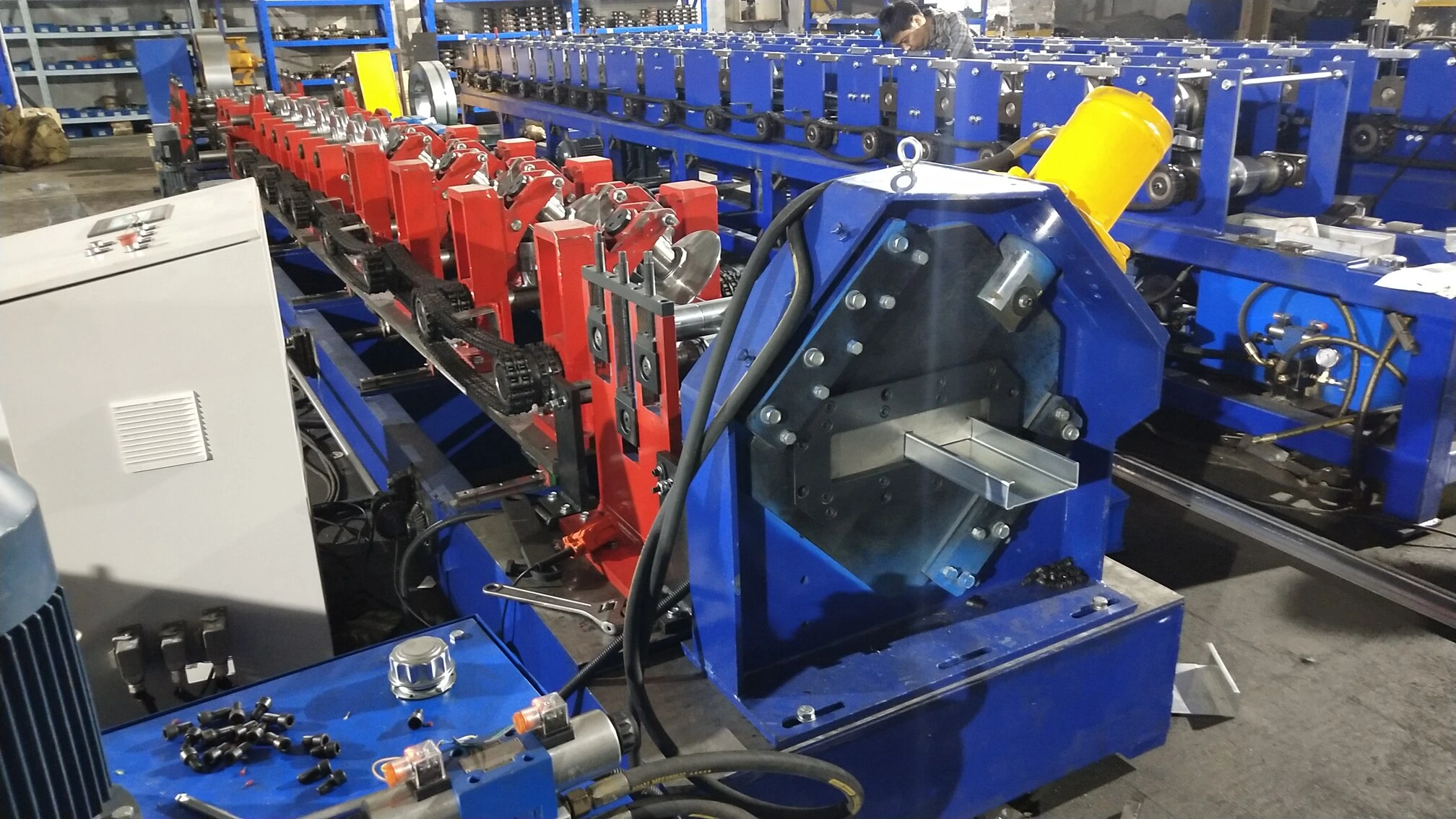

الآلة مزودة بـ مقص هيدروليكي للقطع اللاحق. في الآلات المتطورة والآلية بالكامل، تستخدم هذه القاطعة نظام قوالب قطع "عالمي" أو متدرج. وهذا يعني أن شفرات القطع تتكيف تلقائيًا مع حجم العارضة المراد إنتاجها، مما يسمح بقطع نظيف وخالٍ من النتوءات لا يسحق الحواف، دون الحاجة إلى قيام المشغل باستبدال قوالب القطع الثقيلة يدويًا.
صُممت العديد من آلات تصنيع المدادات الحديثة كأنظمة ثنائية الغرض قادرة على إنتاج مقاطع على شكل حرف C و Z على نفس خط الإنتاج. من خلال تدوير محطات بكرات محددة يدويًا بزاوية 180 درجة (أو بالضغط على زر في خطوط الإنتاج المؤتمتة بالكامل)، تُغير الآلة تسلسل الثني للتبديل بسلاسة بين مقاطع C و Z، مما يوفر مرونة فائقة لمصنعي المباني الفولاذية.
استثمر في آلة تشكيل الأعمدة على شكل حرف C - ارتقِ بمشاريع البناء الخاصة بك
آلات تشكيل البورلين C ليست مجرد أدوات، بل هي أساس البناء بشكل أسرع وأكثر قوة واستدامة. سواء كنت تُشيّد مستودعًا أو حظيرة أو مساحة تجارية، فإن آلتنا تُوفّر الدقة والسرعة والمتانة التي تحتاجها.
هل أنت مستعد لتحديث عملياتك؟ اتصل بنا اليوم لاستشارة مجانية. لنبنِ المستقبل، خطوة بخطوة.
