Sélectionner la bonne réponse panne en acier de construction est le fondement de toute solution durable et rentable bâtiment en acier projet. La décision cruciale implique presque toujours une comparaison : C Purlin contre Z Purlin. Bien que ces deux profilés en acier formés à froid semblent similaires, ils sont conçus pour des applications distinctes ; choisir le mauvais peut entraîner un gaspillage de matériaux, des difficultés d’installation et des problèmes de fiabilité. intégrité structurelle.
En tant que personne de confiance fabricant et exportateur de machines de profilage à rouleaux en Chine, Beli RollForming a établi des partenariats avec des milliers de clients à travers le monde pour les aider à faire ce choix et à optimiser leur production. Ce guide complet détaille les Les 5 principales différences entre les pannes C et Z, vous permettant de sélectionner le composant idéal pour vos besoins et démontrant comment Beli soutient l'ensemble de votre processus de fabrication de pannes.
pannes Les poutres de support horizontales de la toiture, perpendiculaires aux chevrons ou aux fermes, sont essentielles pour répartir la charge du toit et assurer une base stable aux tôles de couverture. Les deux formes les plus courantes sont : pannes C et Z—tous deux produits à partir de acier laminé à froid mais avec des variations de conception cruciales qui affectent leurs performances :
C. Purlin (Le profil symétrique) : Une section transversale en “ C ” avec un dos plat, idéale pour commerce léger et les bâtiments résidentiels en acier où la simplicité et un support autonome sont requis.
Z Purlin (Le profil superposé) : Une section transversale en “ Z ” conçue pour longues portées et une capacité de charge supérieure, car sa forme unique permet un chevauchement continu, ce qui en fait le choix privilégié pour entrepôts industriels et des structures de grande envergure.
Comprendre ces distinctions aidera vos clients à éviter des erreurs coûteuses dans le choix des matériaux et l'aménagement du site. Voici les 5 principaux facteurs :

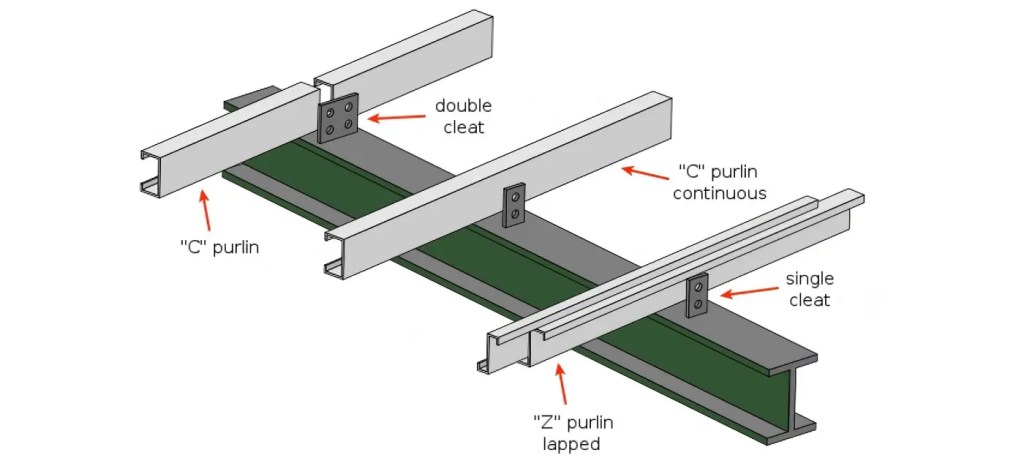

Comme leurs noms l'indiquent, pannes en C présentent un profil symétrique adapté à une fixation simple, boulonnée bout à bout. pannes en Z, présentent toutefois un design asymétrique et angulaire. Cette forme en “ Z ” est spécifiquement conçue pour ses propriétés uniques capacité d'imbrication et de chevauchement, ce qui est essentiel pour la création de systèmes de poutres continues sur longues portées— une capacité dont les pannes en C sont dépourvues en raison de leur profil plat.
Les pannes Z l'emportent ici. Leur capacité à se chevaucher répartit le poids plus uniformément sur plusieurs supports, leur permettant ainsi de supporter 20-30% charges plus lourdes que les pannes en C de dimensions et d'épaisseur de matériau similaires. pannes en C sont particulièrement adaptées aux charges de toiture légères à modérées, comme celles que l'on trouve dans les bâtiments résidentiels ou les petits bâtiments commerciaux.
Non. pannes en C ne peut être attaché que de bout en bout, ce qui limite la continuité structurelle et le contrôle de la déformation. pannes en Z, à l'inverse, peuvent se chevaucher (ou “ se chevaucher ”) jusqu'à 50% de leur longueur. Ce chevauchement crée un chemin de charge continu, améliorant considérablement la résistance aux vents violents et à la déviation verticale, ce qui les rend indispensables dans les zones à vents forts ou sismiques.
Les pannes en C sont généralement moins chères à l'achat. Elles nécessitent moins de matériaux par unité et leur processus de fabrication est plus simple. pannes en Z coûtent plus cher au départ, mais mènent souvent à épargne à long terme sur les grands projets car leur résistance supérieure et leur conception à recouvrement réduisent le nombre total de colonnes ou de poutres de soutien nécessaires dans une structure.
Les pannes en C sont plus rapides à installer pour les petits projets simples. car leur forme uniforme nécessite moins d'ajustements de planification. pannes en Z nécessitent une planification plus minutieuse (pour assurer la cohérence des chevauchements), mais au final, cela nécessite une planification plus rigoureuse, mais au final, cela reste une priorité. économiser du temps et de la main-d'œuvre sur les grands chantiers en réduisant le nombre total de pannes et de connexions nécessaires grâce à leur capacité de portée accrue.
💡 Conseil de proPour en savoir plus sur les normes de conception des pannes en acier, consultez le Acier mondial Guide de l'association sur les profilés en acier formés à froid↗
Le choix de la panne appropriée dépend souvent des exigences spécifiques de votre type de bâtiment, des charges requises et de l'environnement local.
Les pannes en C excellent lorsque la simplicité, la symétrie et les charges légères à modérées sont la norme. Elles constituent souvent la solution la plus économique pour :
Maisons résidentielles en acier et les petits garages.
Bâtiments agricoles (par exemple, granges, hangars et abris pour le bétail).
Petits entrepôts ou des unités de stockage nécessitant un support de toiture de base.
Façades de magasins de détail et les bâtiments commerciaux légers.
Les pannes en Z sont le choix structurel privilégié pour les constructions de grande envergure, car elles offrent résistance, portée continue et résistance aux contraintes environnementales. Elles sont essentielles pour :
Entrepôts industriels et usines nécessitant une capacité de charge maximale.
Grands centres commerciaux (par exemple, les centres commerciaux, les grandes surfaces) avec de vastes surfaces de toiture.
Bâtiments situés dans Zones à vents violents ou sismiques en raison d'une continuité supérieure.
Bâtiments commerciaux utilisation de systèmes de toiture en métal lourd.
Note de Beli RollForming : Notre technologie de pointe machines de profilage à rouleaux de pannes nous pouvons produire des pannes en C et en Z adaptées à ces applications, que vous ayez besoin de pannes minces pour les constructions résidentielles ou de sections robustes jusqu'à 2,0 mm d'épaisseur pour les installations industrielles. Découvrez les machines de profilage à rouleaux de Beli et étudiez ce qu'est un Machine de profilage à rouleaux.
Oui. Il est possible de les combiner (par exemple, des pannes en Z pour les travées principales et des pannes en C pour les appuis secondaires ou les lisses de murs). Toutefois, il est impératif qu'un ingénieur structure qualifié calcule correctement la répartition des charges.
Oui. Les pannes en Z sont intrinsèquement plus résistantes. Leur conception unique par recouvrement offre 20-30% capacité de charge supérieure et une résistance supérieure à l'arrachement par le vent par rapport aux pannes en C de même calibre.
Les pannes en C sont moins chères à l'achat. grâce à une fabrication plus simple. pannes en Z sont plus rentables à long terme sur les grands projets car leur résistance supérieure réduit la quantité totale de matériaux et de structures de support nécessaires.
Non. La forme en elle-même n'a pas d'incidence sur la corrosion. Les pannes en C et en Z doivent être correctement installées. galvanisé ou revêtues pour prévenir la rouille, quelle que soit leur section transversale.
Pour la construction résidentielle légère, 0,8 mm à 1,2 mm Les pannes en C épaisses sont la norme. Des épaisseurs plus importantes (1,5 mm à 2,0 mm) sont utilisées pour les applications commerciales légères ou à charge modérée.
pannes en C sont généralement plus faciles à utiliser pour des projets simples et de petite taille grâce à leur forme uniforme. pannes en Z Elles nécessitent une planification plus poussée en raison des chevauchements requis, mais permettent de gagner du temps sur les installations à grande échelle.
Les pannes en C sont principalement utilisées dans Construction résidentielle, Agriculture (granges/hangars), et à petite échelle Vente au détail et les bâtiments commerciaux légers où les portées sont courtes.
Absolument. Notre technologie avancée machines de profilage à rouleaux de pannes gérer à la fois les pannes C et Z à partir de de 1,5 mm à 4,5 mm d'épaisseur avec des largeurs de bride et d'âme hautement personnalisées (jusqu'à 450 mm).
Les clients choisissent Beli pour notre spécialisation dans personnalisation, certifiée ISO 9001 stricte contrôle de qualité, vaste expertise en exportation (plus de 30 pays), et une assistance technique à vie pour votre équipement de profilage à rouleaux.
Le choix entre C purlin et Z purlin Il s'agit d'une décision structurelle fondamentale qui influe sur la durée de vie et le coût de votre projet. Il ne s'agit pas de savoir lequel est “ supérieur ”, mais lequel est parfait pour le poste. En comprenant les différences cruciales en matière de capacités de chevauchement, de capacité de charge et de type d'application, vous êtes désormais en mesure d'éviter des erreurs coûteuses.
Ne faites pas de suppositions concernant les besoins en matériaux ou en machines. Collaborez avec les experts qui conçoivent les lignes de production.
Contactez Beli RollForming dès aujourd'hui pour une consultation gratuite et un devis détaillé sur une machine de profilage de pannes C/Z personnalisée.
Nous sommes prêts à vous accompagner dans votre projet, de la conception initiale à la livraison des machines et au démarrage de la production.
