🛠️ما هي آلة تشكيل شعاع الخطوة؟
A ماكينة تشكيل الحزمة المتدرجة هو الحل الصناعي المتخصص المصمم لتصنيع عوارض الدعم الأفقية المتكاملة المستخدمة في رفوف المنصات وأنظمة التخزين. صُمم هذا النظام التصنيعي المتطور لتحويل لفائف الفولاذ المسطحة بسلاسة إلى عوارض متدرجة قياسية، وهي ضرورية لتخزين متين وقوي التحمل. يتميز المنتج الناتج بتصميم "متدرج" فريد، وهو أمر بالغ الأهمية للتشابك الآمن مع الأعمدة الرأسية.
على عكس معدات التشكيل العامة، هناك معدات تشكيل مخصصة ماكينة تشكيل الحزمة المتدرجة مُحسّنة بدقة لتتوافق مع متطلبات التحملات الدقيقة والسلامة الهيكلية والامتثال لمعايير معهد مصنعي الرفوف (RMI) التي تتطلبها صناعة مناولة المواد الحديثة. إذا كان هدفك هو تصنيع كميات كبيرة ودقة عالية لمكونات رفوف المنصات، فإن الاستثمار في شركة متخصصة ماكينة تشكيل الحزمة المتدرجة يعتبر ضروريًا للجودة والربحية.
7 فوائد رئيسية لآلة شعاع الخطوة الخاصة بنا
كفاءة إنتاج لا مثيل لها
فعل: يحقق سرعات 8-12 مترًا في الدقيقة, ، متجاوزًا الإنتاج اليدوي بشكل كبير.
قيمة: خفض تكاليف العمالة بشكل كبير وتلبية المواعيد النهائية الصارمة لمشاريع تخزين وتجهيز المنصات على نطاق واسع.
الهندسة الدقيقة لضمان الجودة المتسقة
فعل: يستخدم بكرات ومحطات تشكيل متقدمة يتم التحكم فيها بواسطة الكمبيوتر.
قيمة: يضمن ملفات تعريف شعاع متدرجة موحدة ويضمن أن العوارض النهائية تلبي المعايير الصارمة معايير تحمل الأحمال من معهد مصنعي الرفوف (RMI) للحصول على الجودة المعتمدة.
متانة قوية للرفوف الثقيلة
فعل: مصنوعة من إطارات فولاذية صناعية، وبكرات فولاذية مقسّاة GCr15، ومحركات عالية عزم الدوران.
قيمة: مصممة لتحمل الاستخدام المستمر العمل على مدار الساعة طوال أيام الأسبوع في بيئات التصنيع ذات الحجم الكبير، مما يضمن الموثوقية على المدى الطويل.
حلول مغلقة متنوعة
فعل: نحن نقدم طرق إغلاق متعددة ومملوكة لتلبية المتطلبات الهيكلية المحددة.
خيارات: مقفل ذاتيًا, لحام النقاط (بما في ذلك اللحام المتوقف والطائر)، والمتقدم اللحام بالليزر خيارات.
خيارات التخصيص المرنة
فعل: يتميز بأدوات قابلة للتعديل وتحكم PLC لتغييرات الملف الشخصي.
قيمة: إنتاج بسهولة عوارض متدرجة تتوفر بأحجام مختلفة (600-1200 ملم)، وسمك (1.2-2.5 ملم)، وأطوال (تصل إلى 6 أمتار) لتناسب جميع تطبيقات الرفوف الصناعية والميزانين.
تشغيل وصيانة سهلة الاستخدام
فعل: واجهة شاشة تعمل باللمس PLC سهلة الاستخدام لبرمجة الملف الشخصي بسرعة ومراقبة الإنتاج.
قيمة: يقلل من وقت تدريب المشغل، ويقلل من مدخلات العمالة، ويبسط الصيانة من خلال تنبيهات الأخطاء الآلية لتقليل وقت التوقف عن العمل.
دعم شامل من الشركة المصنعة
فعل: مدعومة بالدعم الفني مدى الحياة من Beli RollForming، والتدريب في الموقع، واستكشاف الأخطاء وإصلاحها على مدار الساعة طوال أيام الأسبوع.
قيمة: حماية استثمارك وضمان الأداء الأقصى مع الدعم المخصص وتحديثات البرامج الخاصة بك ماكينة تشكيل الحزمة المتدرجة.
⚙️ المكونات الأساسية لآلة تشكيل اللفائف ذات العارضة المتدرجة من شركة Beli RollForming
كل عنصر حاسم في حياتنا ماكينة تشكيل الحزمة المتدرجة تم تصميمها بدقة عالية لتحقيق أقصى قدر من المتانة ودقة الملف والإنتاجية العالية، مما يضمن إنتاج رفوف المنصات بشكل موثوق.
1. نظام فك الملفات عالي السعة
وظيفة: يضمن تغذية المواد بشكل سلس ومتسق، وهو أمر ضروري للحفاظ على سرعة الخط العالية.
خيارات: اختر بين قوي جهاز فك الملفات الهيدروليكي (مثالي للملفات الثقيلة التي يصل وزنها إلى 3000 كجم وما فوق) أو جهاز فك اللفائف اليدوي (للعمليات الدفعية الأصغر).
الميزة الرئيسية: يشتمل كلا الخيارين على التحكم في الشد القابل للتعديل لمنع تجعد المواد وضمان تدفق الملف بشكل مثالي.
2. وحدة الثقب المسبق والقطع المتقدمة
وظيفة: إنشاء جميع فتحات الاتصال وميزات القفل الضرورية قبل عملية التشكيل.
فائدة: يؤدي الثقب المسبق إلى التخلص من تركيزات الإجهاد التي تحدث مع الثقب بعد التشكيل، مما يحافظ على سلامة الهيكل النهائي شعاع الخطوة حساب تعريفي.
دقة: يتم استخدام الأنظمة الهيدروليكية للتشغيل الهادئ والقطع النظيفة والخالية من النتوءات.
3. محطات تشكيل اللفة الدقيقة
مادة: يتم تصنيع الأسطوانات من مواد عالية الجودة الفولاذ المقسى GCr15 للحصول على مقاومة استثنائية للتآكل، حتى عند تشغيل مواد عالية القوة أو مجلفنة.
متانة: يضمن التكوين متعدد الحوامل (عادةً ما يكون من 28 إلى 36 محطة) تكوينًا تدريجيًا لملف منخفض الضغط، مما يقلل عودة الربيع وضمان أبعاد دقيقة للخطوة.
تكامل اللحام (اختياري): يتكامل خطنا بسلاسة اللحام بالليزر أنظمة اللحام المستمر عالي السرعة لملف الشعاع المغلق، مما يعزز سرعة الخط بشكل كبير مقارنة ببدائل اللحام النقطي.

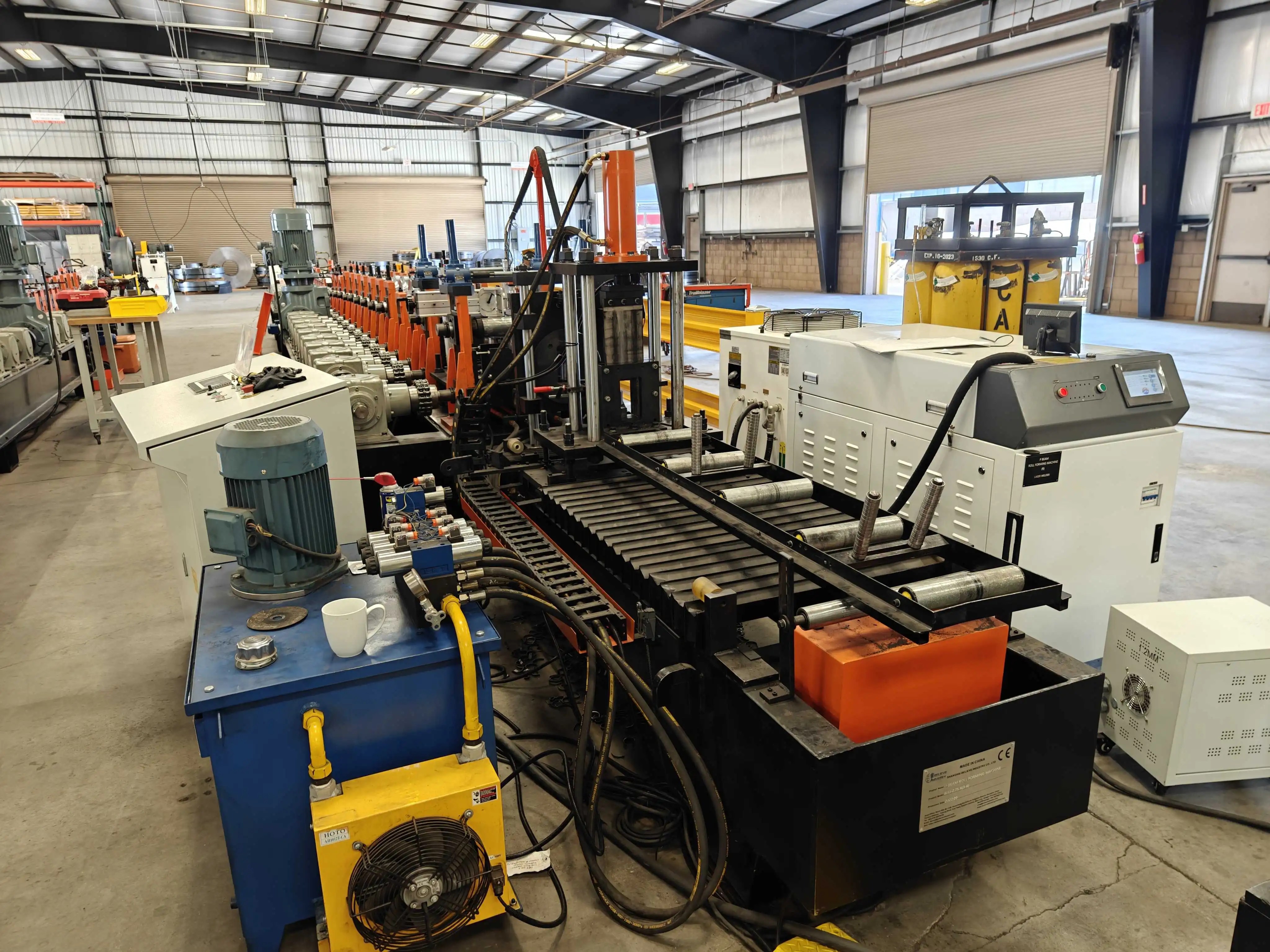

4. وحدة القطع الهيدروليكية الطائرة
تقنية: يتبنى القطع الهيدروليكي الطائر لقص ملف الشعاع النهائي بدقة أثناء تحرك الخط.
ميزة: توفر هذه الطريقة نهايات شعاعية أنظف وأكثر مربعة مع عدد أقل بكثير من النتوءات وانخفاض كبير في الضوضاء مقارنة بالقطع بالمنشار التقليدي.
5. لوحة تحكم PLC بديهية
نظام: يستخدم شاشة تعمل باللمس الحديثة واجهة الإنسان والآلة (HMI) (واجهة الإنسان والآلة) متكاملة مع الأداء العالي وحدة التحكم المنطقية القابلة للبرمجة.
يتحكم: يمكن للمشغلين برمجة أطوال الشعاع بسهولة، ومراقبة مقاييس الإخراج، وإدارة عمليات تغيير الملفات الشخصية، مما يجعل ماكينة تشكيل الحزمة المتدرجة قابلة للتكيف بشكل كبير وسهلة التشغيل.
📊 المواصفات الفنية لآلة تشكيل العارضة المتدرجة
أولا: معلمات المواد والملف
| مواصفة | النطاق القياسي | الخيارات/التخصيص |
| مادة مناسبة | الفولاذ المدرفل على البارد (CR)، الفولاذ المجلفن (GI)، الفولاذ الكربوني | الفولاذ المقاوم للصدأ والألومنيوم وPPGI (الحديد المجلفن المطلي مسبقًا) |
| سمك المادة | 1.5 مم – 2.5 مم | حتى 3.0 ملم أو 3.5 ملم للتطبيقات الشاقة |
| قوة الخضوع | 250 – 350 ميجا باسكال | فولاذ ذو قوة أعلى (على سبيل المثال، 500 ميجا باسكال) عند الطلب |
| حجم الملف الشخصي | أبعاد شعاع الخطوة المشتركة (على سبيل المثال، 90/100/120 * 70 مم) | ملفات تعريف مخصصة بناءً على رسومات العميل (على سبيل المثال، ارتفاعات/أحجام مختلفة) |
ثانياً: القدرة الإنتاجية والسرعة
| مواصفة | النطاق القياسي | الخيارات/التخصيص |
| سرعة التشكيل الاسمية | 10 – 15 م/دقيقة | الإصدارات عالية السرعة: 20 مترًا/دقيقة أو أكثر (تتطلب محركًا/قطعًا متقدمًا) وحل لحام محدث |
| محطات التشكيل | 22 – 28 تمريرة (يعتمد على تعقيد الشعاع) | متغير، بناءً على تصميم ملف تعريف الشعاع المحدد |
| التسامح الطولي | ±1.0 مم (لطول 10 أمتار) | تحمّلات أكثر إحكامًا (على سبيل المثال، ±0.5 مم) مع مشفر/قاطع ممتاز |
🎯 التطبيقات والعائد على الاستثمار: لماذا تختار آلة تشكيل شعاع الخطوة الخاصة بنا؟
تنتج آلاتنا الملفات الشخصية الدقيقة للغاية المطلوبة لهياكل التخزين الحرجة:
رفوف المنصات الانتقائية: التطبيق الأساسي، حيث توفر عوارض الخطوات المتشابكة الدعم الأفقي الأساسي للبضائع الثقيلة الموزعة على المنصات.
رفوف صناعية: تصنيع عوارض قابلة للتخصيص وعالية التحمل للأرفف الطويلة المدى وأنظمة التخزين الصناعية.
أرضيات الميزانين: إنتاج العوارض الهيكلية المستخدمة في بناء منصات العمل المرتفعة ومستويات التخزين الآمنة.
أنظمة التخزين العميق: عوارض مناسبة لأنظمة متخصصة مثل رفوف السيارات الداخلية/السيارات من خلالها لإدارة المخزون بالجملة.
وفقًا لتقرير صدر عام 2023 بواسطة صناعة مناولة المواد (MHI), لقد زاد الطلب على أنظمة التخزين المعيارية بمقدار 22% في السنوات الخمس الماضية، مما أدى إلى زيادة الحاجة إلى تقنية إنتاج شعاع فعالة مثل ماكينة تشكيل العارضة المتدرجة.
لماذا تختار آلة تشكيل شعاع الخطوة لدينا؟
في حين أن آلات تشكيل اللفائف العامة قد توفر وظائف أساسية، فإن ماكينة تشكيل العارضة المتدرجة(وآلة تشكيل لفة شعاع P) تم تصميمه لتحقيق التميز:
- الجودة المعتمدة:تتوافق العوارض مع معايير السلامة RMI و OSHA.
- كفاءة التكلفة:انخفاض تكاليف الإنتاج لكل وحدة من خلال الأتمتة المتقدمة والإنتاج عالي السرعة.
- قابلية التوسع: يمكنك بسهولة تكييف الماكينة مع الملفات الشخصية الجديدة ومتطلبات الإنتاج المتزايدة.
- متانةتم تصميمه ليدوم طويلاً باستخدام الفولاذ GCr15 ومكونات الدرجة الصناعية.
معرض الصور
📞 الخاتمة والخطوات التالية
تشكيل لفة بيلي ماكينة تشكيل الحزمة المتدرجة هو الاستثمار الأمثل لتعزيز قدراتكم الإنتاجية مستقبلًا. من خلال توفير مواصفات قابلة للتخصيص، وإنتاج فائق السرعة، ودعم رائد في هذا المجال، نضمن لكم تقديم مقاطع فولاذية ثابتة ومربحة لعملائكم.
هل أنت مستعد لتوسيع نطاق إنتاج رفوف المنصات الخاصة بك؟
اتصل بفريقنا اليوم للحصول على استشارة شخصية وعرض سعر. لنبني نجاحك معًا - تواصل معنا الآن!
❓ الأسئلة الشائعة

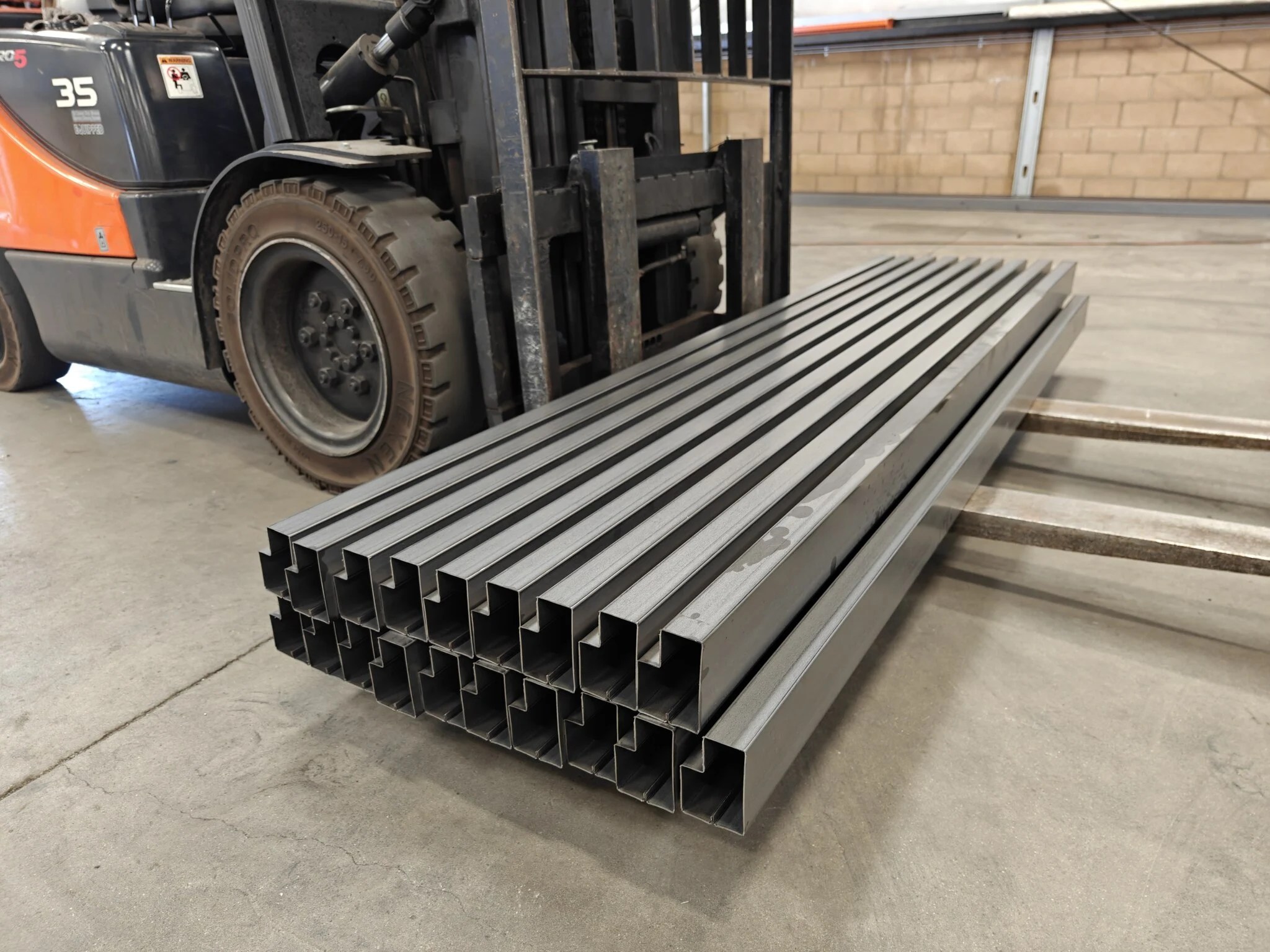

الوظيفة الأساسية لـ ماكينة تشكيل الحزمة المتدرجة تتمثل مهمة هذه الآلة في تشكيل لفائف الفولاذ المسطحة على البارد بشكل مستمر إلى المقطع الهيكلي المحدد المستخدم في عوارض درجات رفوف البالتات. تضمن هذه الآلة إنتاج كميات كبيرة من العوارض بأبعاد دقيقة للدرجات والشفاه، مما يسمح بربطها بإحكام مع الإطارات الرأسية، بما يفي بمعايير تحمل الأحمال الأساسية.
معيارنا ماكينة تشكيل الحزمة المتدرجة تستطيع النماذج تحقيق سرعات خط الإنتاج بين 4 و 6 أمتار في الدقيقة (0-12 م/دقيقة) عن طريق اللحام النقطي الطائر. لدينا ماكينة تشكيل عوارض الدرفلة ذات السرعة المتقدمة تتميز بتقنية اللحام بالليزر المستمر، القادرة على تحقيق سرعة إنتاج رائدة في الصناعة تصل إلى 20 متراً في الدقيقة (م/دقيقة).
صُممت آلتنا للتعامل مع مواد متنوعة، في المقام الأول الفولاذ المجلفن وكذلك الفولاذ المدرفل على الساخن (HR) أو المدرفل على البارد (CR). يمكن للآلة القياسية معالجة سماكات المواد من من 1.2 مم إلى 1.8 مم, ، مع توفر خيارات قابلة للتخصيص لاستيعاب المقاييس الأثقل حسب الحاجة للتطبيقات المتخصصة والثقيلة.
يُعدّ "النتوء" في شكل العارضة عنصرًا تصميميًا بالغ الأهمية. فهو يوفر مساحةً مُقعّرةً لوضع الخشب أو ألواح التغطية السلكية أو سطح تثبيت مُستوٍ لحمل المنصات. والأهم من ذلك، أنه يُهيّئ واجهةً دقيقةً ضروريةً لربط وصلة نهاية العارضة مع الفتحات الموجودة في قائم الرف، مما يزيد من قدرة تحمل الأحمال واستقرار نظام التخزين بأكمله.
نعم، جهازنا يتضمن مخصصًا جهاز الشقوق المسبقة. يقوم هذا النظام بثقب فتحات التوصيل والثقوب المطلوبة في المادة بدقة. قبل يدخل المنتج إلى وحدات تشكيل اللفائف الرئيسية. تضمن هذه العملية دقة الأبعاد وتمنع التشوه في الشكل النهائي المُشكّل.
نقدم العديد من الحلول المغلقة المتقدمة لإنشاء مقطع عرضي سلس للعوارض، مما يعزز السلامة الهيكلية والمظهر الجمالي. وتشمل هذه الخيارات ما يلي: مقفل ذاتيًا, لحام النقاط (بما في ذلك اللحام المتوقف واللحام الطائر)، والسرعة العالية اللحام بالليزر لإغلاق الدرزات بشكل متواصل.
نحن نستخدم وحدة قطع هيدروليكية طائرة لأنها توفر عملية تشغيل أنظف وأهدأ وأسرع مقارنةً بالقطع بالمنشار التقليدي. يقلل القطع الهيدروليكي من النتوءات، مما يضمن أن تكون أطراف عوارض الدرج النهائية ناعمة وتتوافق مع معايير السلامة والجودة، مع تقليل التلوث الضوضائي في منشأتك.
نعم، تتميز الآلة بأدوات مرنة وقابلة للتعديل. وهذا يسمح للمصنعين بالتبديل بكفاءة بين إنتاج عوارض ذات عروض حواف مختلفة (مثل 60-180 مم) وارتفاعات مختلفة دون الحاجة إلى آلات جديدة بالكامل، مما يزيد من تنوع الآلة وعائد الاستثمار.
