Aperçu et objectif

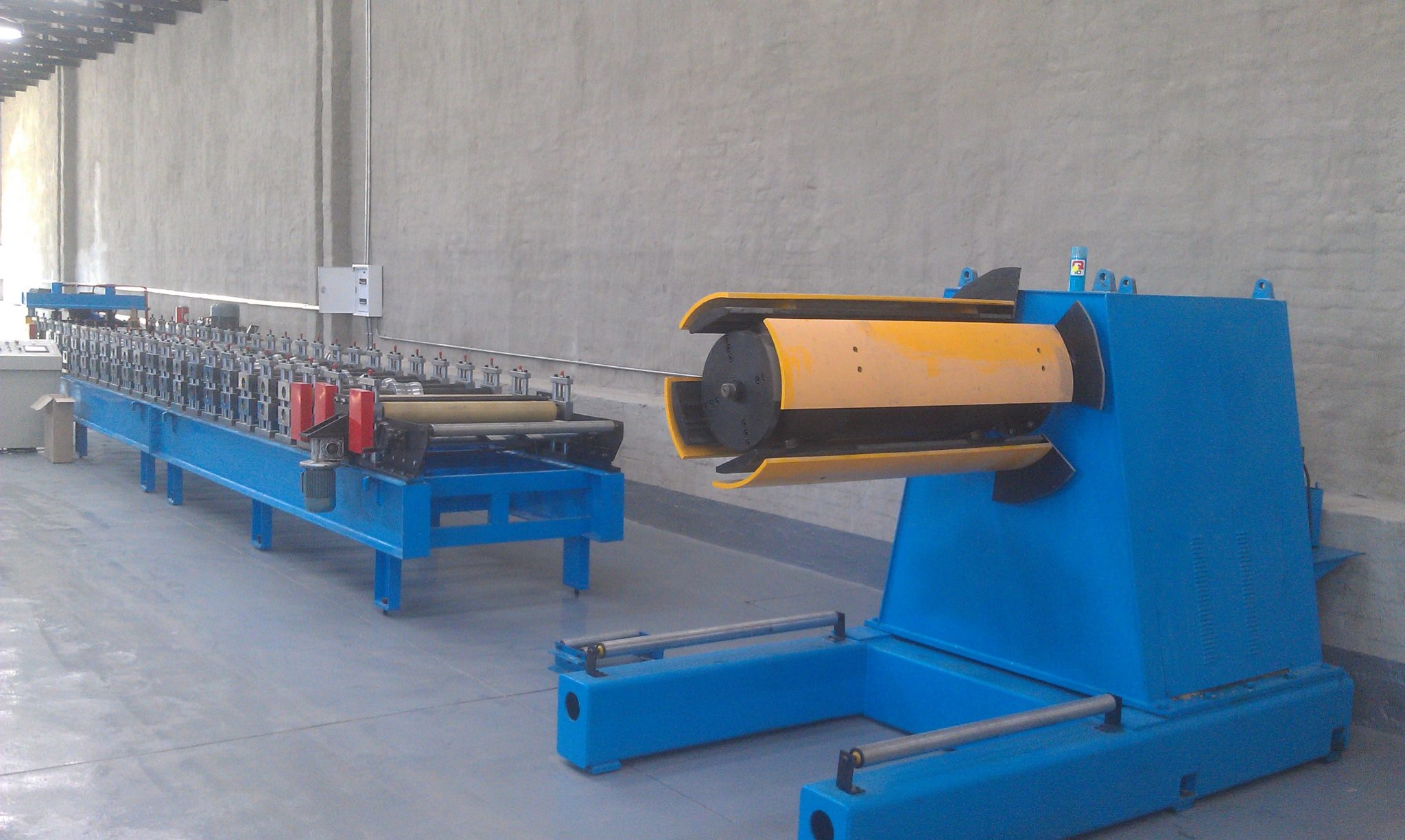

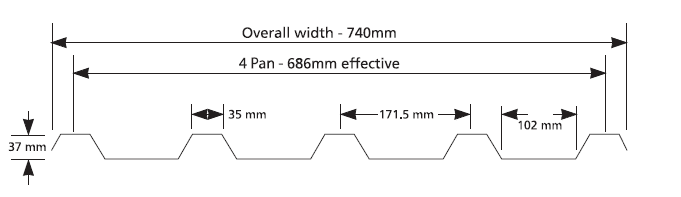

La profileuse de tôles de toiture IBR est conçue pour la production à grande vitesse et de haute précision deFeuilles IBR (à nervures inversées). La tôle de toiture IBR est un profilé à nervures carrées d'une largeur utile de 686 mm, conçu pour le bardage ou la couverture de bâtiments commerciaux, industriels et résidentiels. IBR, abréviation de “ Inverted Box Rib ” (nervure carrée inversée), est devenu une référence dans le secteur du bâtiment africain. La conception à nervures profondes et larges offre d'excellentes propriétés de drainage, associées à un rapport poids/portée optimal.
Application clé : Toitures, revêtements muraux et éléments de structure comme les abris de jardin
Composants clés et spécifications techniques

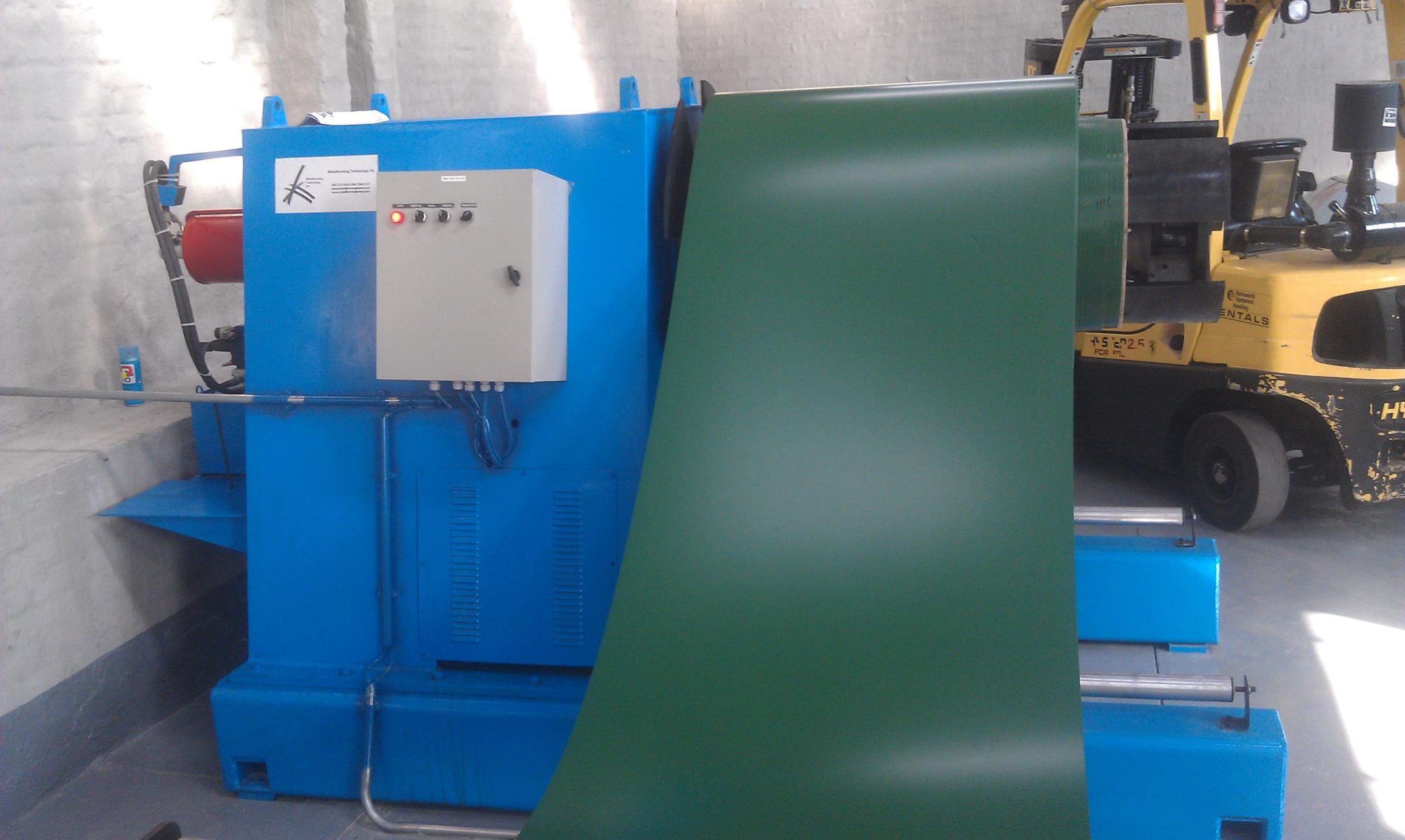

- Dérouleur et dérouleur :Mandrin robuste avec bras motorisés pour la manutention de grandes bobines d'acier (jusqu'à 10 tonnes de capacité). Système de freinage intégré empêchant le déroulement incontrôlé.
- Station de formation principale :Le cœur de la machine est constitué d'une série de cylindres en acier allié de nuance spécifique, usinés avec précision et disposés en cages successives (généralement 12 à 18 paires). Chaque ensemble de cylindres forme progressivement le profil de nervure IBR spécifique (par exemple, triangulaire, trapézoïdal) dans la tôle.
- Système de découpe :Un système de découpe volante hydraulique ou servo de haute précision coupe le panneau formé en continu à la longueur prédéfinie sans arrêter la ligne de production, garantissant des bords nets et sans bavures.
- •Système de contrôle :Automate programmable centralisé avec une interface utilisateur convivialeIHM (Interface Homme-Machine)Écran tactile. Permet le stockage de nombreuses recettes de produits, le diagnostic à distance et la surveillance en temps réel de la vitesse, de la longueur et de la quantité de production.
- •Convoyeur de sortie :Des rouleaux motorisés supportent et transportent les panneaux IBR finis hors de la machine pour l'empilage ou un traitement ultérieur.
| Fonctionnalité | Caractéristiques |
|---|---|
|
Matériau et épaisseur |
0,3-0,8 mm, PPGI, GI, PPGL, GL, Acier SS, Entièrement trempé. |
|
Largeur de la bobine |
914-940 mm. |
|
Poids de la bobine |
5 à 10 tonnes |
|
Formation des tribunes |
18 à 24 supports, selon le matériau à profiler |
|
Besoins en énergie |
15 kW, triphasé, 380 V/50 Hz (ou selon la région) |
|
Système de contrôle |
PLC+IHM (Siemens/Mitsubishi) |
Machine de profilage de tôles de toiture IBR : avantages et caractéristiques
- Haute efficacité et rendement :Le fonctionnement entièrement automatisé surpasse largement la fabrication manuelle, permettant une production en série avec un seul opérateur.
- Constance et qualité supérieures :Les rouleaux de formage usinés CNC garantissent l'identité de chaque panneau, éliminant les erreurs humaines et assurant des soudures parfaites lors de l'assemblage de la chaudière.
- Économies de matériaux :L'alimentation et la découpe de précision minimisent les déchets en fin de bobine, optimisant ainsi l'utilisation des matériaux et réduisant les coûts.
- Changement rapide :Les jeux de rouleaux de formage peuvent être conçus pour un remplacement rapide, permettant à la même machine de produire différents profils IBR avec un temps d'arrêt minimal.
- Construction robuste :Fabriqué en acier à haute résistance, avec traitement thermique et chromage de surface
- La sécurité avant tout :Doté de dispositifs de sécurité complets, de boutons d'arrêt d'urgence et d'une protection contre les surcharges électriques.
Pourquoi choisir notre machine de profilage IBR ?
Nos machines ne sont pas simplement construites ; elles sont conçues pour durer et offrir des performances optimales. Nous proposons :
- Ingénierie sur mesure :Les machines sont conçues sur mesure en fonction des dimensions spécifiques de votre profil IBR et de vos exigences en matière de volume de production.
- Formation et assistance complètes :Installation, mise en service et formation des opérateurs complètes sur site.
- Pièces détachées mondiales :Disponibilité garantie des pièces de rechange essentielles, notamment des rouleaux de formage, pour assurer la continuité de votre production.
- Solutions clés en main :Nous pouvons fournir la ligne complète, y compris le dérouleur, le niveleur et les systèmes de convoyage.
En plus duMachine de profilage de tôles de toiture IBR, ,Believe Industry Company fournit également une gamme complète d'équipements de production au marché sud-africain, notamment : des machines à sertir pour le style Bull Nose et des profileuses pour tôles ondulées, toitures à grande portée, etc., Contactez-nous ou WhatsApp Pour plus d'informations, veuillez consulter la suite.
