نظرة عامة والغرض

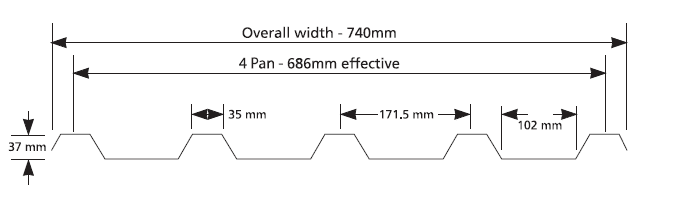

آلة تشكيل لفائف صفائح التسقيف IBR مصممة لإنتاج عالي السرعة ودقيق لـصفائح IBR (ضلع الصندوق المقلوب). ألواح أسقف IBR عبارة عن مقطع مربع مُخدّد بعرض تغطية فعال يبلغ 686 مم، وهي مصممة للاستخدام ككسوة جانبية أو مادة تسقيف في المباني التجارية والصناعية والسكنية. يُختصر اسم IBR من "ضلع الصندوق المقلوب" (Inverted Box Rib)، وقد أصبح اسمًا مألوفًا في قطاع البناء الأفريقي. يوفر تصميمه المُخدّد العميق والعريض خصائص تصريف ممتازة، بالإضافة إلى إمكانيات مثالية للوزن مقابل الحمل/الامتداد.
التطبيق الرئيسي: الأسقف، وكسوة الجدران، والمكونات الهيكلية مثل الحظائر
المكونات الرئيسية والمواصفات الفنية

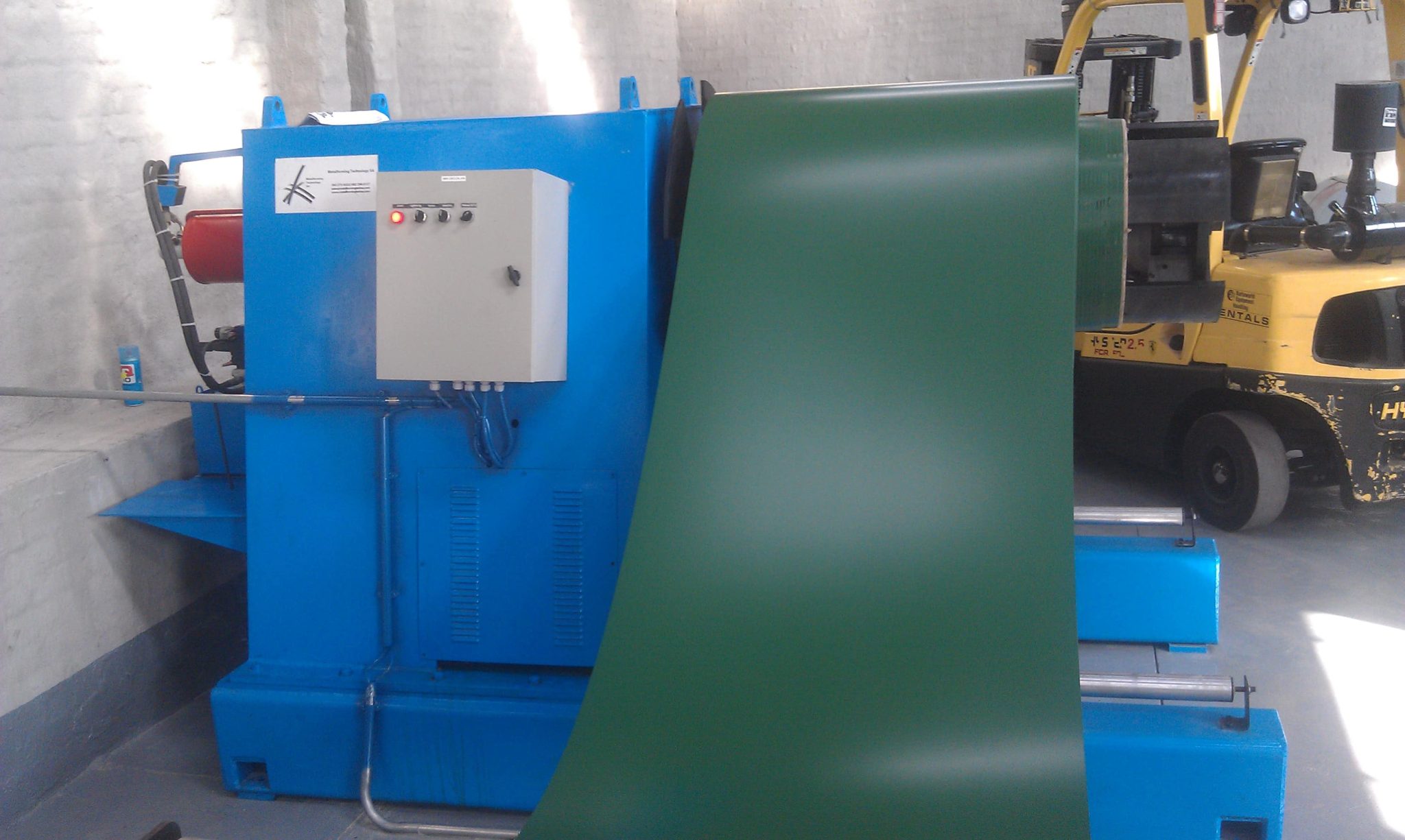

- آلة فك وتفكيك اللفائف:عمود دوران متين مزود بأذرع آلية للتعامل مع لفائف فولاذية كبيرة (سعة تصل إلى ١٠ أطنان). نظام فرامل مدمج يمنع فك اللفة بشكل غير منضبط.
- محطة التشكيل الرئيسية:يتكون قلب الآلة من سلسلة من لفات الفولاذ السبائكي المصنّعة بدقة عالية، والمرتبة في صفوف متتالية (عادةً من ١٢ إلى ١٨ زوجًا). تُشكّل كل مجموعة من اللفات تدريجيًا شكل ضلع IBR المحدد (مثلًا: مثلث، شبه منحرف) في الصفائح المعدنية.
- نظام القطع:يقوم نظام القطع الطائر الهيدروليكي أو المؤازر عالي الدقة بقطع اللوحة المشكلة باستمرار إلى الطول المحدد مسبقًا دون إيقاف خط الإنتاج، مما يضمن حواف نظيفة وخالية من النتوءات.
- •نظام التحكم: PLC مركزي مع واجهة سهلة الاستخدام واجهة الإنسان والآلة (HMI)شاشة تعمل باللمس. تتيح تخزين العديد من وصفات المنتجات، والتشخيص عن بُعد، ومراقبة سرعة الإنتاج، وطوله، وكميته في الوقت الفعلي.
- •ناقل الإخراج:تدعم الأسطوانات الآلية ألواح IBR النهائية وتنقلها بعيدًا عن الماكينة للتكديس أو المعالجة الإضافية.
| ميزة | تحديد |
|---|---|
|
المادة والسمك |
0.3-0.8 مم، PPGI، GI، PPGL، GL، فولاذ SS، صلب بالكامل. |
|
عرض الملف |
914-940 ملم. |
|
وزن الملف |
5-10 طن |
|
منصات التشكيل |
18-24 حاملًا، حسب المادة المراد تشكيلها باللفة |
|
متطلبات الطاقة |
15 كيلو وات، 3 مراحل، 380 فولت/50 هرتز (أو حسب المنطقة) |
|
نظام التحكم |
PLC+HMI(سيمنز/ميتسوبيشي) |
مزايا وخصائص آلة تشكيل صفائح التسقيف IBR
- كفاءة وإنتاجية عالية:إن التشغيل الآلي الكامل يتفوق بشكل كبير على التصنيع اليدوي، مما يتيح الإنتاج الضخم بواسطة مشغل واحد.
- اتساق وجودة فائقة:تضمن بكرات التشكيل المصنعة باستخدام الحاسب الآلي أن تكون كل لوحة متطابقة، مما يزيل الخطأ البشري ويضمن اللحامات المثالية أثناء تجميع الغلاية.
- توفير المواد:تعمل التغذية الدقيقة والقطع على تقليل نفايات نهاية الملف، مما يؤدي إلى تحسين استخدام المواد وتقليل التكاليف.
- التغيير السريع:يمكن تصميم مجموعات أسطوانات التشكيل بحيث يتم استبدالها بسرعة، مما يسمح لنفس الآلة بإنتاج ملفات تعريف IBR مختلفة مع الحد الأدنى من وقت التوقف.
- بناء قوي:مصنوعة من الفولاذ عالي القوة، مع المعالجة الحرارية والكروم السطحي
- السلامة أولاً:مجهزة بحماية شاملة وأزرار إيقاف الطوارئ وحماية من الحمل الزائد الكهربائي.
لماذا تختار آلة تشكيل اللفائف IBR الخاصة بنا؟
آلاتنا ليست مجرد منتجات مصنعة، بل مصممة لعمر طويل وأداء عالٍ. نوفر:
- الهندسة المخصصة:يتم تصميم الآلات لتناسب أبعاد ملف تعريف IBR الخاص بك ومتطلبات حجم الإنتاج.
- التدريب والدعم الكامل:التركيب الشامل في الموقع والتشغيل والتدريب للمشغل.
- قطع الغيار العالمية:ضمان توفر قطع الغيار الأساسية، بما في ذلك لفات التشكيل، لضمان عدم توقف الإنتاج لديك أبدًا.
- الحلول الجاهزة:يمكننا توفير الخط الكامل، بما في ذلك أنظمة فك اللفائف، والتسوية، والناقل.
بالإضافة إلى آلة تشكيل لفائف صفائح التسقيف IBR, ، شركة بيليك إندستريكما تقدم أيضًا مجموعة شاملة من معدات الإنتاج للسوق في جنوب إفريقيا، بما في ذلك: آلة الضغط لنمط Bull Nose وآلات تشكيل اللفائف للصفائح المموجة والأسقف ذات الامتداد العريض وما إلى ذلك،, اتصل بنا أو واتساب الآن لمزيد من المعلومات
