Профилегибочная машина для производства панелей PBRЭто краеугольный камень современного металлообрабатывающего производства, разработанный для упрощения производства панелей PBR — универсальных и прочных металлических листов, широко используемых в кровельных работах, облицовке и строительстве. Если вы ищете машину, сочетающую в себе точность, скорость и экономичность, эта профилегибочная машина — ваш выбор. Давайте разберёмся, что делает её незаменимой.

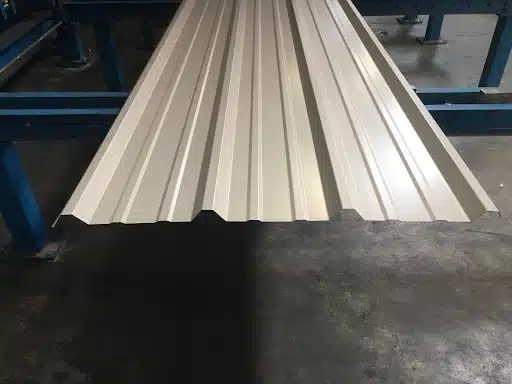

Что такое панель PBR?
Панель PBR – профиль с более высоким ребром, идеально подходящий для сборных металлических зданий. Панели R-типа отличаются высокой прочностью, привлекательным внешним видом и долговечностью. Изготавливаются толщиной 26 мм и доступны в 22 стандартных цветах для толщины 26 мм. По специальному заказу доступны толщины 24 мм и 22 мм. Минимальный рекомендуемый уклон – 1:12 с герметиком. Узнать больше

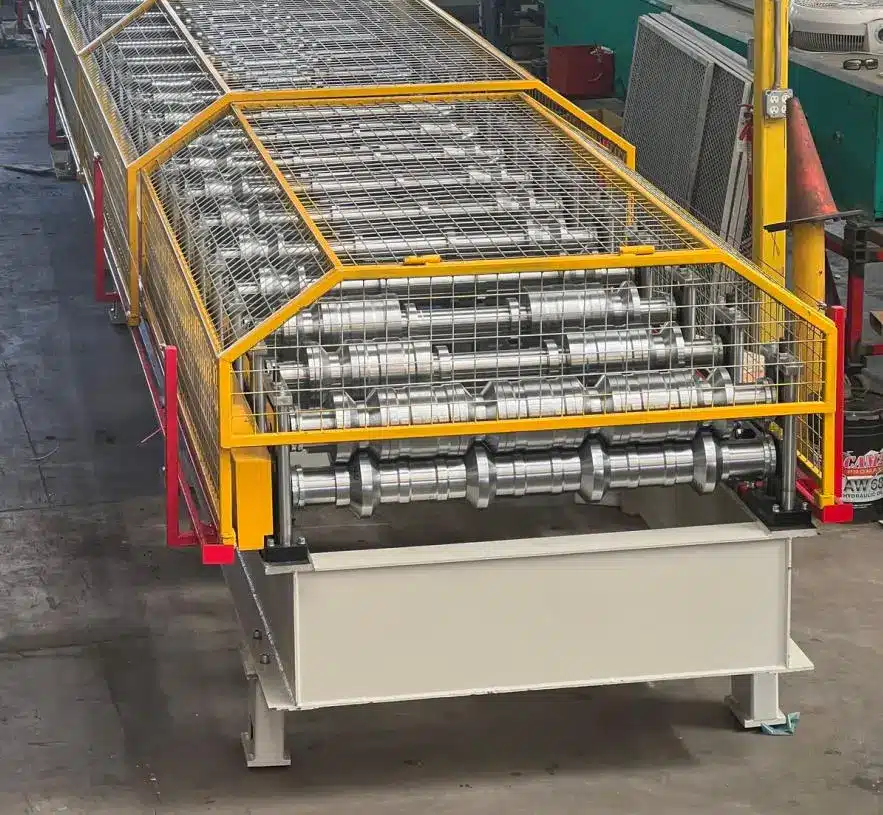

Что такое профилегибочная машина для производства панелей PBR?
Надёжность профилегибочного станка для производства PBR напрямую зависит от надёжности его отдельных компонентов. Эти специализированные компоненты работают согласованно, превращая рулоны необработанного металла в прочные ребристые панели PBR, критически важные для кровельных, фасадных и строительных работ. Давайте разберём основные компоненты, которые делают это оборудование краеугольным камнем современного металлообрабатывающего производства.
Разматыватель: основа подачи материала
Руководства по входу: выравнивание для точности
Комплекты роликов: формирование профиля PBR
Станция формовки: точность в движении
Система резки: достижение точной длины
Система управления: мозг автоматизации
US Steel Roofing Load Calculator
Сайт US Steel Roofing Load Calculator is a technical tool designed to estimate the wind uplift pressures and structural forces acting on a metal roof. It is specifically calibrated for the United States market, utilizing ASCE 7 (American Society of Civil Engineers) simplified wind load standards.
Основные характеристики:
6 Common US Profiles: It allows users to select from the most widely used American panels, including PBR/R-Panel, Corrugated, и Mechanical Seam Standing Seam.
Wind Speed & Height Adjustment: It accounts for localized wind speeds (MPH) and the building’s mean roof height to calculate velocity pressure ($q_z$).
Environmental Context: Users can select Exposure Categories (B, C, or D) to reflect whether the building is in a sheltered suburban area, open fields, or a high-wind coastal zone.
Zonal Analysis: It calculates specific loads for different roof areas, recognizing that Corners (Zone 3) и Edges (Zone 2) face significantly higher suction forces than the center of the roof.
US Steel Roofing Load Calculator
Различные дополнительные решения машины
Существует несколько типов разматывателей для профилегибочных машин PBR.
- 5-тонный ручной и пассивный разматыватель
- 5-тонный гидравлический разматыватель с тележкой для рулонов или без нее
- Гидравлический разматыватель 7,5 тонн с тележкой для рулонов и опорным рычагом
- 10-тонный гидравлический разматыватель с тележкой для рулонов и опорным рычагом
Профилегибочное оборудование является основным элементом машины и имеет различные конструкции для различных требований:
- Конструкция: сварная из стальных пластин, чугунные литые стойки
- Привод: цепь и звездочка, коробка передач и шарнир
- Однослойный или двухслойный
Существует 3 основных решения по резке для станков для изготовления прогонов:
- Предварительная резка: разрежьте рулон на листы перед профилированием и с помощью конвейера увеличьте скорость линии до 50–60 м/мин.
- После гидравлической резки: стандартно
- После электрической резки: режущее движение происходит быстрее.
- Летучая резка: профилегибочная машина непрерывно работает во время резки, что позволяет увеличить скорость.
Основные характеристики
| Особенность | Технические характеристики |
|---|---|
|
Размеры панели PBR |
36-дюймовое покрытие |
|
Толщина |
22-24 калибр |
|
Материал |
PPGI, PPGL. GI, GL |
|
Формовочные подставки |
20-24 |
|
Мощность двигателя |
11-15 кВт |
|
Материал ролика |
сталь 1045, HRC 58-62, поверхность хромированная |
|
Скорость линии |
50-70 футов в минуту (стандарт) |
Часто задаваемые вопросы
A PBR panel roll forming machine is an automated industrial production line that continuously shapes flat metal coils into PBR (Purlin Bearing Rib) panels. These panels feature 1-1/4″ deep major ribs spaced 12 inches on center, and are widely considered the industry standard for commercial and industrial metal roofing and siding due to their exceptional strength and weather resistance.
While both machines produce panels with the same 1-1/4″ rib height and 12″ spacing, the PBR machine’s tooling is specifically engineered to form an asymmetrical overlapping edge. The PBR panel features an extended lip (the purlin bearing leg) on one side that rests directly on the roof framing (purlin). This provides superior structural support and a tighter, more weather-resistant seal compared to a standard R panel.
Because PBR panels are heavily relied upon for structural, through-fastened roofing systems, the PBR Panel Roll Forming Machine
is built to process high-tensile materials. Common inputs include:
Pre-painted (color-coated) steel
Galvalume and galvanized steel The typical material thickness processed ranges from 26 gauge to 22 gauge (approximately 0.45mm to 0.8mm).
Unlike a standard R panel, the PBR panel’s extended overlapping leg requires more material to form correctly. To achieve the industry-standard 36 inches of finished coverage, a PBR Panel roll forming machine typically requires a specific raw coil width—most commonly 41-9/16 inches or 43 inches, depending on the exact tooling design. Feeding the wrong width will result in an incomplete purlin-bearing leg.
Forming a deeper rib on one side of the panel than the other can cause the metal to curve or twist as it travels through the machine. To counter this, PBR roll formers utilize highly engineered, hard-chrome plated roller stations with precision-machined steps. The rollers incrementally pull the metal from the center outward, maintaining equal tension across the entire width of the sheet to ensure a perfectly straight panel.
The entire PBR Panel Roll Forming Machine is automated via a ПЛК (программируемый логический контроллер) and a touchscreen interface (HMI). Operators simply input the exact length required for each panel and the total number of pieces needed for the construction project. The machine automatically feeds the metal, forms the profile, measures the length, and stops to cut with millimeter accuracy.
Cutting the deep 1-1/4″ ribs and the extended purlin-bearing leg requires a specialized cutting mechanism. The machine uses a hydraulic post-cutting shear equipped with upper and lower Cr12MoV steel dies. These cutting blades are precision CNC-machined to exactly match the 3D topography of the finished PBR profile. When cutting, the dies completely encapsulate the ribs, shearing the metal cleanly without flattening or deforming the ends.
To ensure the PBR Panel Roll Forming Machine produces scratch-free panels and operates smoothly, operators should:
Wipe down the forming rollers regularly to remove zinc dust, dirt, or metal shavings, which can scratch pre-painted coils.
Keep the drive chains properly tensioned and lubricated.
Grease the main roller shaft bearings on a regular schedule.
Monitor hydraulic fluid levels and regularly inspect the complex cutting blades for dullness or burrs to maintain a clean, factory-quality cut.
Профилегибочный станок для производства панелей PBR — это больше, чем просто оборудование. Это инвестиция в эффективность, качество и рост. Автоматизировав профилегибочный станок для производства панелей PBR, вы опередите конкурентов, удовлетворите растущий спрос и откроете новые источники дохода. Готовы модернизировать свой цех? Связаться с нами сегодня чтобы запланировать демонстрацию или запросить расценки.
