En el exigente mundo del almacenamiento industrial, el tiempo de actividad de la producción es el principal impulsor de la rentabilidad. Como un Socio de ingeniería estratégica , Reconocemos que los gerentes de fábrica requieren más que solo una máquina; requieren un sistema de alto rendimiento capaz de entregar precisión masiva. En Beli Rollforming, nuestros más de 80 ingenieros aprovechan más de 15 años de experiencia en exportación para ofrecer soluciones "llave en mano" que permiten que sus instalaciones escalen.
¿Qué es una perfiladora de estantes de almacenamiento?
Una perfiladora de estanterías de almacenamiento es una línea de producción automatizada diseñada para transformar bobinas de metal en componentes estructurales (como montantes, vigas y paneles de estanterías) a través de una serie de rodillos diseñados con precisión. Utilizando Control PLC y punzonado servohidráulico, estas máquinas ofrecen perfiles de alta velocidad y alta precisión esenciales para el almacenamiento industrial y la logística minorista..
1. Control PLC avanzado para la eficiencia en 2026
La producción moderna de estanterías exige una fabricación flexible. Nuestros sistemas utilizan sistemas integrados Control PLC, que ofrece beneficios esenciales, como la comunicación de alta velocidad y el éxito de la fabricación a largo plazo. Esta automatización es una Una forma pionera de reducir los costos operativos y maximizar el rendimiento de su perfiladora de estantes de almacenamiento.
2. Herramientas de precisión con acero endurecido GCr15
Para mantener tolerancias estrictas durante millones de ciclos, nuestros rodillos están fabricados con materiales de alta calidad. Acero endurecido GCr15. Esto garantiza que cada perfil vertical producido por el perfiladora de estantes de almacenamiento Cumple con las métricas de calidad internacionales ISO y CE.
3. Punzonado servohidráulico integrado
La velocidad es una ventaja estratégica. Al utilizar tecnología servo Para las operaciones de corte y punzonado al vuelo, eliminamos el retardo mecánico característico de los sistemas más antiguos. Esto permite punzonar patrones de orificios complejos en postes de estanterías en línea sin detener el flujo de material.
4. Diseño modular de cambio rápido
La máquina perfiladora “Quick-Change” permite a los fabricantes implementar estrategias que resulten en ahorros masivos al reducir el tiempo de inactividad entre diferentes tamaños de perfil. Esto es especialmente vital para los fabricantes que producen ambos Paneles para estanterías de supermercado y Postes de estantería.
5. Nivelación del material y control de la recuperación elástica
La consistencia es el sello distintivo de la ingeniería de precisión. Nuestras líneas incluyen una Aplanadora de rodillos Para optimizar la entrada de material, garantizando una planitud perfecta antes de que el metal entre en las estaciones de conformado. Además, utilizamos cuatro técnicas clave para controlar recuperación elástica, un serio desafío cuando se trabaja con acero de alta resistencia.
6. Protocolo riguroso de calidad de 8 pasos

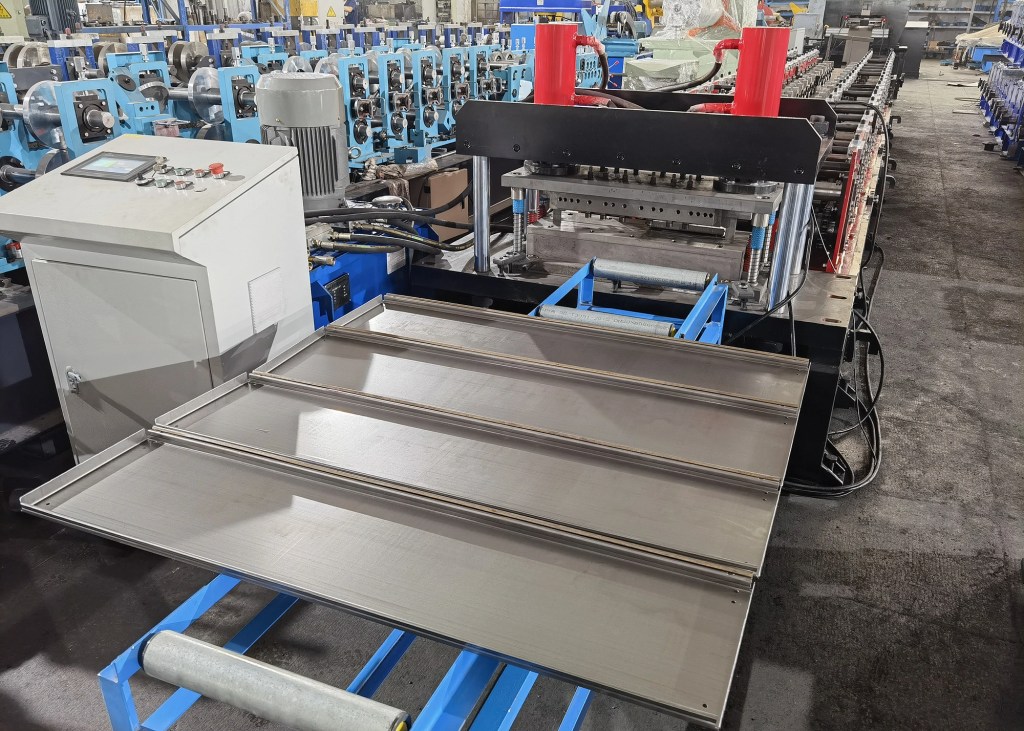

Cada perfiladora de estantes de almacenamiento Fabricado en nuestra Instalación de Wuxi de 10.000 m² se somete a un riguroso Protocolo de calidad de 8 pasos. Esto incluye una prueba completa en fábrica y la inspección/aceptación del cliente antes de que se libere el pago final del 70%, lo que garantiza que el equipo cumpla con sus especificaciones exactas.
7. Software de simulación a prueba de futuro
Hacemos referencia Estándares alemanes de software de simulación COPRA durante la fase de diseño para predecir el comportamiento del material. El uso de programas inteligentes para la simulación de perfiles nos permite solucionar posibles problemas como la inclinación o la torsión antes del primer rodillo de la rueda. perfiladora de estantes de almacenamiento Incluso está mecanizado.
Especificaciones técnicas: Componentes de estanterías de almacenamiento
| Componente | Detalle técnico | Requisito de fabricación | Ventaja de Beli |
| Bastidor vertical (poste) | Perfil: Canal C u Omega. Material: Galvanizado Q235B/A36. Calibre: 1,5 mm – 2,5 mm. | Se debe mantener una precisión de orificio a orificio de ±0,5 mm para el ensamblaje sin pernos.+1 | El punzonado servohidráulico elimina el retraso, lo que permite realizar patrones de orificios complejos con un paso de 50 mm a alta velocidad. |
| Viga escalonada | Perfil: Viga doble C o cajón. Material: Acero laminado en frío. Calibre: 1,2 mm – 2,0 mm. | Requiere soldadura de costura de precisión o pestañas entrelazadas para distribuir el peso. | La integración de la simulación alemana COPRA predice el flujo de material para evitar el “estrangulamiento” durante el conformado. |
| Panel de estante | Perfil: Panel plano acanalado. Material: Acero prepintado o cincado. Calibre: 0,6 mm – 1,0 mm. | Corte de alta velocidad sin deformación de los bordes ni desconchado de la pintura.+1 | La tecnología Servo-Flying Shear garantiza cortes con precisión de milisegundos a velocidades de 25 m/min. |
| Refuerzo (C/U) | Perfil: Sección en C/U. Material: Acero de alta resistencia. Calibre: 1,0 mm – 1,5 mm. | El control de la recuperación elástica es fundamental para la rectitud en aplicaciones de arriostramiento transversal.+1 | El nivelador especializado de perfilado de 5 a 7 estaciones garantiza que el material esté perfectamente plano antes de la entrada.+1 |
Preguntas frecuentes
La mayoría de los sistemas industriales manejan acero de 1,2 mm a 2,5 mm, dependiendo de la capacidad de carga requerida..
Con nuestra tecnología Quick-Change, los tiempos de transición se reducen significativamente en comparación con los sistemas espaciadores tradicionales.
Las líneas de gran volumen suelen operar a una velocidad de 15 a 25 metros por minuto, incluida la perforación en línea.
Sí, todos los equipos de Beli Rollforming son Certificación ISO 9001 y CE.
Utilizamos una máquina niveladora de precisión y cabezales de enderezamiento específicos para eliminar la comba y la torsión.
Sí, cada máquina se somete a una prueba de fábrica completa en nuestra planta de Wuxi para la aceptación del cliente..
Normas industriales: Tabla comparativa internacional de grados de acero
Este recurso técnico sirve como referencia fundamental para mapear la disponibilidad global de material a los requisitos de alta precisión de un Perfiladora de estantes de almacenamiento.
| Propiedad del material | ASTM (EE. UU.) | GB/T (China) | JIS (Japón) | ES (Europa) | Notas para el perfilado |
| Grado común | A36 | Q235B | SS400 | S235JR | Estándar para montantes y vigas de estanterías. |
| Límite elástico | ≥ 250 MPa | ≥ 235 MPa | ≥ 245 MPa | ≥ 235 MPa | Crítico para los cálculos de capacidad de carga. |
| Resistencia a la tracción | 400-550 MPa | 370-500 MPa | 400-510 MPa | 360-510 MPa | Determina la fuerza de perforación de la máquina. |
| Elongación (%) | 20-23% | 25-26% | 17-21% | 24-26% | Un % más alto permite radios de curvatura más estrechos. |
| Contenido de carbono | Máx. 0,26% | Máx. 0,22% | N / A | Máx. 0,17% | Bajo contenido de carbono = Mejor soldabilidad y conformabilidad. |
| Calibre típico | calibre 12-14 | 2,0-2,5 milímetros | 2,0-2,3 milímetros | 2,0-2,5 milímetros | Las máquinas Beli manejan hasta 6,0 mm. |
Estrategia de activos: Calculadora de ROI de tiempo de inactividad de "cambio rápido"
Este activo está diseñado como un "imán de enlace" para los funcionarios de adquisiciones que buscan justificar la actualización de los sistemas espaciadores tradicionales a la tecnología modular de "cambio rápido"..
La fórmula para un ahorro masivo en precisión:
Para calcular su potencial ahorro anual, analizamos la diferencia entre los cambios manuales tradicionales y el sistema “Quick-Change” de Beli..
Variables:
T1 (Cambio tradicional): 4,0 horas (promedio para ajustes manuales del espaciador).
T2 (Transición de cambio rápido): 0,75 horas (45 minutos con herramientas modulares).
L (Tarifa de mano de obra): $50/hora (gastos generales industriales promedio).
P (valor de producción perdido): $500/hora (ingresos estimados generados por el tiempo de actividad de la máquina).
F (Frecuencia de cambio): 50 veces al año.
Cálculo del ROI anual:
Horas ahorradas por cambio: 4,0 h – 0,75 h = 3,25 horas
Impacto financiero por cambio: (3,25hx $50 Mano de obra) + (3,25hx $500 Producción) = $1,787.50
Capital Total Anual Recuperado: $1,787.50 x 50 Frecuencia = $89,375.00
Conclusión
Para concluir esta guía completa, invertir en un sistema de alto rendimiento Perfiladora de estantes de almacenamiento No es simplemente una compra de hardware; es un compromiso estratégico con el escalamiento industrial y la excelencia en la fabricación.. Mediante la integración Control PLC avanzado, endurecido Herramientas GCr15, y Sistemas modulares de cambio rápido, su instalación puede lograr la “precisión masiva” necesaria para dominar el mercado de logística y almacenamiento 2026.1.
En Beli Rollforming, nuestra misión es ofrecer soluciones más inteligentes y eficientes que impulsen su retorno de la inversión.. Nuestro Más de 80 ingenieros y Más de 15 años de experiencia en exportación Servir como su “socio de ingeniería estratégica”, garantizando que cada máquina, respaldada por un riguroso Protocolo de calidad de 8 pasos—cumple con los más altos estándares internacionales Métricas ISO 9001 y CE.
Lista de verificación final para su actualización de producción:
Preparación operativa: Asegúrese de que su línea utilice Punzonado servohidráulico Para patrones de agujeros complejos y de alta velocidad.
Garantía de calidad: Validar todos los perfiles contra Normas de simulación COPRA alemanas Para eliminar la comba y la torsión.
Optimización del ROI: Implementar Estrategias de cambio rápido para reducir el tiempo de inactividad y recuperar costos operativos anuales significativos.
¿Está listo para transformar sus capacidades de producción? Consulte con nuestro equipo de ingeniería o Solicitar cotización técnica Hoy para comenzar su viaje hacia una eficiencia de fabricación de 5 estrellas.
