Η απόλυτη λύση για τη μηχανή σχηματισμού ρολού καναλιού Beli U
Η Μπέλι μας Μηχανή σχηματισμού κυλίνδρων U καναλιού έχει σχεδιαστεί ως μια ολοκληρωμένη γραμμή παραγωγής, ενσωματώνοντας σχολαστικά κάθε κρίσιμη διαδικασία, από την αποκόλληση της πρώτης ύλης έως την ακριβή κοπή και συλλογή του τελικού προϊόντος. Μηχανή σχηματισμού κυλίνδρων προφίλ U προϊόντα. Αυτό το ολοκληρωμένο σύστημα ελαχιστοποιεί τη χειρωνακτική εργασία και μεγιστοποιεί την απόδοση. Διασφαλίζουμε ότι κάθε εξάρτημα λειτουργεί σε τέλεια αρμονία για να παρέχει μια απρόσκοπτη και αξιόπιστη λειτουργία.
Λεπτομερή Στοιχεία και Λειτουργία
Ολόκληρη η σειρά αποτελείται από 8 κύρια μέρη, καθένα από τα οποία παίζει ζωτικό ρόλο στη μετατροπή του χαλύβδινου πηνίου σε ένα τέλειο Κανάλι U.

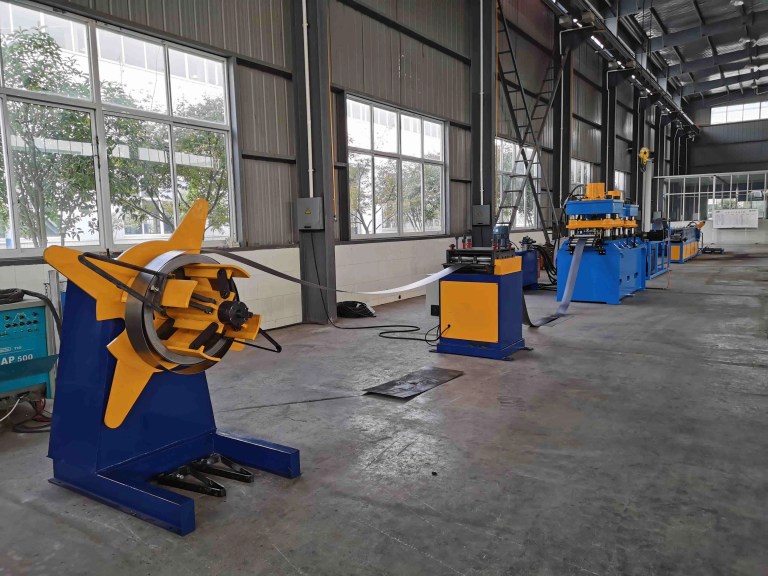

1. Ξετυλίκτης (Decoiler)
Το Uncoiler είναι το σημείο εκκίνησης, συγκρατώντας με ασφάλεια το βαρύ χαλύβδινο πηνίο. Έχει σχεδιαστεί για να ξετυλίγει με ασφάλεια και ομαλό το υλικό, τροφοδοτώντας το στη γραμμή. Τα ξετυλίκτρα μας διαθέτουν αξιόπιστα συστήματα πέδησης για τον έλεγχο της τάσης του υλικού, κάτι που είναι κρίσιμο για τη διατήρηση της ποιότητας του προϊόντος.
2. Ισοπεδωτής (Ίσιωμα)
Τα χαλύβδινα ρολά συχνά διατηρούν εσωτερική τάση και καμπυλότητα. Το Leveler αφαιρεί το σετ ρολά και την κυλινδρική τόξο, διασφαλίζοντας ότι η χαλύβδινη ταινία είναι τέλεια επίπεδη και ευθεία πριν εισέλθει στο στάδιο της διαμόρφωσης. Αυτό το βήμα εγγυάται την ακρίβεια των διαστάσεων του τελικού Μηχανή σχηματισμού κυλίνδρων προφίλ U προϊόν.

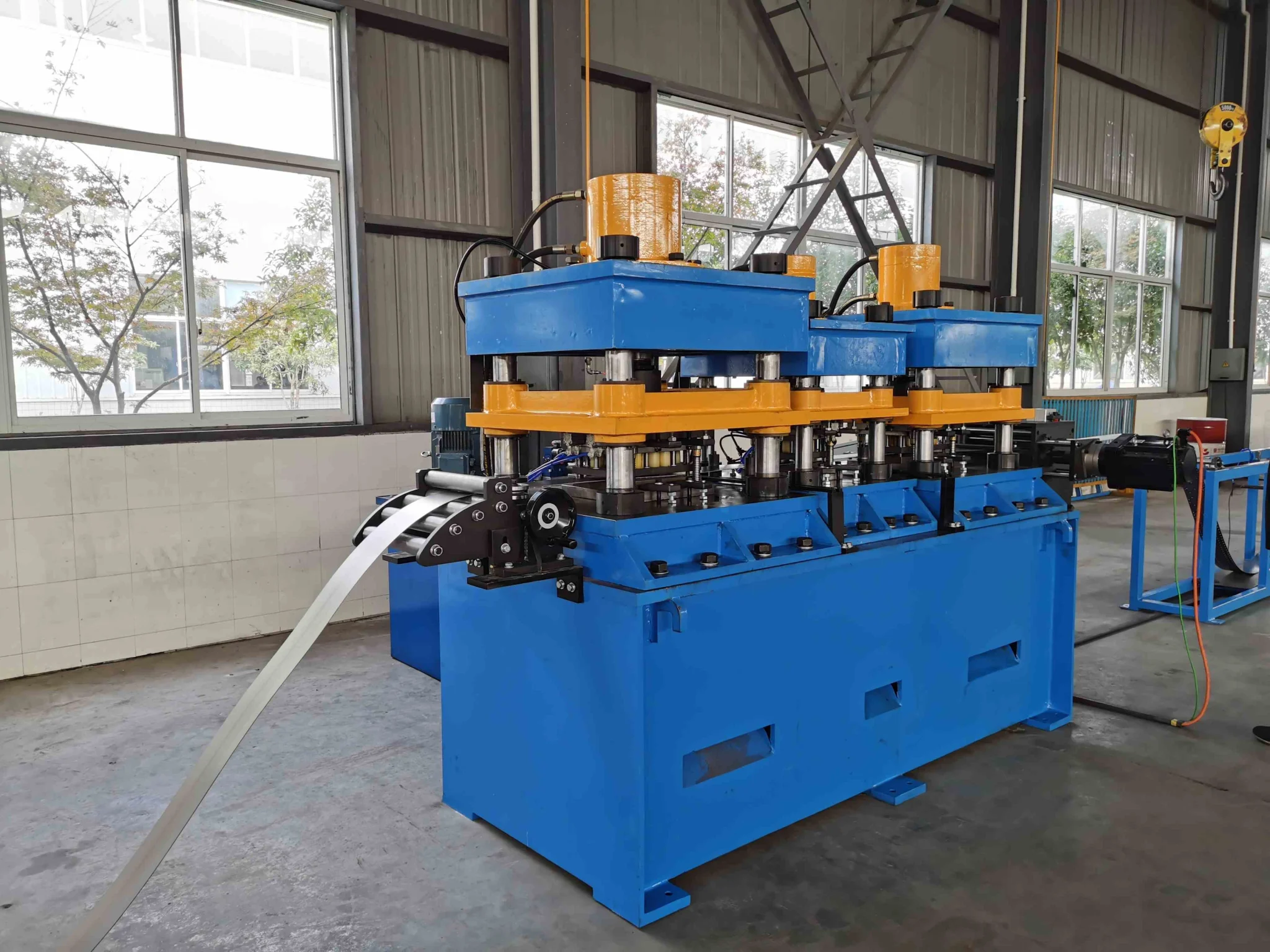

3. Σερβοτροφοδότης και τρυπάνι
Αυτός ο σταθμός υψηλής ακρίβειας ελέγχει το ακριβές μήκος του υλικού που τροφοδοτείται στη γραμμή και εκτελεί οποιαδήποτε απαραίτητη προδιάτρηση οπών (όπως οπές στερέωσης ή σχισμές) που απαιτείται στο τελικό Κανάλι U προϊόν. Το Σερβοτροφοδότης χρησιμοποιεί προηγμένα χειριστήρια για απίστευτα ακριβή στάση και τοποθέτηση, ενώ το Τρυπητής χρησιμοποιεί ισχυρό υδραυλικό σύστημα για γρήγορη και καθαρή διάτρηση μοτίβων.

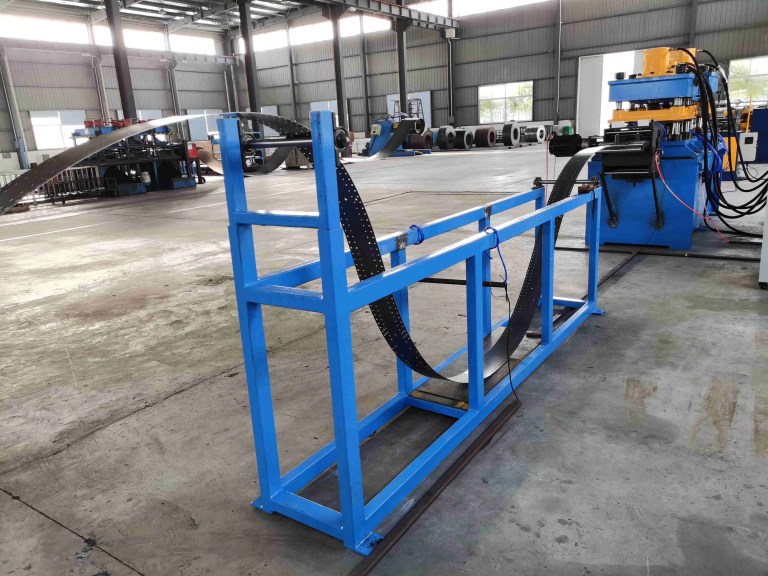

4. Συσσωρευτής
Ο συσσωρευτής λειτουργεί ως buffer ή βρόχος αποθήκευσης για την ισοπεδωμένη και τρυπημένη ταινία. Η κύρια λειτουργία του είναι να επιτρέπει στο ξετυλίκτη/ισοπεδωτή/τρυπητή να σταματά προσωρινά ή να επιβραδύνει χωρίς να διακόπτει τη συνεχή λειτουργία υψηλής ταχύτητας του Roll Former. Αυτό μεγιστοποιεί τον χρόνο λειτουργίας και την αποδοτικότητα σε ολόκληρη την εγκατάσταση. Μηχανή σχηματισμού κυλίνδρων U καναλιού γραμμή.
5. Ο πυρήνας της μηχανής σχηματισμού κυλίνδρων καναλιών U μας: Ο διαμορφωτής ρολού
Αυτή είναι η καρδιά του συστήματος, μετατρέποντας την επίπεδη χαλύβδινη ταινία στο επιθυμητό Κανάλι U σχήμα. Αποτελείται από αρκετές βασικές υποενότητες:
Τροφοδότης & Οδηγός: Εξασφαλίζει ότι η ταινία εισέρχεται στο κύριο τμήμα διαμόρφωσης τέλεια κεντραρισμένη και ευθυγραμμισμένη με τις μήτρες κυλίνδρων.
Ρόλος που σχηματίζει το μέρος: Αυτή η ενότητα χρησιμοποιεί μια σειρά από σετ κυλίνδρων (περάσματα) ακριβείας για να λυγίσει σταδιακά τη χαλύβδινη ταινία. Κάθε πέρασμα αλλάζει σταδιακά το σχήμα μέχρι το ακριβές Μηχανή σχηματισμού κυλίνδρων προφίλ U επιτυγχάνεται η μέγιστη δυνατή διάσταση. Χρησιμοποιούμε υλικά υψηλής ποιότητας για τους κυλίνδρους μας για να εξασφαλίσουμε μεγάλη διάρκεια ζωής και ελάχιστη συντήρηση.
Σύστημα οδήγησης: Συνήθως αποτελείται από στιβαρά κιβώτια ταχυτήτων, αλυσίδες ή αρθρώσεις που τροφοδοτούνται από έναν ισχυρό κινητήρα, και αυτό το σύστημα διασφαλίζει ότι κάθε πέρασμα του κυλίνδρου κινείται με ακρίβεια και συγχρονισμό.
Ισιάζων: Ένα τελικό σετ κυλίνδρων ή οδηγών που διορθώνει τυχόν μικρές στροφές ή αποκλίσεις που μπορεί να έχουν προκύψει κατά τη διαδικασία διαμόρφωσης, εγγυώντας ένα τέλεια ίσιο προϊόν

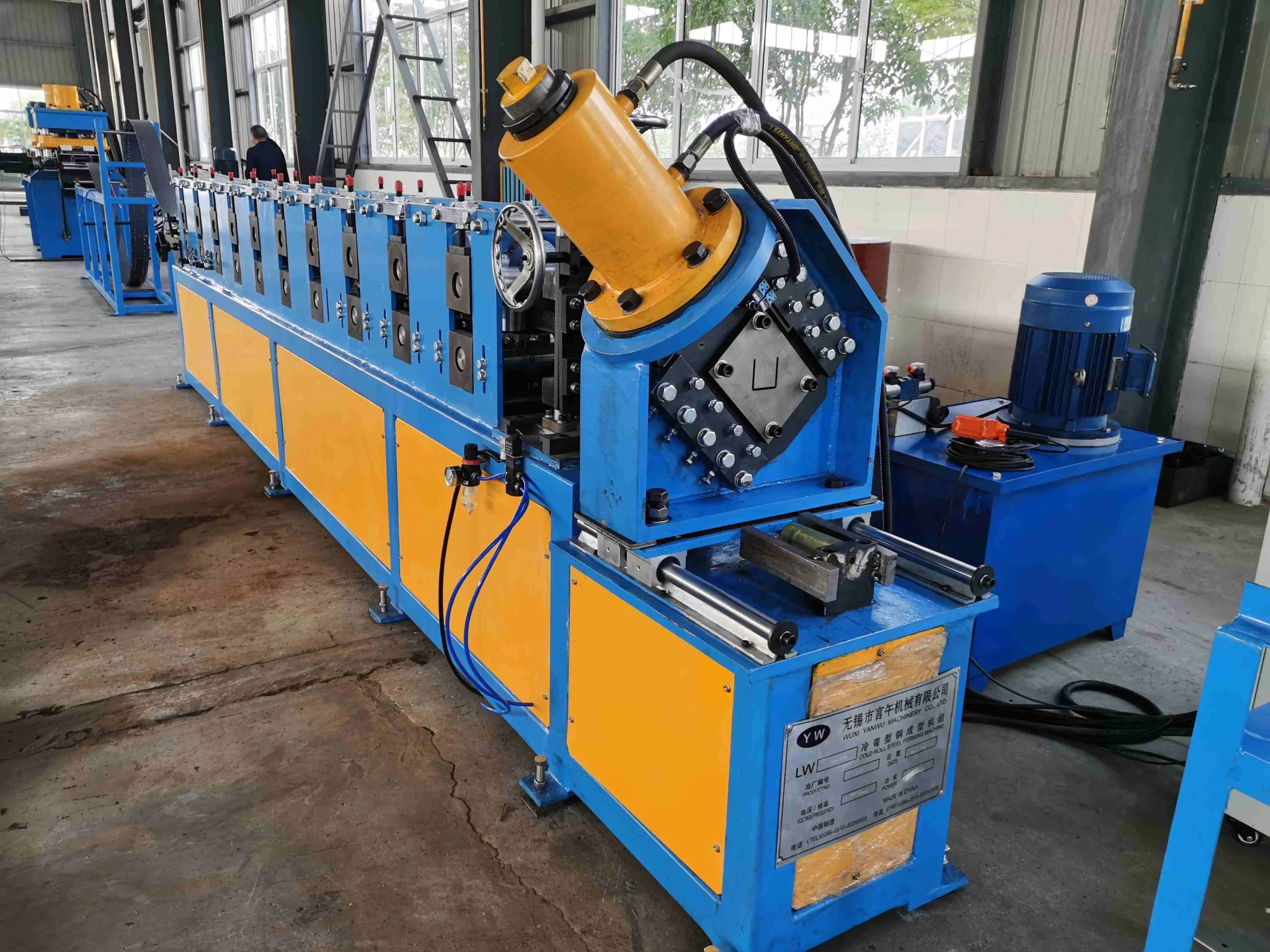

Υδραυλικός κόπτης: Αυτή η ψαλίδα υψηλής ταχύτητας κόβει το συνεχώς σχηματισμένο Κανάλι U στο προγραμματισμένο μήκος εν κινήσει, εξασφαλίζοντας μια καθαρή κοπή χωρίς γρέζια χωρίς να διακόπτεται η κύρια διαδικασία διαμόρφωσης.
6. PLC και HMI (Σύστημα Ελέγχου)
Ολόκληρο το Μπέλι Μηχανή σχηματισμού κυλίνδρων U καναλιού η λειτουργία διαχειρίζεται από ένα υπερσύγχρονο Προγραμματιζόμενος Λογικός Ελεγκτής (PLC) και φιλικό προς το χρήστη Διεπαφή Ανθρώπου-Μηχανής (HMI) οθόνη αφής.
Αυτό το σύστημα επιτρέπει στους χειριστές να εισάγουν εύκολα παραμέτρους μήκους, ποσότητας και παρτίδας, να παρακολουθούν την κατάσταση του συστήματος και να αντιμετωπίζουν προβλήματα γρήγορα. Για περισσότερες λεπτομέρειες σχετικά με τα συστήματα ελέγχου, ανατρέξτε στον οδηγό μας σχετικά με [Προηγμένο PLC στη διαμόρφωση ρόλων]
7. Υδραυλικός Σταθμός
Παρέχοντας την απαραίτητη ισχύ για βασικές λειτουργίες όπως το τρυπάνι, ο υδραυλικός κόφτης και το σύστημα πέδησης του ξετυλίκτη, ο υδραυλικός σταθμός είναι μια αυτόνομη μονάδα με κινητήρα, αντλία και δεξαμενή υγρού. Αυτή η αξιόπιστη πηγή ενέργειας εξασφαλίζει τις ισχυρές, γρήγορες και ελεγχόμενες κινήσεις που απαιτούνται για αποτελεσματική λειτουργία.
8. Πίνακας Συλλογής

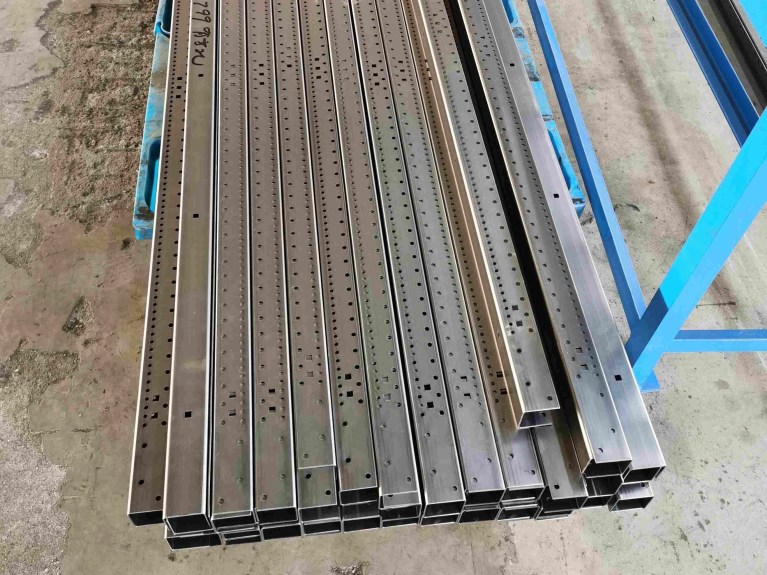

Το τελικό προϊόν, το πρόσφατα κομμένο Κανάλι U, εκφορτώνεται στον Πίνακα Συλλογής. Αυτό το απλό αλλά ζωτικής σημασίας στοιχείο επιτρέπει τη στοίβαξη και την ομαδοποίηση των τελικών προϊόντων, έτοιμα για συσκευασία και αποστολή. Τα τραπέζια συλλογής μας είναι στιβαρά και σε μέγεθος για να χειρίζονται αποτελεσματικά τα μακριά προϊόντα.
Γιατί να επιλέξετε το Beli RollForming για τη μηχανή σχηματισμού ρολού U Profile;
Ως κορυφαίος κατασκευαστής και εξαγωγέας από την Κίνα, η Beli RollForming έχει δεσμευτεί να παρέχει μηχανήματα που πληρούν αυστηρά διεθνή πρότυπα ποιότητας. Μηχανή σχηματισμού κυλίνδρων U καναλιού είναι κατασκευασμένο για:
Εξαιρετική ταχύτητα: Υψηλές δυνατότητες παραγωγής για την κάλυψη απαιτητικών χρονοδιαγραμμάτων παραγωγής.
Ακρίβεια: Ράουλα σχεδιασμένα με προηγμένο λογισμικό CAD για τέλεια Προφίλ U διαστάσεις.
Αντοχή: Ανθεκτική κατασκευή και θερμικά επεξεργασμένα εξαρτήματα για μεγάλη διάρκεια ζωής. Μάθετε για τα οφέλη της χρήσης [Γαλβανισμένος χάλυβας για κανάλια U]
Η επιλογή μας σημαίνει συνεργασία με μια ομάδα αφοσιωμένη στην επιτυχία σας, η οποία παρέχει υποστήριξη παγκόσμιας κλάσης και μηχανήματα σχεδιασμένα για το μέλλον της επεξεργασίας μετάλλων. Η αφοσίωσή μας στην ποιότητα επεκτείνεται σε κάθε μηχάνημα που κατασκευάζουμε, συμπεριλαμβανομένων των [Μηχανή σχηματισμού ρολού βαρέως τύπου C] , το οποίο μοιράζεται πολλές από τις ίδιες ισχυρές αρχές σχεδιασμού.
Συχνές ερωτήσεις (FAQs)
Το μηχάνημά μας είναι εξαιρετικά ευέλικτο και μπορεί να επεξεργαστεί διάφορα υλικά, όπως γαλβανισμένο χάλυβα, χάλυβα ψυχρής έλασης, ανοξείδωτο χάλυβα και αλουμίνιο, υπό την προϋπόθεση ότι βρίσκονται εντός του καθορισμένου εύρους πάχους (συνήθως 0,5 mm έως 3,0 mm).
Η κύρια διαφορά έγκειται στο σχεδιασμό του χείλους/φλάντζας. A Κανάλι U (ή προφίλ U) συνήθως έχει ευθείες, παράλληλες πλευρές, ενώ ένα Κανάλι C έχει χείλη στραμμένα προς τα μέσα στις φλάντζες, προσδίδοντάς του πρόσθετη ακαμψία και καταλληλότητα για δομικές εφαρμογές όπως κολώνες και υποστηρίγματα.
Η τυπική ταχύτητα λειτουργίας κυμαίνεται συχνά από 15 έως 30 μέτρα ανά λεπτό (m/min), ανάλογα με το πάχος του υλικού, την πολυπλοκότητα του προφίλ και το εάν απαιτείται προ-τρύπημα. Διατίθενται επιλογές υψηλής ταχύτητας κατόπιν αιτήματος.
Ο ισοπεδωτής είναι ζωτικής σημασίας. Χωρίς μια σωστά ισοπεδωμένη λωρίδα, η τελική Κανάλι U Το προϊόν θα υποφέρει από εσωτερικές καταπονήσεις, στρέβλωση και διαστατικές ασυνέπειες, καθιστώντας τα εξαρτήματα άχρηστα ή δύσκολα στη συναρμολόγηση.
Ναι. Το PLC και το HMI έχουν σχεδιαστεί για να αποθηκεύουν πολλαπλές συνταγές (παραμέτρους παραγωγής) για διαφορετικά μεγέθη και τύπους. Κανάλι U προφίλ, επιτρέποντας γρήγορες και ακριβείς αλλαγές με ελάχιστες χειροκίνητες ρυθμίσεις.
Απολύτως. Το μήκος κοπής ελέγχεται με ακρίβεια μέσω του συστήματος HMI/PLC. Οι χειριστές μπορούν να προγραμματίσουν μεμονωμένα μήκη ή παρτίδες παραγωγής με διαφορετικά μήκη σε σειρά χωρίς να σταματήσουν το μηχάνημα.
Με την κατάλληλη συντήρηση και τη χρήση υψηλής ποιότητας, θερμικά επεξεργασμένου χάλυβα, οι κύλινδροι έχουν εξαιρετικά μεγάλη διάρκεια ζωής, που συχνά διαρκεί αρκετά χρόνια ή και δεκαετίες, ανάλογα με τον όγκο και τις λειαντικές ιδιότητες του υλικού.
Ως εξειδικευμένος εξαγωγέας, προσφέρουμε πλήρη υποστήριξη εγκατάστασης, θέση σε λειτουργία και ολοκληρωμένη εκπαίδευση για τους χειριστές και τις ομάδες συντήρησης, εξ αποστάσεως ή επί τόπου, για να διασφαλίσουμε την Μηχανή σχηματισμού κυλίνδρων προφίλ U λειτουργεί γρήγορα και αποτελεσματικά.
