Was ist eine Rollformmaschine für Kabelrinnen?

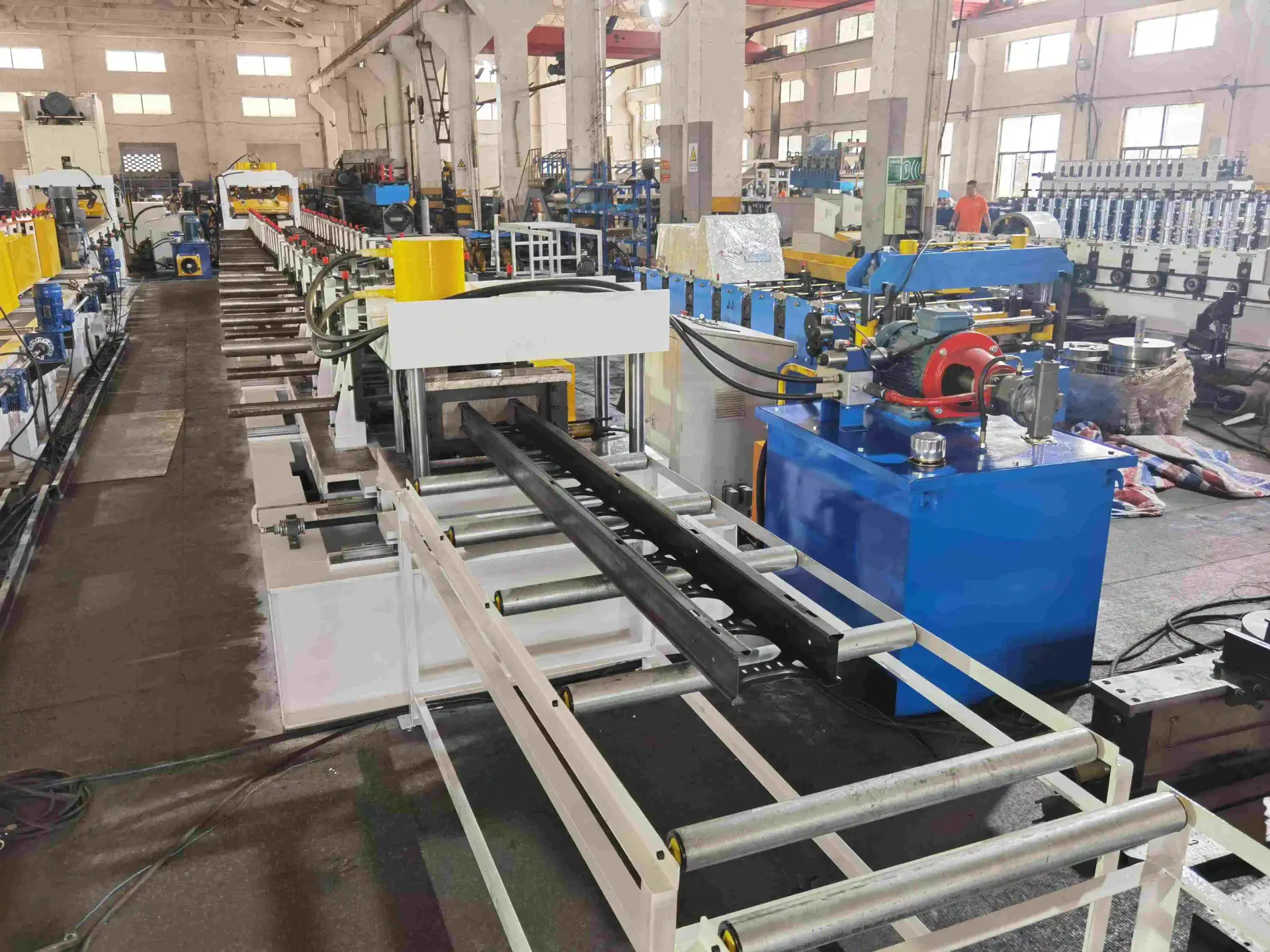

ARollformmaschine für KabelrinnenUnsere Anlage ist ein spezialisiertes, automatisiertes System, das Stahlcoils zu fertigen Kabelrinnen verarbeitet. Diese Rinnen sind unerlässlich für die Organisation, den Schutz und die Verlegung von Elektro-, Kommunikations- und HLK-Kabeln in Gewerbe- und Industriegebäuden. Unsere Maschine formt den Stahl mithilfe einer Abfolge von Walzen, Stempeln und Schneidwerkzeugen zu stabilen, maßgenauen Rinnen – und reduziert so Abfall, Arbeitskosten und Produktionszeit im Vergleich zur manuellen Fertigung.
Was produziert diese Maschine? Anwendungsbereiche der Fertigprodukte
Das primäre Ergebnis unsererRollformmaschine für KabelrinnenEs handelt sich um hochfeste, korrosionsbeständige Kabelrinnen. Diese Rinnen sind unerlässlich für:
Gewerbegebäude
Büros, Einkaufszentren und Krankenhäuser nutzen unsere Kabelrinnen zur ordentlichen Verlegung von Strom- und Datenkabeln. Dank individuell anpassbarer Breiten (100–800 mm) und Höhen (50–300 mm) passen sie auch in beengte Räume und tragen hohe Kabellasten, ohne die Optik zu beeinträchtigen.
Industrieanlagen
Fabriken, Lagerhallen und Kraftwerke setzen unsere Kabelrinnen für die Schwerlast-Kabelführung ein. Sie widerstehen rauen Umgebungsbedingungen (Feuchtigkeit, Chemikalien, extreme Temperaturen) und halten große Kabelbündel – für einen unterbrechungsfreien Betrieb.
Infrastrukturprojekte
Flughäfen, Brücken und Bahnhöfe nutzen unsere Kabelrinnen zur Befestigung von Oberleitungen. Die hohe Produktionsgeschwindigkeit unserer Maschine (bis zu 25 m/min) trägt dazu bei, enge Projektfristen einzuhalten und gleichzeitig eine gleichbleibende Qualität zu gewährleisten.
Alle Trays entsprechen internationalen Standards (IEC 61537, ASTM A123) und garantieren somit Sicherheit und Zuverlässigkeit für Ihre Kunden.
Erfahren Sie mehr über IEC-Kabelmanagementnormen
Wichtige Maschinenkomponenten: Auf Zuverlässigkeit ausgelegt
UnserRollformmaschine für Kabelrinnenverfügt über hochwertige Komponenten, um eine langfristige Leistungsfähigkeit zu gewährleisten:
Abwickler: Hält bis zu 5 Tonnen Stahlcoils (0,8-2,5 mm dick) – geeignet für verzinkten oder Edelstahl.
Servo-ZuführsystemHochpräzises, automatisiertes System zur Gewährleistung eines gleichmäßigen, fehlerfreien Materialflusses zur hydraulischen Stanzvorrichtung oder zum Stanzen von Löchern für Kabelrinnen
- StanzeinheitHydraulische Stanzmaschine/Stanzpresse für Löcher – einstellbar für verschiedene Steckverbindermuster.
Walzprofilierstation24–30 CNC-gefräste Walzensätze erzeugen das Profil der vorgeformten Leiter. Individuell anpassbar für einzigartige Designs.
Schneidsystem: Laser-/Hydraulikschneider für eine Längentoleranz von ±0,5 mm – minimiert den Ausschuss.
SPS-Steuerung: Touchscreen-Oberfläche für einfache Bedienung – Link zu unserer Anleitung: Warum die SPS-Steuerung die Effizienz des Walzprofilierens steigert
Kurzspezifikationsparameter
Wählen Sie aus Standard- oder optionalen Konfigurationen diejenige, die Ihren Produktionsanforderungen entspricht:
Parameter | Standard | Optional |
|---|---|---|
Produktionsgeschwindigkeit | 8-10 m/min | Bis zu 25 m/min |
Spulendicke | 0,8–2,0 mm (verzinkt) | 2,5 mm (Edelstahl) |
Spulenbreite | Max. 800 mm | Max. 1200 mm |
Tablettbreite | 100-600 mm | 100-1000 mm |
Tabletthöhe | 50-100 mm | 50-200 mm |
Sprossenabstand | 100-300 mm (einstellbar) | Benutzerdefinierte Abstände |
Steuerungssystem | SPS + Touchscreen | Siemens SIMATIC S7-1200 |
Leistungsbedarf | 380 V, 50 Hz, 3-phasig | 480 V, 60 Hz, 3-phasig |
Fazit: Investieren Sie in ein effizientes Kabelmanagement.
Beli RollForming'sRollformmaschine für Kabelrinnenist eine kluge Wahl für Unternehmen, die den Markt für Kabelmanagement dominieren wollen. Dank seiner robusten Komponenten, anpassbaren Einstellungen und hohen Produktionskapazität hilft es Herstellern, Kosten zu senken, die Qualität zu verbessern und enge Liefertermine einzuhalten.
Als vertrauenswürdiger Exporteur aus China bieten wir umfassende Unterstützung:
Maßgeschneiderte Designleistungen, die den Bedürfnissen Ihrer Kunden entsprechen.
Bedienerschulung vor Ort.
Lebenslange Verfügbarkeit von Ersatzteilen. Kontaktieren Sie uns noch heute. Für ein individuelles Angebot oder um mehr über unsere Rollformlösungen zu erfahren.
Tipps zur Auswahl der richtigen Maschine für Ihr Unternehmen finden Sie hier: Wie Sie eine Profiliermaschine auswählen, die mit Ihren Bedürfnissen mitwächst
